- 2

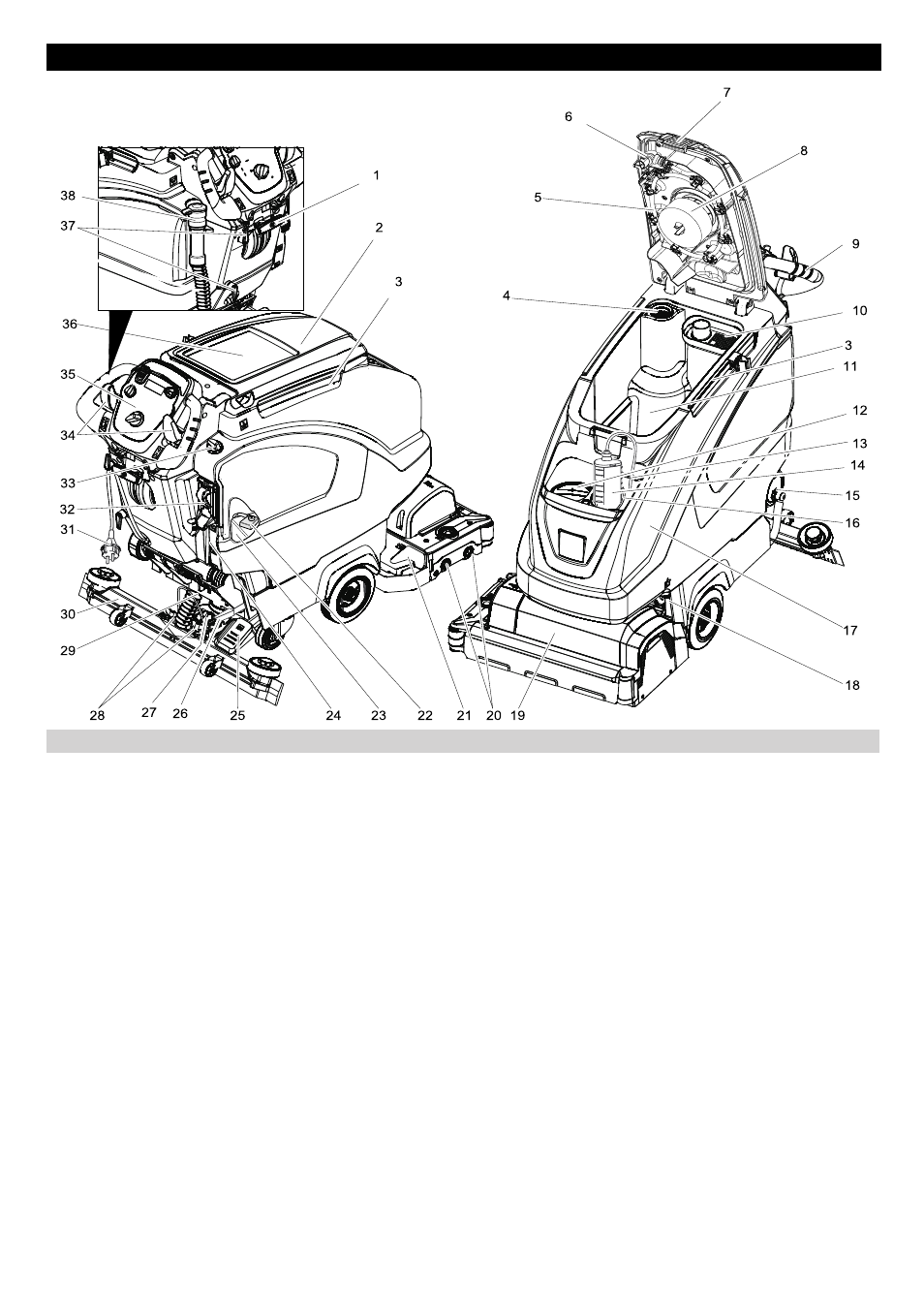

1 Μοχλός κατεβάσματος της ράβδου
αναρρόφησης
2 Κάλυμμα δοχείου βρώμικου νερού
3 Ράγα συγκράτησης για Homebase
4 Φίλτρο χνουδιών
5 Σύστημα έκπλυσης δεξαμενής βρώμι-
κου νερού (προαιρετικό)
6 Ευέλικτο καπάκι συστήματος έκπλυσης
(προαιρετικό)
7 Κλείδωμα δεξαμενής βρώμικου νερού
8 Φλοτέρ
9 Λαβή μεταφοράς
10 Φίλτρο ογκωδών ρύπων
11 Δοχείο βρώμικου νερού
12 Άνοιγμα πλήρωσης του δοχείου καθα-
ρού νερού
13 Ελαστικός σωλήνας αναρρόφησης
απορρυπαντικού (μόνο στην παραλλα-
γή DOSE)
14 Φιάλη απορρυπαντικού (μόνο στην πα-
ραλλαγή DOSE)
15 Πώμα της δεξαμενής φρέσκου νερού με
φίλτρο
16 Στήριγμα φιάλης απορρυπαντικού
17 Δοχείο καθαρού νερού
18 Σφράγισμα δοχείου
19 Κεφαλή καθαρισμού (συμβολική απει-
κόνιση) *
20 Κυλινδρικές βούρτσες (παραλλαγή
BR), Δισκοειδείς βούρτσες (παραλλαγή
BD)*
21 Δοχείο χοντρών ρύπων (μόνο στο BR)
22 Ασφάλεια πόλων μπαταρίας
23 Μπαταρία *
24 Ένδειξη πλήρωσης καθαρού νερού
25 Πεντάλ για το ανέβασμα/κατέβασμα της
κεφαλής καθαρισμού
26 Μοχλός ρύθμισης της πίεσης επαφής
των βουρτσών
27 Περιστρεφόμενη λαβή κλίσης της ρά-
βδου αναρρόφησης
28 Περικόχλια για την στερέωση της ρά-
βδου αναρρόφησης
29 Εύκαμπτος σωλήνας αναρρόφησης
30 Ράβδος αναρρόφησης *
31 Καλώδιο σύνδεσης για το φορτιστή
32 Αυτόματο σύστημα πλήρωσης δεξαμε-
νής φρέσκου νερού (προαιρετικό)
33 Πλήκτρο ρύθμισης ποσότητας νερού
34 Μοχλός κίνησης
35 Κονσόλα χειρισμού
36 Επιφάνεια απόθεσης για σετ καθαρι-
σμού "Homebase Box"
37 Άγκιστρο καλωδίου
38 Ελαστικός σωλήνας απορροής βρώμι-
κου νερού με δοσομετρητή
* δεν παραδίδεται μαζί με το μηχάνημα
– Τα χειριστήρια για τη διαδικασία καθα-
ρισμού είναι κίτρινα.
– Τα χειριστήρια για τη συντήρηση και το
σέρβις είναι ανοικτά γκρίζα.
Στοιχεία χειρισμού και λειτουργίας
Εικόνα ηλεκτρικής σκούπας τριψίματος
Αναγνωριστικό χρώματος
