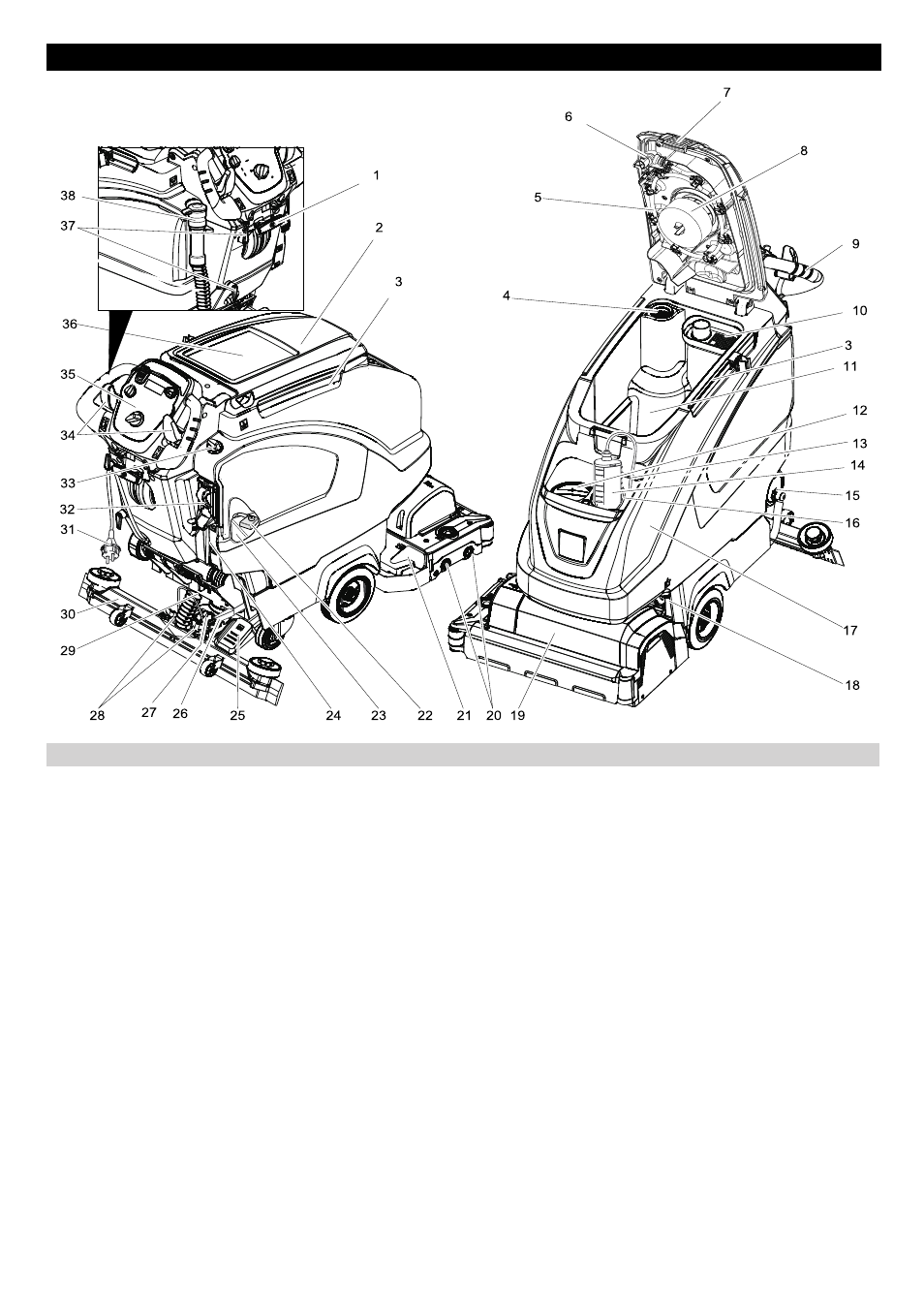

1 Poluga za spuštanje usisne konzole
2 Poklopac rezervoara za prljavu vodu
3 Potporna šina za Homebase
4 Mrežica za skupljanje vlakana
5 Sistem ispiranja rezervoara za prljavu
vodu (opcija)
6 Savitljivi zatvarač sistema za ispiranje
(opcija)
7 Bravica rezervoara za prljavu vodu
8 Plovak
9 Potisna ručica
10 Mrežica za grubu prljavštinu
11 Rezervoar za prljavu vodu
12 Otvor za punjenje rezervoara za svežu
vodu
13 Crevo za usisavanje deterdženta
(samo kod verzije Dose)
14 Boca sa deterdžentom (samo kod
verzije Dose)
15 Zatvarač rezervoara sveže vode sa
filterom
16 Držač boce sa deterdžentom
17 Rezervoar za svežu vodu
18 Bravica rezervoara
19 Blok čistača (simbolički prikaz) *
20 Valjkasta četka (verzija BR), pločaste
četke (verzija BD) *
21 Rezervoar za grubu prljavštinu (samo
BR)
22 Osigurač akumulatora
23 Akumulator*
24 Indikator napunjenosti rezervoara
sveže vode
25 Pedala za podizanje/spuštanje bloka
čistača
26 Poluga za podešavanje pritiska
naleganja četki
27 Obrtna ručka za naginjanje usisne
konzole
28 Leptir navrtke za pričvršćenje usisne
konzole
29 Usisno crevo
30 Usisna konzola *
31 Priključni kabl punjača
32 Automatika za punjenje rezervoara
sveže vode (opcija)
33 Dugme za regulisanje količine vode
34 Vozna poluga
35 Komandni pult
36 Mesto za odlaganje kompleta za
čišćenje "Homebase Box"
37 Kuka za kačenje kabla
38 Crevo za ispuštanje prljave vode sa
dozatorom
* nije u obimu isporuke
–
Komandni elementi za proces čišćenja
su žuti.
–
Komandni elementi za održavanje i
servis su svetlo sivi.
