Elementen voor de bediening en de functies – Karcher B 60 W User Manual
Page 48
-
2
1 Hendel omlaag zetten zuigbalk
2 Deksel reservoir vuil water
3 Steunrail voor Homebase
4 Pluizenzeef
5 Vuilwatertank spoelsysteem (optie)
6 Flexibele afsluiting spoelsysteem
(optie)
7 Vergrendeling vuilwatertank
8 Vlotter
9 Duwbeugel
10 Grofvuilfilter
11 Vuilwaterreservoir
12 Vulopening verswaterreservoir
13 Zuigslang reinigingsmiddel (alleen bij
variant DOSE)
14 Reinigingsmiddelfles (alleen bij variant
DOSE)
15 Afsluiting verswatertank met filter
16 Houder reinigingsmiddelfles
17 Schoonwaterreservoir
18 Vergrendeling van het reservoir
19 Reinigingskop (Afbeelding symbolisch) *
20 Borstelwalsen (BR-variant), schijfbor-
stels (BD-variant) *
21 Lade voor grof vuil (alleen BR)
22 Accupoolzekering
23 Accu *
24 Peilindicatie schoon water
25 Pedaal voor het omhoog / omlaag zet-
ten van de reinigingskop
26 Hefboom voor de instelling van de bor-
stelaandrukkracht
27 Draaiende handgreep voor het schuin
zetten van de zuigbalk
28 Vleugelmoeren voor het bevestigen
van de zuigbalk
29 Zuigslang
30 Zuigbalk *
31 Aansluitkabel voor oplaadapparaat
32 Vulautomatiek verswatertank (optie)
33 Regelknop waterhoeveelheid
34 Rijhendel
35 Bedieningspaneel
36 Bergruimte voor reinigingsset "Home-
base Box"
37 Kabelhaak
38 Aftapslang vuil water met doseerinrich-
ting
* niet in leveringspakket
–
Bedieningselementen voor het reini-
gingsproces zijn geel.
–
Bedieningselementen voor het onder-
houd en de service zijn lichtgrijs.

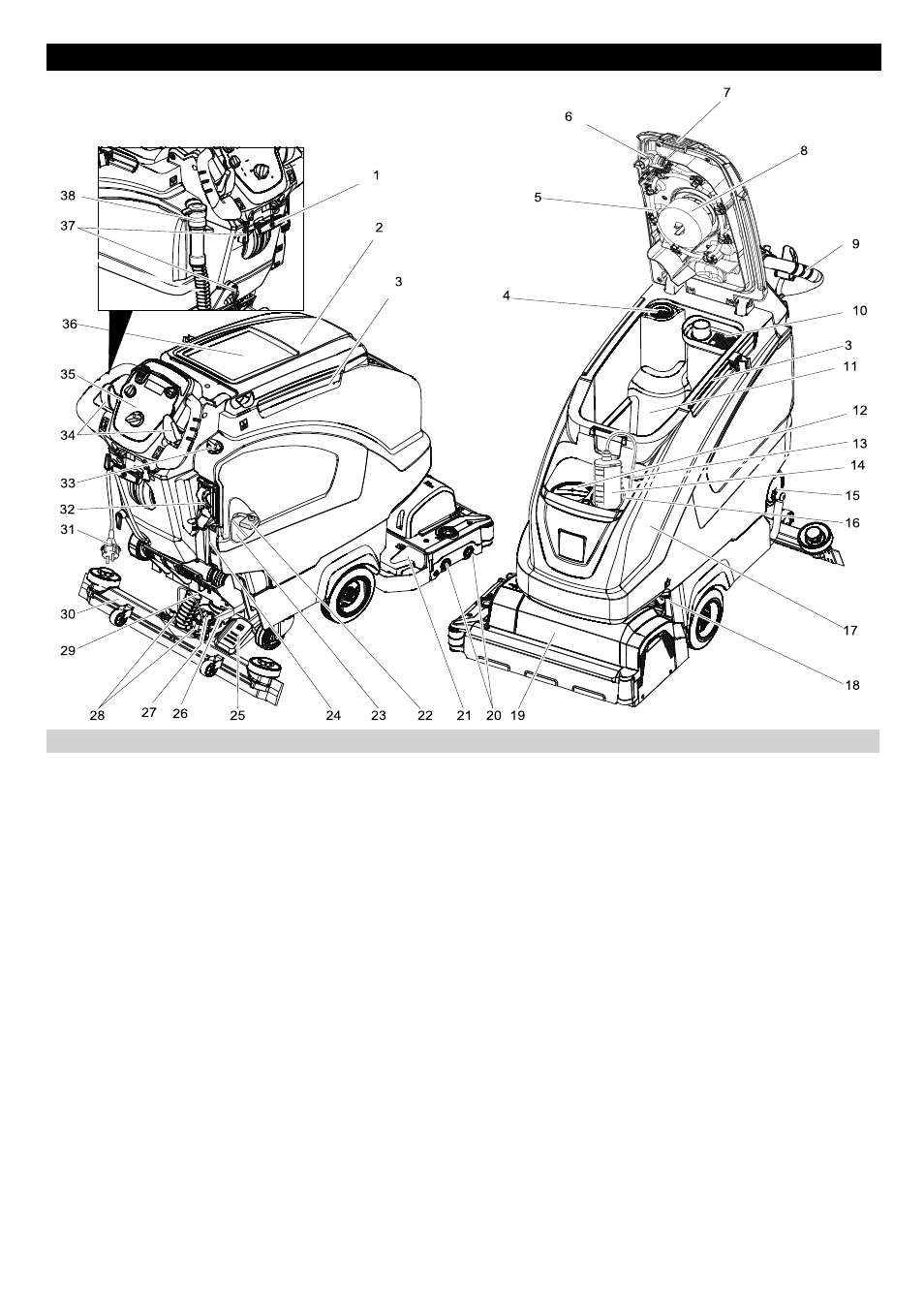

Elementen voor de bediening en de functies
Afbeelding schuurzuigmachine
Kleurmarkering
48
NL
