1 Kar a szívófej leeresztéséhez
2 Szennyvíztartály fedele
3 Tartósín a Homebase számára
4 Szálszűrő
5 Szennyvíztartály öblítőrendszer (opcio-
nális)
6 Hajlékony záródugó öblítőrendszer (op-
cionális)
7 Szennyvíztartály retesze
8 Úszó
9 Tolókengyel
10 Durva szennyeződés szűrő
11 Szennyvíz tartály
12 Tisztavíz tartály betöltő nyílása
13 Tisztítószer szívótömlő (csak DOSE
változat esetén)
14 Tisztítószer flakon (csak DOSE változat
esetén)
15 Frissvíz tartály szűrővel retesze
16 Tisztítószer flakon tartó
17 Friss víz tartály
18 Tartály zárja
19 Tisztítófej (szimbolikus ábra) *
20 Kefehengerek (BR változat), kefeko-
rongok (BD változat) *
21 Durva szennytartály (csak BR)
22 Akkumulátor pólusbiztosíték
23 Akkumulátor *
24 A friss víz mennyiségének kijelzője
25 Pedál a tisztítófej felemeléséhez/le-
eresztéséhez
26 Kar a kefe nyomáserősségének állítá-
sához
27 Forgó markolat a szívópofa elfordításá-
hoz
28 Szárnyas anyák a szívópofa rögzítésé-
hez
29 Szívócső
30 Szívófej *
31 Csatlakozókábel a töltőkészülékhez
32 Friss víz tartály feltöltő automatikája
(opcionális)
33 Vízmennyiség szabályozó gomb
34 Hajtókar
35 Kezelőpult
36 Tartótálca a „Homebase Box“ tisztító
készlethez
37 Kábel tartó
38 Szennyvízleeresztő tömlő adagolóbe-
rendezéssel
* nem része a szállítási tételnek
– A tisztítási folyamat kezelő elemei sár-
gák.
– A karbantartás és szerviz kezelő elemei
világos szürkék.
Kezelési- és funkciós elemek

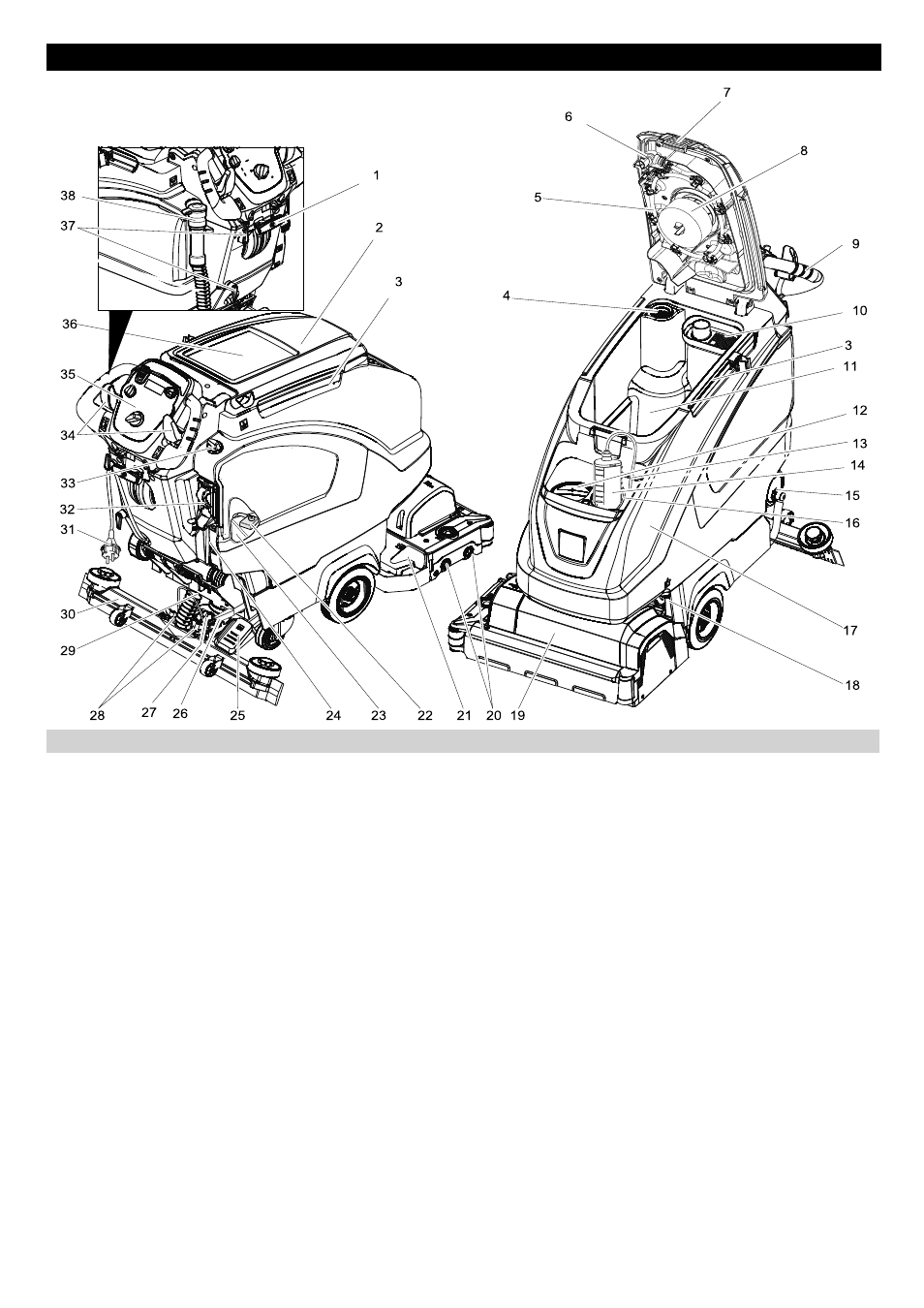

Súroló-szívó gép ábra
Szín megjelölés
