2

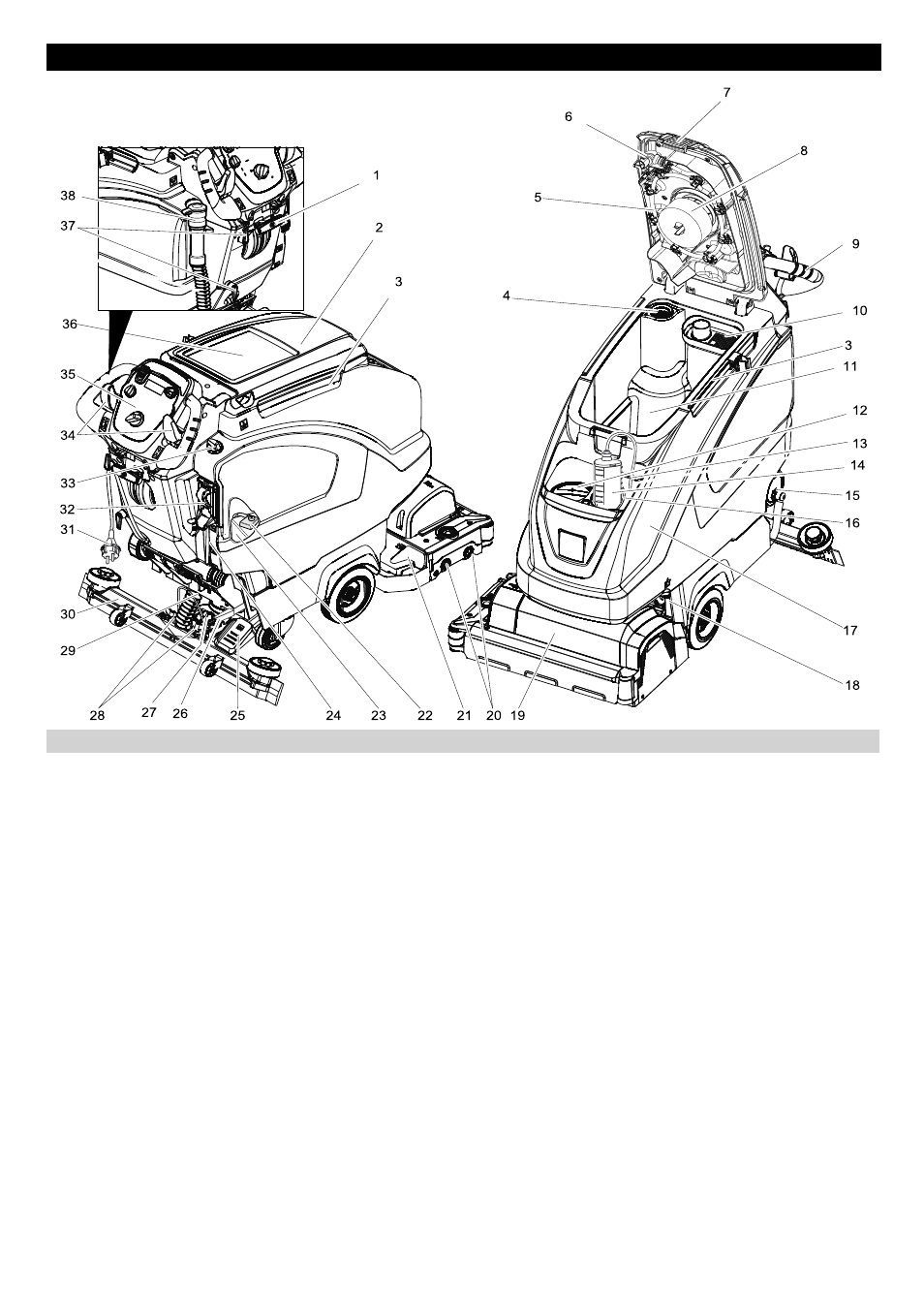

1 Hoob imiotsaku langetamiseks
2 Musta vee paagi kaas
3 Siin Homebase'i kinnitamiseks
4 Ebemesõel
5 Musta vee paagi pesemise süsteem (li-
savarustus)
6 Painduva luku pesemise süsteem (lisa-
varustus)
7 Musta vee paagi lukk
8 Ujuk
9 Tõukesang
10 Jämeda mustuse sõel
11 Musta vee paak
12 Puhta vee paagi täiteava
13 Puhastusvahendi sissevõtuvoolik (ai-
nult versioon DOSE)
14 Puhastusvahendi voolik (ainult ver-
sioon DOSE)
15 Puhta vee paagi lukk filtriga
16 Puhastusvahendi pudeli hoidik
17 Puhta vee paak
18 Paagi lukustus
19 Puhastuspea (joonis sümboolne) *
20 Harjavaltsid (BR-variant), ketasharjad
(BD-variant) *
21 Prahimahuti (ainult BR)
22 Aku klkemmikaitse
23 Aku *
24 Puhta vee täituvusnäit
25 Pedaal puhastuspea tõstmiseks/lange-
tamiseks
26 Harjasurve reguleerimse hoob
27 Pöördkäepide imiotsaku kallutamiseks
28 Tiibmutrid imivarva kinnitamiseks
29 Imivoolik
30 Imivarb *
31 Laadimisseadme ühenduskaabel
32 Puhta vee paagi täiteautomaatika (lisa-
varustus)
33 Veekoguse reguleerimispea
34 Gaasikang
35 Juhtimispult
36 Puhastuskomplekti „Homebase Box“
paigutamise koht
37 Kaablikonks
38 Doseerimisseadisega musta vee välja-
laskevoolik
* ei kuulu tarnekomplekti
–
Puhastusprotsessi juhtelemendid on
kollased.
–
Hoolduse ja teeninduse juhtelemendid
on helehallid.
Teenindus- ja funktsioonielemendid
Küürimisimuri pilt
Värvitde tähendus
