- 7

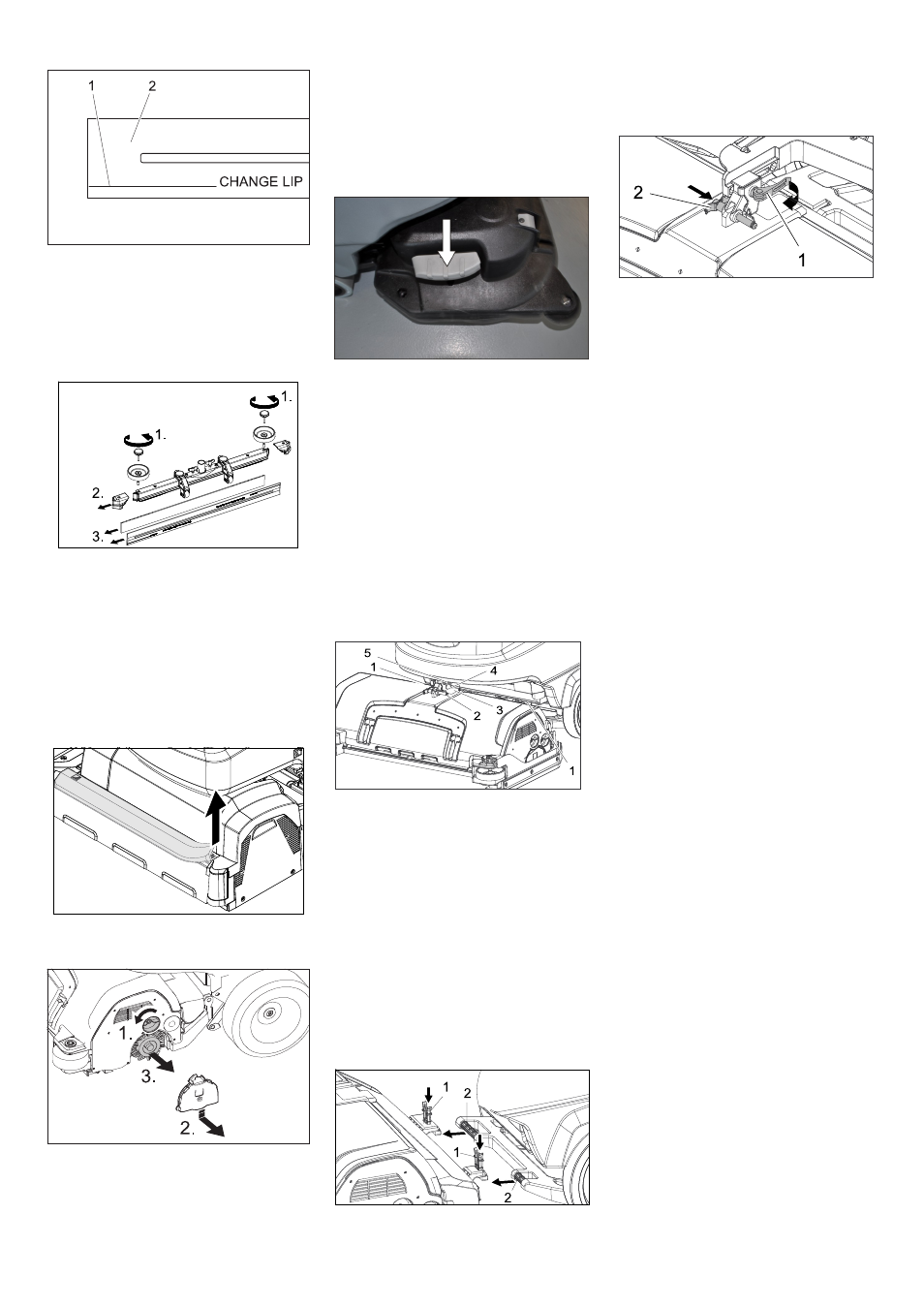

1 Kulumismerkki
2 Imuhuuli
Imuhuulet pitää vaihtaa, kun ne ovat kulu-
neet kulumismerkkiin asti.

Poista imupalkki.
 Kierrä tähtikahvat irti.
 Vedä muoviosat irti.
 Vedä imuhuulet irti.
 Työnnä sisään uudet tai käännetyt imu-
huulet.
 Työnnä muoviosat takaisin paikalleen.
 Kierrä tähtikahvat paikalleen ja kiristä ne.
 Vedä kumilista irti ja puhdista kouru lii-
nalla. Paina puhdistuksen jälkeen kumi-
lista tasaisesti takaisin paikalleen.
 Nosta puhdistuspää.
 Irrota laakerinkannen lukitus.
 Paina laakerinkansi alas ja vedä irti.
 Vedä harjatela ulos.
Huomautus: Vaihda harjatelat, kun
harjasten pituus on saavuttanut 10 mm.
 Aseta uusi harjatela paikalleen
 Kiinnitä laakerikansi päinvastaisessa
järjestyksessä.
 Toista vaihe vastakkaisella sivulla.
 Nosta puhdistuspää.
 Paina harjanvaihto-poljin alas vastus-
tuskohdan ohitse.
 Vedä levyharja puhdistuspään sivulta
ulos.
 Pidä uutta levyharjaaharjaa puhdistus-
pään alla, paina ylös ja lukitse paikal-
leen.
 Työnnä laitetta n. 2 m eteenpäin, jotta
ohjauspyörät osoittavat suoraan taak-
sepäin.
 Paina puhdistuspään laskupoljinta hie-
man alas ja siirrä sitten poljinta vasem-
malle. Tällöin poljin vapautuu
lukituksesta. Päästä poljin hitaasti ylös.
Puhdistuspään nostovarsi laskeutuu
alas.
1 Jousielementti
2 Lukitusnasta
3 Liitäntäkotelon peite
4 Varmistussokan salpa
5 Epäkeskovipu
 Poista liitäntäkotelon peite.
 Aseta puhdistuspää keskelle laitteen
eteen.
 Yhdistä puhdistuspään virransyöttö-
kaapeli laitteeseen.
 Aseta liitäntäkotelon peite paikalleen.
 Yhdistä puhdistuspään letkuliitin letkul-
la laitteeseen.
1 Jousielementti
2 Työntökahva
 Työnnä työntöaisa puhdistuspäässä
oleviin kiinnittimiin.
 Työnnä jousielementit alas ja lukitse
paikalleen.
1 Epäkeskovipu
2 Lukitusnasta
 Avaa nostovarressa olevan siirrettävän
pidikkeen epäkeskovipu.
 Paina puhdistuspää aivan työntöaisaa
vasten.
Huomautus: mitä pienempi on puhdis-
tuspään ja kiinnityksen välinen etäi-
syys, sitä pienempi on puhdistettaessa
ilmenevä tärinä.
 Siirrä pidikettä ja lukitse pidike varmis-
tussokalla paikalleen.
 Kiristä epäkeskovipu uudelleen.
 Käännä vesisäiliö kokonaan alas, tar-
kasta lukitus.
Irrotus tehdään vastakkaisessa järjestyk-
sessä asennukseen nähden.
Varo
Puhdistuspäätä irrotettaessa koneen
seisontavakaus voi voi muutta epästabiilik-
si, varmista varma seisonta.
Aseta tarvittaessa tuki takapään alle ja var-
mista siten kaatumisen varalta.
Imuhuulien vaihto tai kääntäminen
Vedenjakokourun puhdistus
Harjatelojen vaihto
Kiekkoharjan vaihto
Puhdistuspään asennus
Puhdistuspään poisto
