- 8
 Deslocar o aparelho aprox. 2 m para a
frente, para que os rolos guia apontem
para trás.
 Pressionar o pedal um pouco para bai-
xo para descer a cabeça de limpeza e
depois deslocar para a esquerda. Des-
ta forma o pedal é desbloqueado. Subir
lentamente o pedal.
O braço de elevação da cabeça de lim-
peza desce.

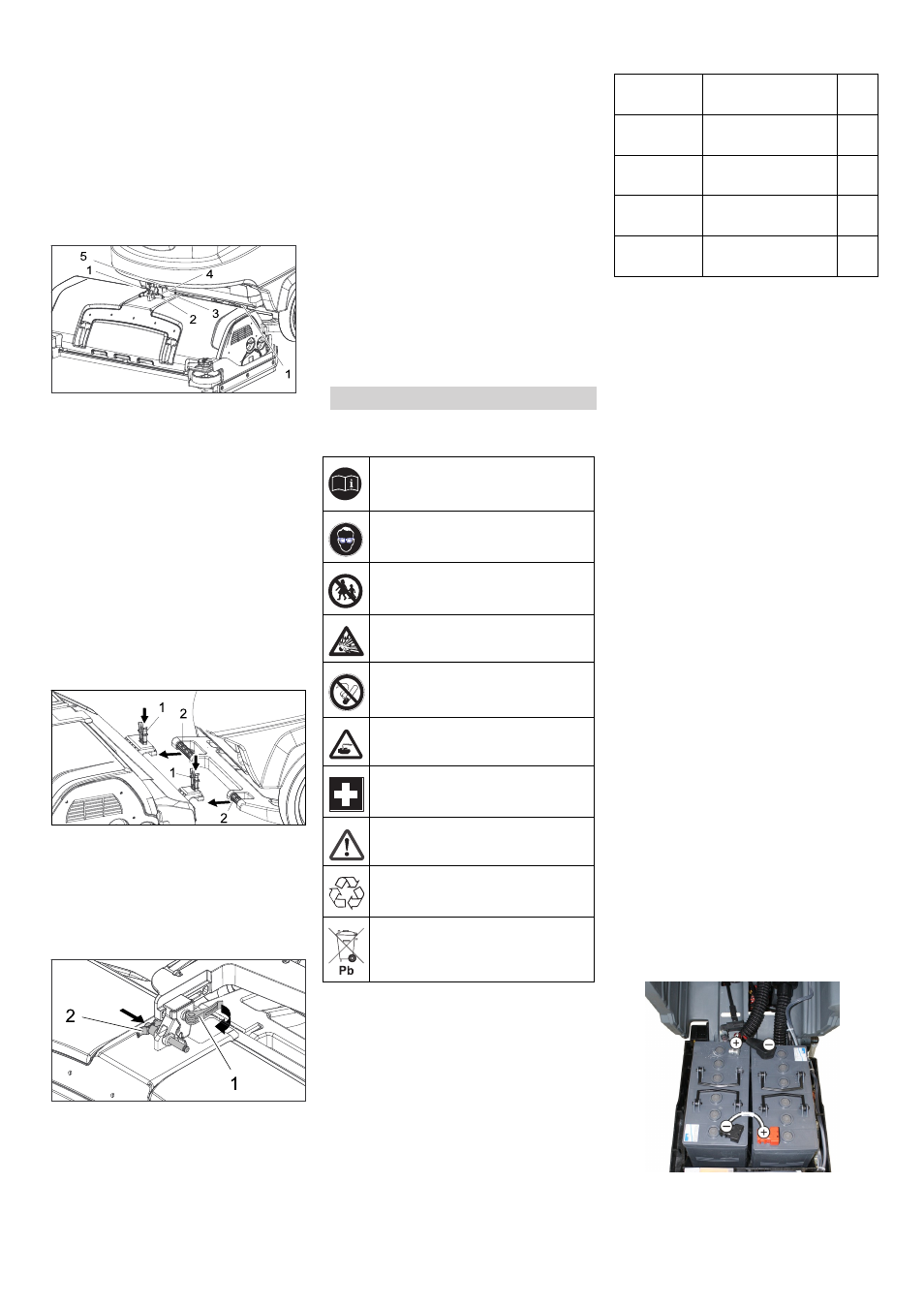

1 Elemento de mola
2 Pino de segurança
3 Cobertura da caixa de bornes
4 Encaixe do pino de retenção
5 Alavanca excêntrica
 Retirar a cobertura da caixa de bornes.
 Posicionar a cabeça de limpeza cen-
tralmente à frente do aparelho.
 Ligar o cabo de alimentação da corren-
te eléctrica da cabeça de limpeza ao
aparelho.
 Montar a cobertura da caixa de bornes.
 Ligar o acoplamento da mangueira, na
cabeça de limpeza, com a mangueira
no aparelho.
1 Elemento de mola
2 Alavanca de avanço
 Inserir a alavanca de avanço no encai-
xe da cabeça de limpeza.
 Deslocar os elementos de mola para
baixo e encaixar.
1 Alavanca excêntrica
2 Pino de segurança
 Abrir a alavanca excêntrica do suporte
deslocável no braço de elevação.
 Pressionar a cabeça de limpeza com-
pletamente contra a alavanca de avan-
ço.
Aviso: Quanto menor for a folga da ca-
beça de limpeza, após a fixação, menor
será a vibração durante a limpeza.
 Deslocar o encaixe e posicionar e fixar
o pino de retenção.
 Voltar a fechar a alavanca excêntrica.
 Girar o depósito de água completamen-
te para baixo e verificar o bloqueio.
Os restantes trabalhos de desmontagem
são efectuados em ordem inversa à monta-
gem.
Atenção
Durante a desmontagem da cabeça de lim-
peza a máquina pode perder a sua estabi-
lidade. Ter atenção à estabilidade da
máquina.
Eventualmente calçar para evitar um tom-
bamento.
Observar impreterivelmente os seguintes avi-
sos de advertência ao manusear baterias:
ƽ
Perigo
Perigo de explosão. Não colocar ferramen-
tas ou objectos semelhantes sobre a bate-
ria, ou seja, sobre os pólos finais e os
conectores de células.
Perigo de lesão. Em caso de ferimentos,
evitar o contacto com chumbo. Depois de
executar trabalhos na bateria, lavar sem-
pre as mãos.
* O aparelho necessita de 2 baterias
** O aparelho necessita de 4 baterias
1) Conjunto completo (24 V/105 Ah) incl.
cabo de conexão, n.º de encomenda
4.035-373.0
2) Conjunto completo (24 V/170 Ah) incl.
cabo de conexão, n.º de encomenda
4.035-388.0
3) Conjunto completo (24 V/180 Ah) incl.
cabo de conexão, n.º de encomenda
4.035-387.0
4) Conjunto completo (24 V/180 Ah) incl.
cabo de conexão, n.º de encomenda
4.035-440.0
 Deslocar o aparelho aprox. 2 m para a
frente, para que os rolos guia apontem
para trás.
 Descer a cabeça de limpeza.
 Esvaziar os depósitos de água limpa e
suja.
 Libertar o travamento do depósito e
deslocar este para cima.
 Posicionar as baterias e a cabeça de
limpeza alinhadas na tina e posicionar
os toros de madeira no chão para fins
de fixação.
Atenção
Durante a desmontagem e montagem das
baterias a máquina pode perder a sua es-
tabilidade. Ter atenção à estabilidade da
máquina.

Conectar o cabo de ligação fornecido
junto aos pólos da bateria ainda livres
(+) e (–).
 Ligar os pólos com o cabo de ligação
incluído no volume de fornecimento.
ṇ
Advertência
Observe a polaridade correcta!
Esboço de montagem para 2 baterias
Montar a cabeça de limpeza
Desmontar a cabeça de limpeza
Baterias
Observar os avisos na bateria, no
manual de instruções e nas instru-
ções de funcionamento do veículo
Usar óculos de protecção
Manter o ácido e das baterias fora
do alcance das crianças
Perigo de explosão
É proibido fogo, faíscas, luz aberta
e fumar
Perigo de corrosão da pele
Primeiro socorro
Nota de alerta
Eliminação dos resíduos
Não eliminar a bateria no lixo do-
méstico
Baterias recomendadas B 60
Nº de enco-
menda Descrição
6.654-141.0 1) 105 Ah - isento de
manutenção 12 V*
6.654-242.0 2) 170 Ah - isento de
manutenção 6 V**
6.654-124.0 3) 180 Ah - isento de
manutenção 6 V**
6.654-086.0 4) 180 Ah - de pouca
manutenção 6 V**
Montar e conectar a bateria
