- 2
1 Spak sugskenenedsänkning
2 Skydd smutsvattentank
3 Fästskena för Homebase
4 Luddsil
5 Smutsvattentank spolsystem (tillval)
6 Flexibelt förslutning spolsystem (tillval)
7 Låsanordning smutsvattentank
8 Flottör
9 Skjuthandtag
10 Grovsmutssil
11 Smutsvattentank
12 Påfyllningsöppning färskvattentank
13 Sugslang rengöringsmedel (endast ut-
förande DOSA)
14 Rengöringsmedelsflaska (endast utfö-
rande DOSA)
15 Förslutning färskvattentank med filter
16 Hållare rengöringsmedelsflaska
17 Färskvattentank
18 Låsning av tank
19 Rengöringshuvud (symbolisk avbild-
ning) *
20 Borstvalsar (BR-variant), skivborstar
(BD-variant) *
21 Behållare för grovsmuts (endast BR)
22 Batteripolsäkring
23 Batteri *
24 Display för visning av påfyllningsnivå av
färskvatten
25 Pedal för höjning/sänkning av rengö-
ringshuvudet
26 Spak för inställning av borstanlägg-
ningstryck
27 Vridhandtag för lutning av sugskenan
28 Vingmutter för fastsättning av sug-
skenan
29 Sugslang
30 Sugskenor *
31 Anslutningskabel till laddare.
32 Fyllautomatik färskvattentank (tillval)
33 Justeringsknapp vattenmängd
34 Körriktningsspak
35 Manöverpult
36 Förvaringsyta för rengöringsset "Home-
base Box"
37 Kabelkrok
38 Avloppsslang för smutsvatten med do-
seranordning
* ingår ej i leveransen
– Manöverelement för rengöringsproces-
sen är gula.
– Manöverelement för underhåll och ser-
vice är ljusgrå.
Manövrerings- och funktionselement

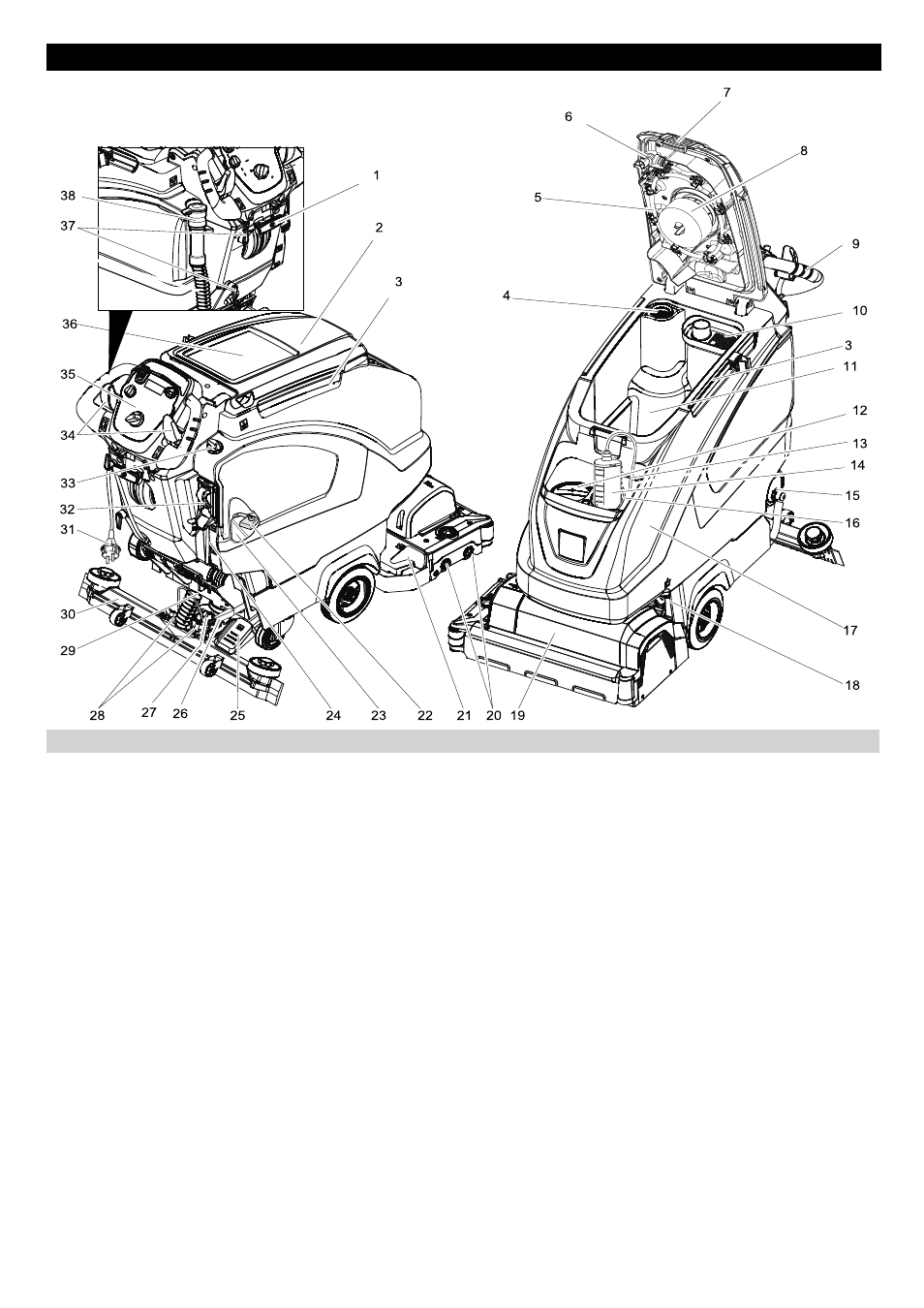

Bild skursugmaskin
Färgmärkning
