3.2 Standardudstyr
• Termisk billeddannelsesenhed (ekstraudstyr)
• Sæt på (3) magneter med gevind til fastgørelse af den termiske billeddannelsesenhed på
ROSCOPE 1000/i2000.
• Vejledning
• BMC (blæsestøbt bæreetui)
3.3 Montering af den termiske billeddannelsesenhed på ROSCOPE 1000/i2000
Der bør udelukkende være monteret én enhed (ekstraudstyr) på ROSCOPE 1000/i2000
ad gangen. Sørg altid for, at enheden er slået fra, når tilbehør monteres eller fjernes
(inklusive den termiske billeddannelsesenhed).
Tag sættet på (3) magneter ud af BMC, og fastgør dem sikkert i de øverste (3) gevindindsatser på
bagsiden af ROSCOPE 1000/i2000. Grib godt fat i den termiske billeddannelsesenhed, og juster
hullerne på enhedens bagside med magneterne på bagsiden af ROSCOPE 1000/i2000. Når de er
justeret, skal du trykke let nedad på den termiske billeddannelsesenhed for at fastgøre enheden.
Du fastgør konnektoren til den håndholdte enhed ved at sikre, at nøglen og hullet i den midterste
(sort) konnektor (Figur 1) er justeret korrekt. Når de først er rettede ind, skal du spænde roulet-
temøtrikken manuelt for at holde tilslutningen på plads.

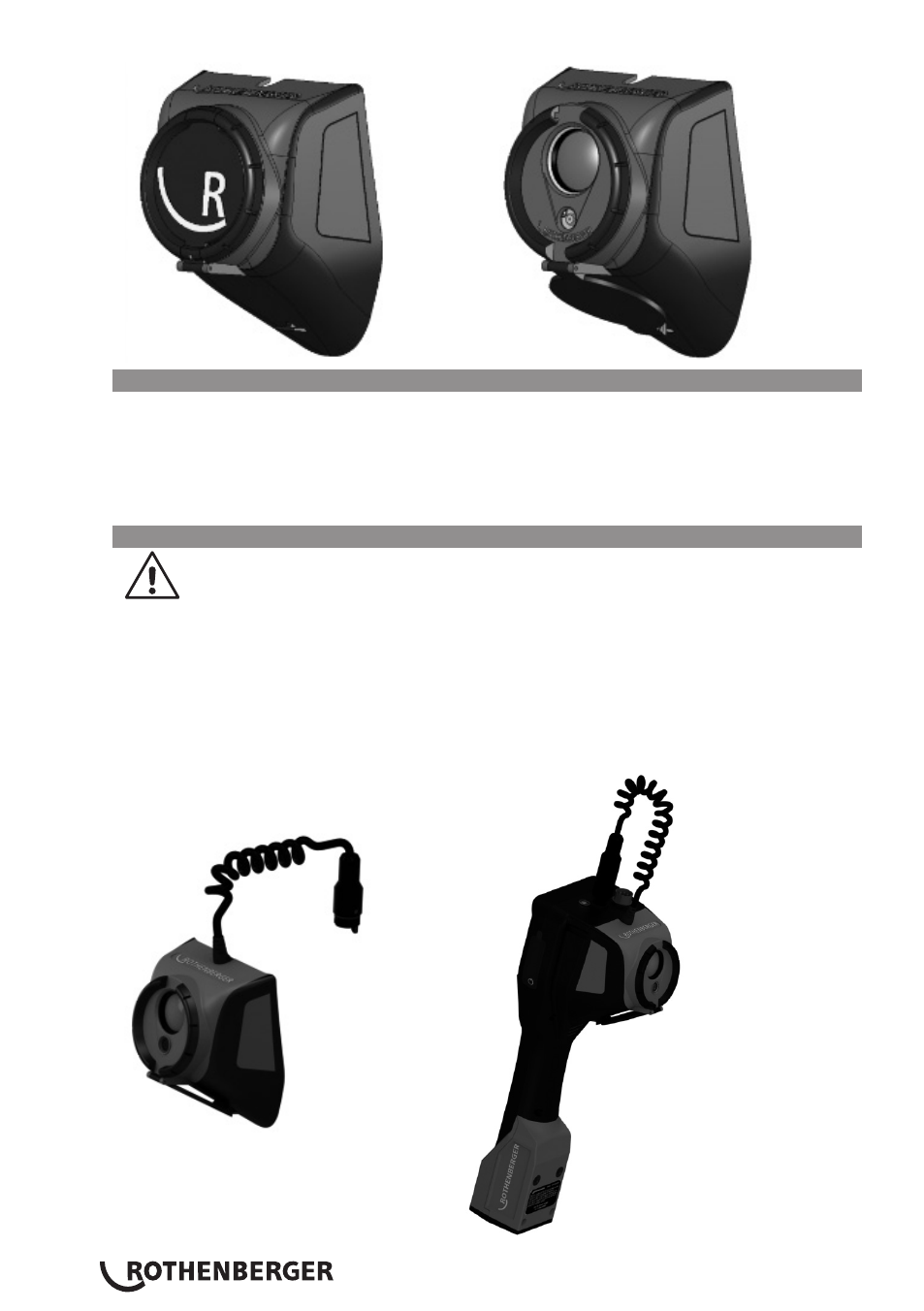

Figur 1
