PORTUGUES 83
peratura, localização de condutas de água quente/fria por trás de materiais escondidos (paredes
/ soalhos). A câmara termográfica é montada na parte traseira do ROSCOPE 1000 / i2000 através
dos acessórios magnéticos removíveis (incluídos) e é ligada ao mesmo conector de imagem que
outros acessórios do ROSCOPE.
3.2 Equipamento padrão
• Câmara termográfica (acessório)
• Conjunto de (3) ímanes roscados para ligar a unidade térmica ao ROSCOPE 1000 / i2000
• Manual
• BMC (mala de transporte para molde de sopro)

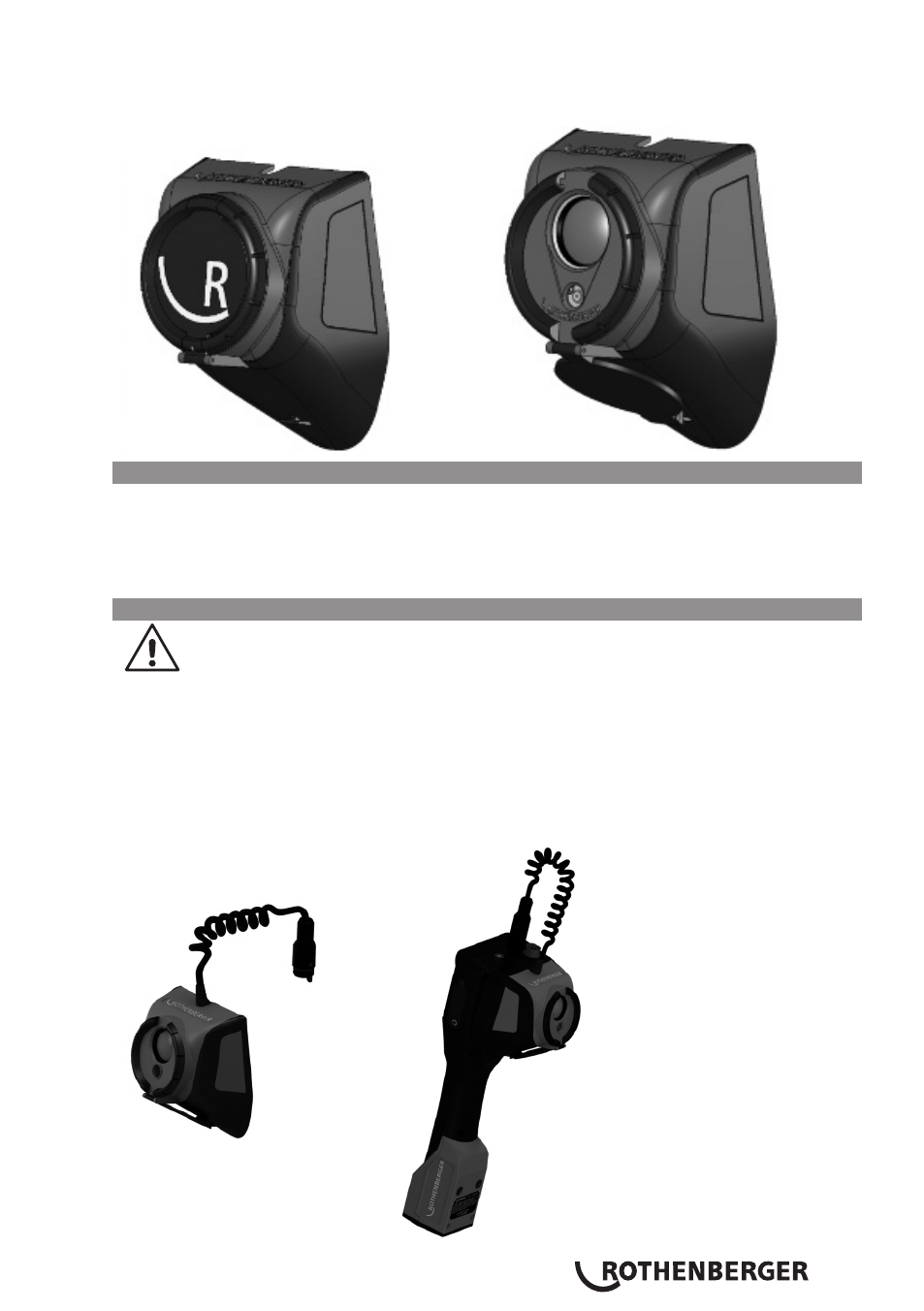

3.3 Instalar a câmara termográfica no ROSCOPE 1000 / i2000
Apenas um dispositivo (acessório) deve ser ligado ao ROSCOPE 1000 / i2000 de cada vez.
Certifique-se sempre de que a unidade está desligada quando instala ou remove quais-
quer acessórios (incluindo a câmara termográfica).
Remova o conjunto de (3) ímanes da BMC e ligue-os em segurança às (3) inserções roscadas
superiores na parte traseira do ROSCOPE 1000 / i2000. Segure a câmara termográfica com firme-
za e alinhe os orifícios na parte traseira da unidade com os ímanes na parte traseira do ROSCOPE
1000 / i2000. Uma vez alinhada, aplique uma pressão ligeira para baixo na câmara termográfica
para fixar a unidade na posição correta. Para fixar o conector no dispositivo portátil, certifique-se
de que a chave e a ranhura do conector (Figura 1) central (preto) estão devidamente alinhadas.
Quando ficarem alinhadas, aperte a porca moelatada à mão para fixar a ligação no respectivo
local.
Figura 1
