SVENSKA 108
3.2 Standardutrustning
• Värmekamera (tillbehör)
• Sats med (3) gängade magneter för att ansluta bildenheten till ROSCOPE 1000/i2000
• Instruktionsbok
• BMC (formanpassat bärfodral)

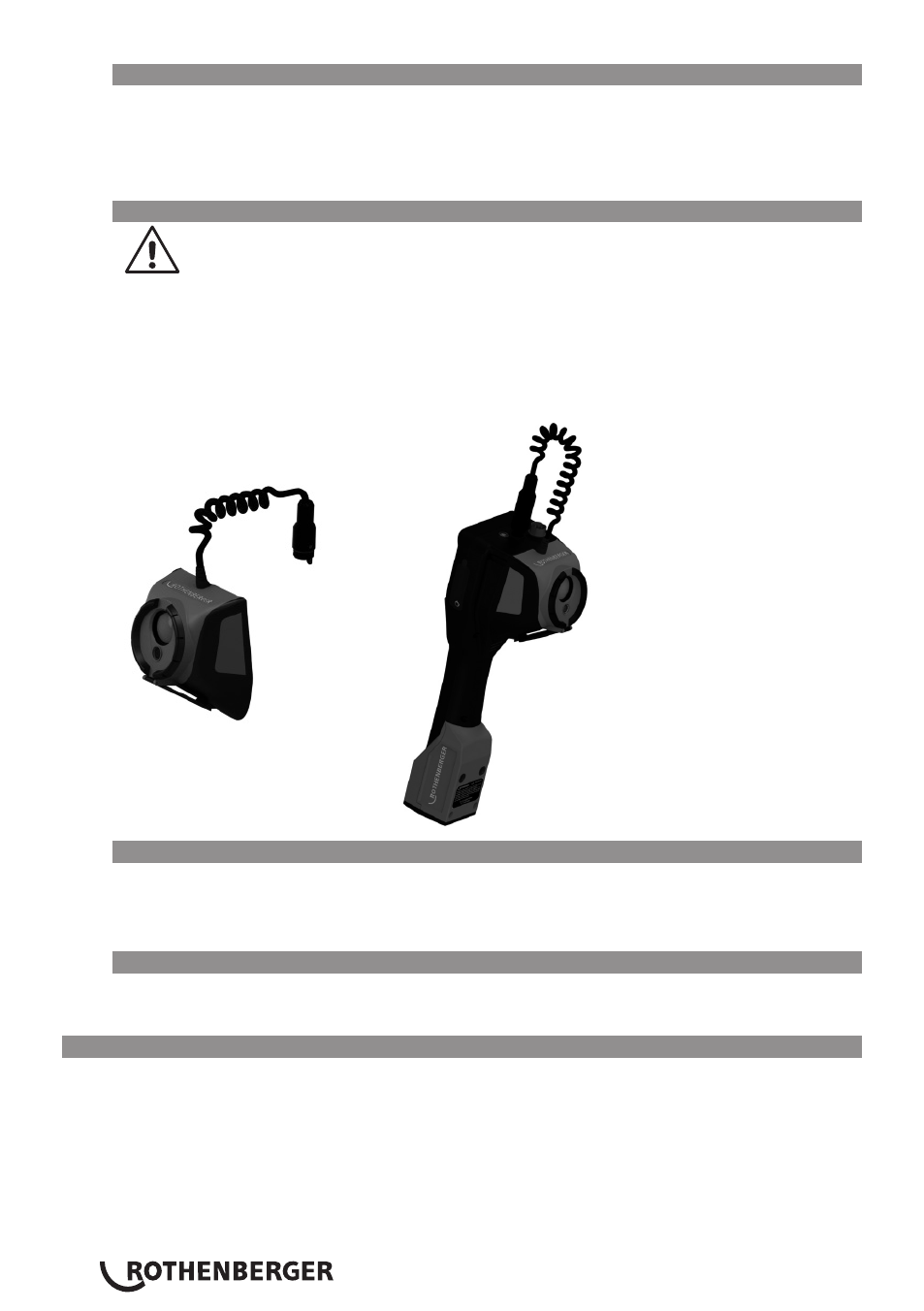

3.3 Installation av värmekameran på ROSCOPE 1000/i2000
Enbart en enhet (ett tillbehör) åt gången ska anslutas till ROSCOPE 1000/i2000. Se alltid
till att enheten är avstängd när tillbehör installeras eller tas bort (inklusive värmekame-
ran).
Ta ut satsen med de (3) magneterna ur fodralet och fäst dem säkert i de (3) övre gängade urtagen
på baksidan av ROSCOPE 1000/i2000. Fatta ordentligt tag i värmekameran och rikta upp hålen
på enhetens baksida mot magneterna på baksidan av ROSCOPE 1000/i2000. Tryck efter avslutad
uppriktning värmekameran försiktigt nedåt för att fixera den på plats. För att fästa kontaktdonet
vid den bärbara enheten, se till att kilen och slitsen på det mellersta (svarta) kontaktdonet (Bild 1)
är korrekt uppriktade. När de är i linje, dra åt den räfflade muttern för att hålla anslutningen på
plats.
Bild 1
3.4 Verktygsinspektion
• Håll kontaktdonet rent.
• Rengör enheten fån eventuella föroreningar (fett, smuts, olja och annat).
• Var medveten om alla varningstexter på produktetiketter.
3.5 Iordningställande av verktyg och arbetsplats
• Kontrollera om arbetsområdet har ordentlig belysning.
• Lättantändliga vätskor, ångor eller damm får inte finnas i arbetsområdet.
4 Driftsinstruktioner
• Läs hela handboken innan produkten används.
• Pekskärmsnavigering vid användning med ROSCOPE i2000.
• Knappnavigering vid användning med ROSCOPE 1000.
