werden, einschließlich, aber nicht beschränkt auf: Routineinspektionen am Haus (Fenster, Türen,
Wand- und Dachdämmung), Erkennung von Wasserlecks durch Temperaturschwankungen,
Verfolgen von verborgenen Warm-/Kaltwasserleitungen (hinter Wänden/unter Bodenbelägen).
Die Wärmebildkamera wird mit dem abnehmbaren magnetischen Zubehör (im Lieferumfang
enthalten) an der Rückseite des ROSCOPE 1000/i2000 angebracht und mit dem gleichen Bildge-
beranschluss wie anderes ROSCOPE-Zubehör verbunden.
3.2 Standardausstattung
• Wärmebildkamera (Zubehör)
• Ein Satz aus (3) Gewindemagneten zum Befestigen der Wärmebildeinheit am ROSCOPE
1000/i2000
• Handbuch
• Blasgeformter Transportkoffer
3.3 Installation der Wärmebildkamera am ROSCOPE 1000 / i2000
Es sollte jeweils nur ein Gerät (Zubehörteil) am ROSCOPE 1000 / i2000 angeschlossen
sein. Stellen Sie immer sicher, dass das Gerät ausgeschaltet ist, wenn Zubehörteile ange-
bracht oder entfernt werden (einschließlich der Wärmebildkamera).
Nehmen Sie den Satz mit (3) Magneten aus der Transporttasche und befestigen Sie ihn gut an
der den oberen (3) Gewindebuchsen an der Rückseite des ROSCOPE 1000 / i2000. Halten Sie
die Wärmebildkamera gut fest und richten Sie die Löcher auf der Rückseite des Geräts an den
Magneten auf der Rückseite des ROSCOPE 1000 / i2000 aus. Nach der Ausrichtung drücken Sie
die Wärmebildkamera sanft nach unten, um sie am Gerät zu befestigen. Um die Verbindung am
Handgerät zu sichern, stellen Sie sicher, dass der Schlüssel und der Schlitz des mittleren (schwar-
zen) Anschlusses (Abbildung 1) korrekt ausgerichtet sind. Sobald sie ausgerichtet sind, ziehen Sie
die Rändelmutter an, um die Verbindung zu sichern.

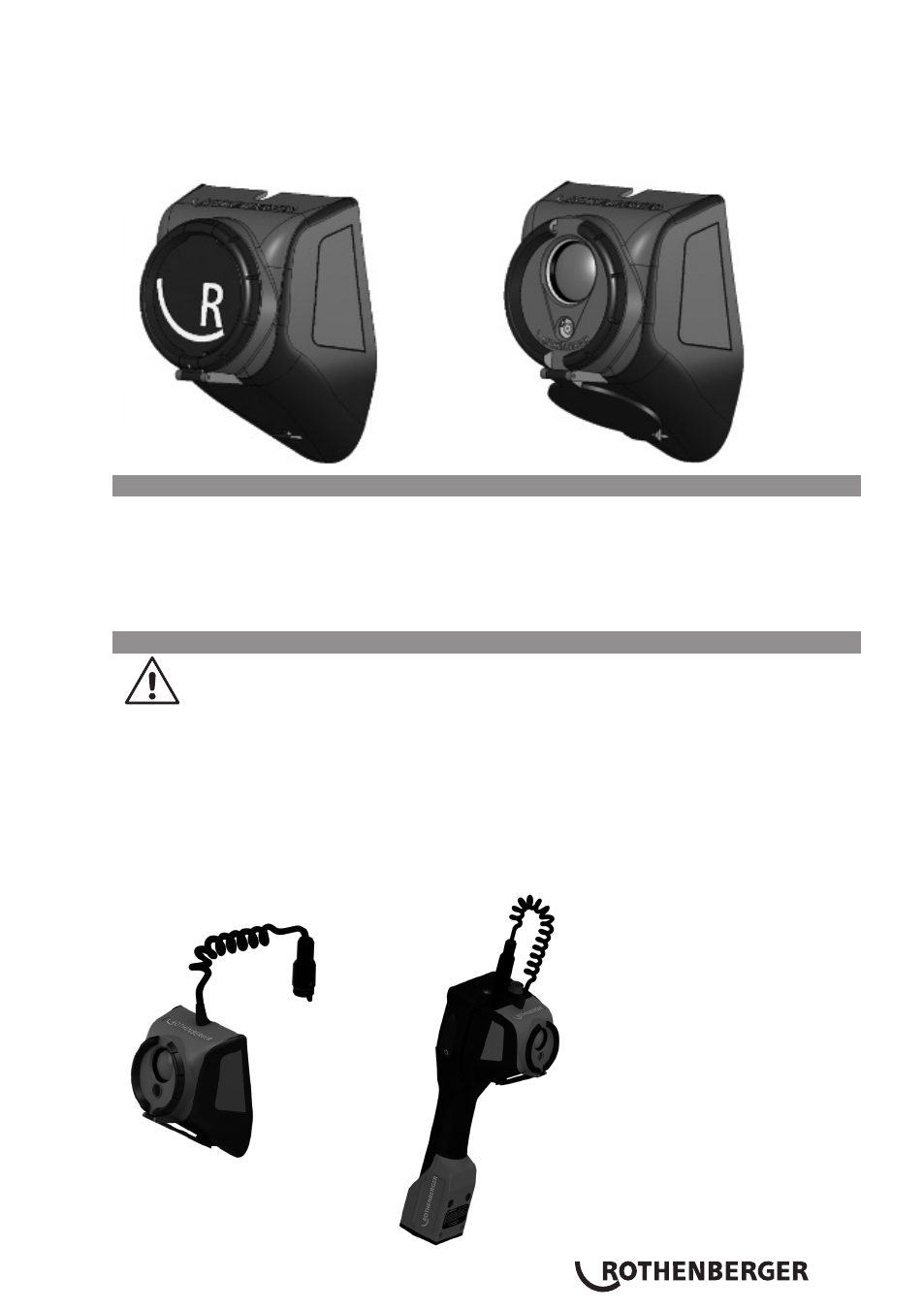

Abbildung 1
