MAGYAR 181
(ablakok, ajtók, fal- és tetőtér-szigetelés), vízszivárgások megkeresése a hőmérséklet-
változás helymeghatározásának segítségével, meleg/hideg víz vezetékek nyomon követése
burkolt anyagok mögött (falak/padló). A termikus képalkotó a ROSCOPE 1000/i2000 hátolda-
lára van felszerelve az eltávolítható mágnestartozékok segítségével (a csomag része) és
ugyanahhoz a képalkotó-csatlakozóhoz csatlakozik, mint a ROSCOPE többi kiegészítő eleme.
3.2 Szabványos berendezés
• Termikus képalkotó (kiegészítő)
• (3 db-ból álló) menetes mágneskészlet, mellyel a termikus egységet tudja csatlakoztatni
a ROSCOPE 1000/i2000 készülékhez
• Kézi
• BMC (Keményfedeles hordtáska)

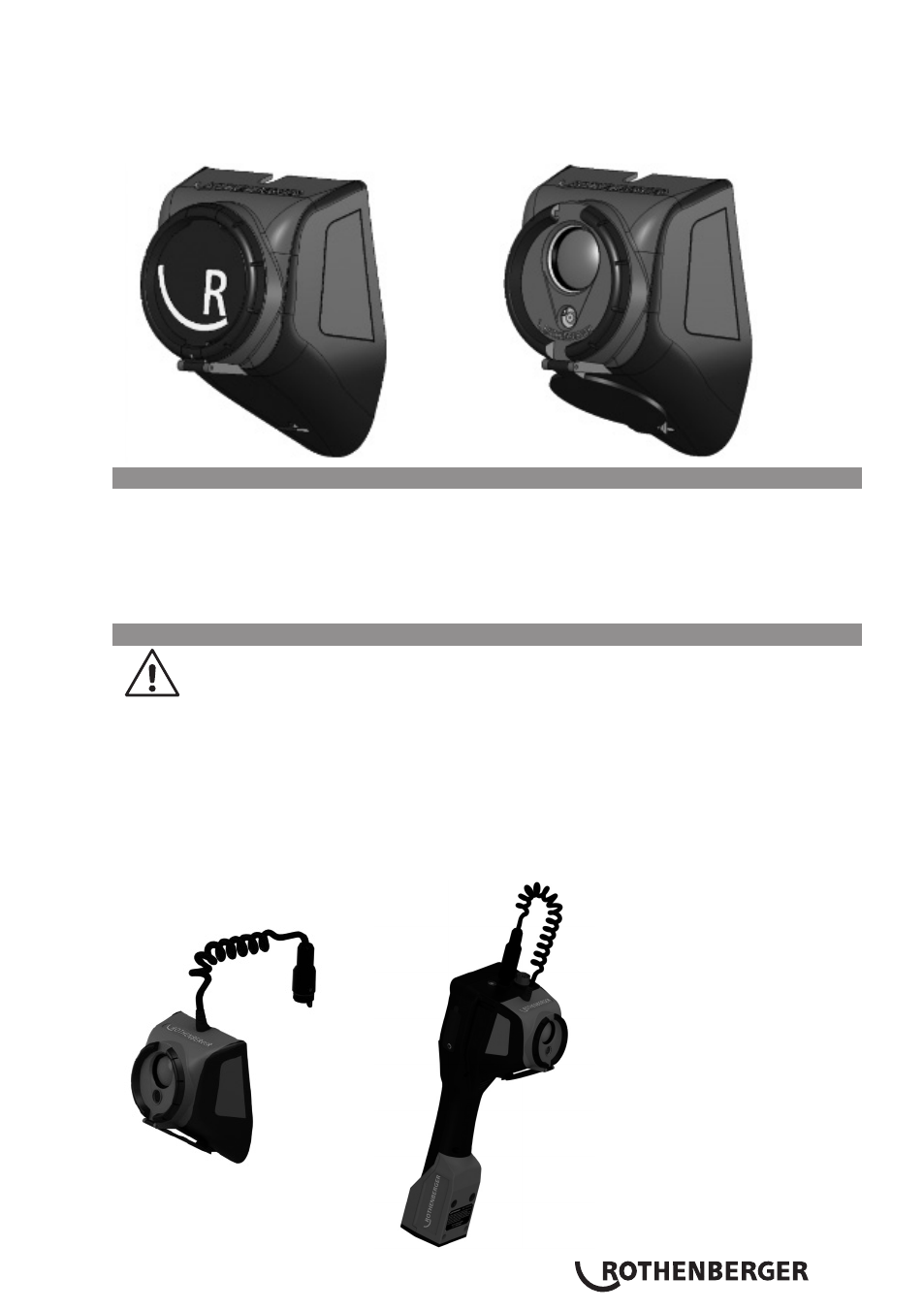

3.3 A Termikus képalkotó csatlakoztatása a ROSCOPE 1000/i2000 készülékhez
Egyszerre csak egy eszközt (kiegészítőt) csatlakoztasson a ROSCOPE 1000/i2000
készülékhez. Mindig ellenőrizze, hogy az egység kiegészítő berendezések (beleértve
a termikus képalkotót is) felhelyezése vagy eltávolítása közben ki legyen kapcsolva.
Távolítsa el a 3 mágnest a BMC-ből, és rögzítse őket biztonságosan a ROSCOPE 1000 /
i2000 hátoldalán található felső menetes lapkákhoz (3). Határozottan fogja meg a termikus
képalkotót és illessze össze az egység hátoldalán lévő nyílásokat a ROSCOPE 1000/i2000
hátulján lévő mágnesekkel. Összeillesztést követően finoman nyomja le a termikus képalkotót,
hogy az egység biztosan a helyére kerüljön. A csatlakozó kézi eszközhöz történő rögzítése
érdekében győződjön meg róla, hogy a központi (fekete) csatlakozó (1. ábra) foglalata és a
hozzá való csavarkulcs megfelelően illeszkedik. Ha illeszkednek, kézzel húzza szorosra a
recézett anyát a csatlakoztatás rögzítése céljából.
1. Ábra
