El dispositivo de imagen térmica sirve para detectar las variaciones de temperatura en la superfi-
cies de un material. También localiza las variaciones térmicas en ciertos tipos de materiales de
construcción. Se puede utilizar para una amplia variedad de aplicaciones, entre las que se encuen-
tran, sin límites, la inspección rutinaria de viviendas (ventanas, puertas, paredes y aislamiento de
áticos), la detección de fugas de agua mediante variaciones de temperatura. Para ello, se rastrean
las tuberías de agua caliente/fría ocultas tras paredes o bajo el suelo. El dispositivo de imagen
térmica se monta detrás del ROSCOPE 1000/i2000 mediante accesorios magnéticos desmontables
y se conecta al mismo conector que el resto de accesorios ROSCOPE.
3.2 Equipo estándar
• Dispositivo de imagen térmica (accesorio)
• Juego de tres (3) imanes roscados para acoplar la unidad térmica al ROSCOPE 1000/i2000
• Manual
• BMC (Maletín de plástico duro)
3.3 Montaje del dispositivo de imagen térmica en el ROSCOPE 1000/i2000
En el ROSCOPE 1000/i2000 solo se puede montar un dispositivo (accesorio) a la vez. Al
montar o desmontar cualquier accesorio (inclusive el dispositivo de imagen térmica,
asegúrese de que la unidad esté apagada.
Quite el juego de tres (3) imanes del BMC e insértelos en las tres (3) ranuras roscadas situadas en
la parte trasera del ROSCOPE 1000/i2000. Sujete firmemente el dispositivo de imagen térmica y
alinee los orificios de la parte trasera de la unidad con los imanes de la parte trasera del ROSCOPE
1000/i2000. Una vez alineados, presione suavemente el dispositivo de imagen térmica para fijar
la unidad en el sitio. Para sujetar el conector al dispositivo portátil, asegúrese de que la llave y la
ranura del conector central negro (Figura 1) estén bien alineados. Una vez que estén alineados,
apriete manualmente la tuerca moleteada para fijar la conexión en su lugar.

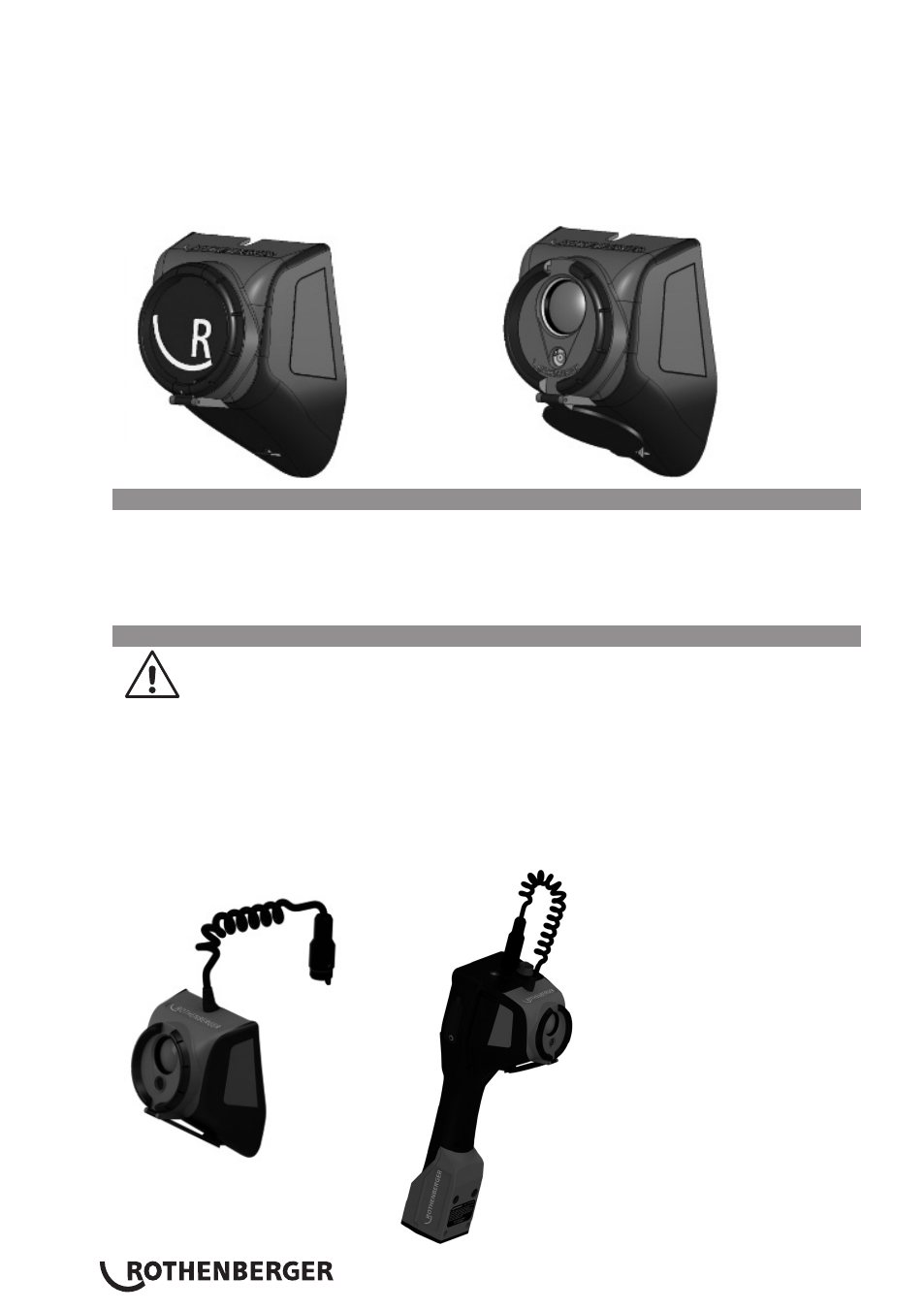

Figura 1
