ITALIANO

Funzione dell‘unità

3.1

Descrizione

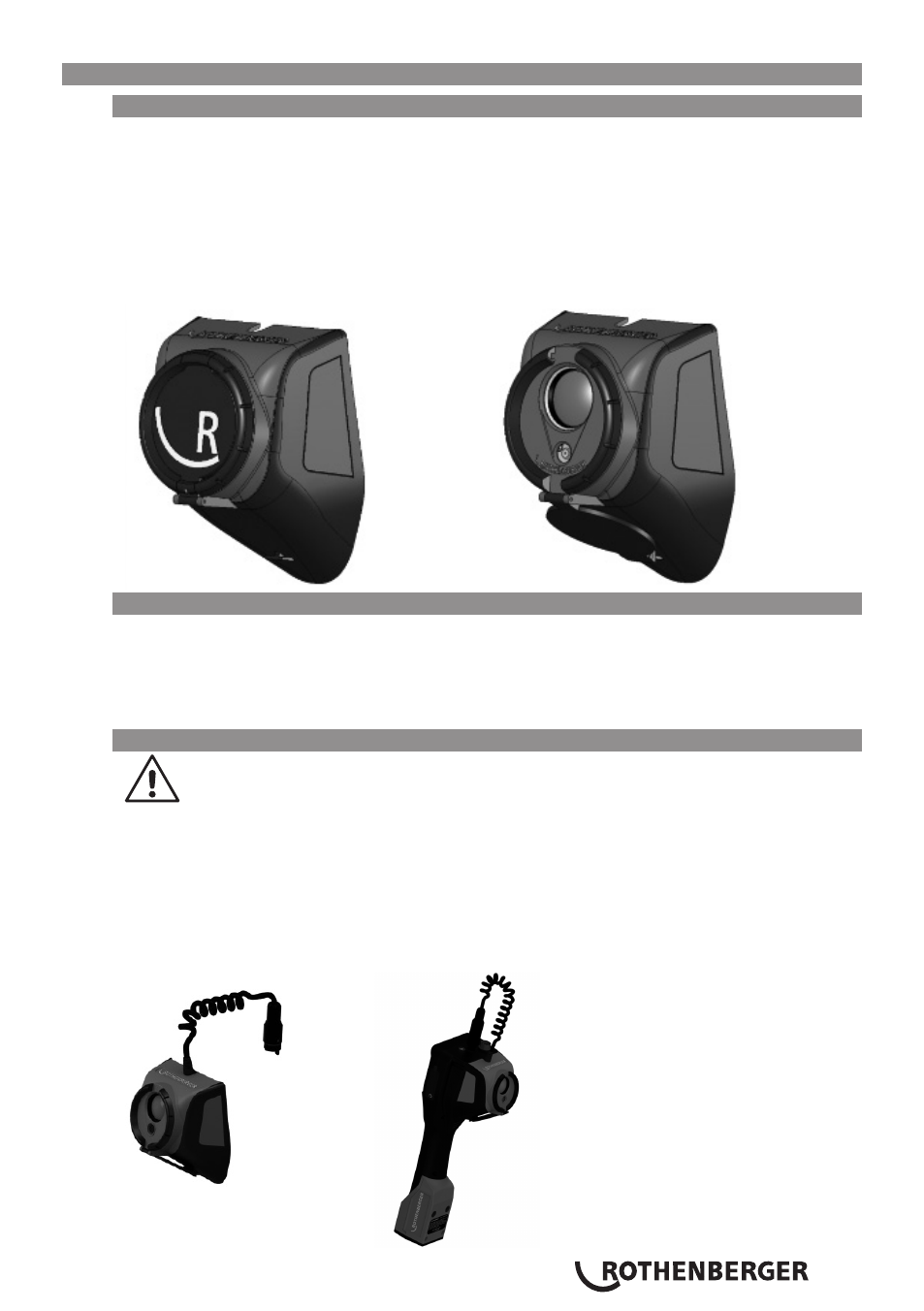

La termocamera è un accessorio sviluppato per l’utilizzo con i dispositivi di visualizzazione pal-

mari ROSCOPE 1000 / i2000. La termocamera consente all’utente di individuare delle variazioni

termiche sia sulle superfici dei materiali, sia entro determinati materiali di costruzione. Essa può

essere utilizzata per un’ampia gamma di applicazioni, incluse, ma non solo: ispezione domestica

di routine (finestre, porte, pareti e isolamento abbaino), individuazione di perdite d’acqua attra-

verso la variazione termica, rintracciamento di condutture di acqua calda e fredda dietro materiali

di copertura (pareti e pavimenti). La termocamera viene montata sul retro del ROSCOPE 1000 /

i2000 utilizzando accessori magnetici removibili (inclusi) e viene connessa allo stesso connettore

camera degli altri accessori ROSCOPE.

3.2

Dotazione standard

•

Termocamera (accessorio)

•

Kit di (3) magneti filettati da connettere l‘unità termica al ROSCOPE 1000 / i2000

•

Manuale

•

BMC (corpo Blow Mold Carrying)

3.3

Installazione della termocamera al ROSCOPE 1000 / i2000

È possibile connettere soltanto un dispositivo (accessorio) alla volta al ROSCOPE 1000 /

i2000. Accertarsi che l‘unità sia sempre spenta durante l‘installazione o la riomozione

di qualsiasi accessorio (inclusa la termocamera).

Rimuovere il kit di (3) magneti dal BMC e connetterli in modo sicuro sui (3) inserti filettati superiori

sul retro del ROSCOPE 1000 / i2000. Afferrare con mano sicura la termocamera e allineare i fori

dell‘unità con i magneti sul retro del ROSCOPE 1000 / i2000. Una volta allineati, esercitare una

lieve pressione sulla termocamera per assicurare l‘unità nella propria sede. Per assicurare il connet-

tore al dispositivo palmare, è necessario fare sì che la chiave e l‘alloggiamento del connettore

(posteriore) centrale (Figura 1) siano sempre allineati in modo adeguato. Una volta allineati, serra-

re manualmente il dado zigrinato per mantenere il collegamento in sede.

Figura 1
