NEDERLANDS 70
2.4 Werkomgeving
Bedrijfstemperatuur .........................-20°C tot 50°C
Opslagtemperatuur ..........................-20°C tot 70°C
Luchtvochtigheid ..............................95% (relatief) niet-condenserend
3 Werking van het apparaat
3.1 Beschrijving

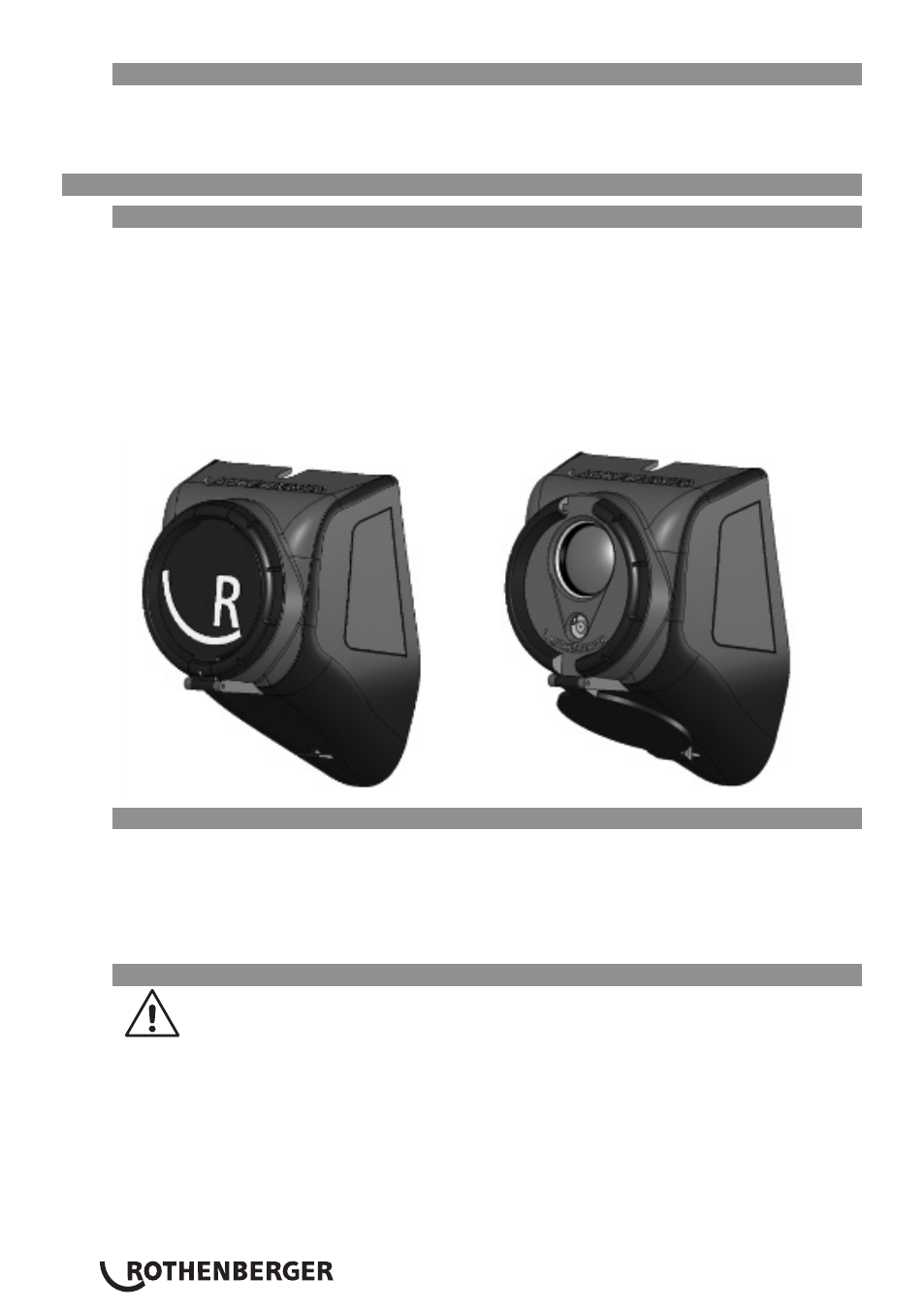

De thermische beeldsensor is een accessoire, bedoeld voor gebruik in combinatie met de RO-
SCOPE 1000 / i2000 kijkapparatuur, dat in de hand gehouden kan worden. De thermische beeld-
sensor stelt de gebruiker in staat om de temperatuurverschillen op beide materiaaloppervlakken
te lokaliseren, evenals de temperatuurverschillen binnen bepaalde bouwmaterialen. Het kan voor
een breed gebied van toepassingen worden gebruikt, inclusief, maar niet beperkt tot: routin-
ematige huisinspectie (ramen, deuren, muur- en dakisolatie), identificeren van waterlekkages op
basis van temperatuurverschillen, het traceren van warm/koudwaterleidingen achter verborgen
materialen (muren / vloeren). De thermische beeldsensor kan met behulp van de (meegeleverde)
magnetische accessoires, op de achterzijde van de ROSCOPE 1000 / i2000 worden aangebracht,
op hetzelfde aanzetstuk als voor de overige accessoires van ROSCOPE.
3.2 Standaard apparatuur
• Thermische beeldsensor (accessoire)
• Set van (3) schroefdraadmagneten voor het bevestigen van de thermische eenheid aan de
ROSCOPE 1000 / i2000
• Handboek
• BMC (Draagtas voor blaasgietapparatuur)
3.3 Plaatsen van de thermische beeldsensor op de ROSCOPE 1000 / i2000
Er dient slechts één apparaat (accessoire) per keer op de ROSCOPE 1000 / i2000 aan-
gebracht te worden. Altijd controleren of de eenheid uitgeschakeld is als een accessoire
wordt geplaatst of verwijderd (inclusief de thermische beeldsensor).
Verwijder de magneetset (3) van de BMC en zet deze stevig vast in bovenkant (3) van de schro-
efdraadinzetstukken aan de achterkant van de ROSCOPE 1000 / i2000. Pak de thermische
beeldsensor stevig vast, richt de openingen aan de achterkant van de eenheid uit ten opzichte
van de magneten aan de achterkant van de ROSCOPE 1000 / i2000. Na het uitlijnen, geringe
kracht op de thermische beeldsensor uitoefenen om de eenheid goed op de juiste plaats aan te
brengen. Om het aanzetstuk op de apparatuur te plaatsen, dient gecontroleerd te worden of
de bevestigingsspie en de sleuf in het midden (zwart) van het aanzetstuk (Figuur 1) op de juiste
manier uitgelijnd zijn. Als dat zo is, draait u de kartelmoer vast om de kabel met het handtoestel
te verbinden.
