IT - I
taliano - M
anuale di istruzioni
20

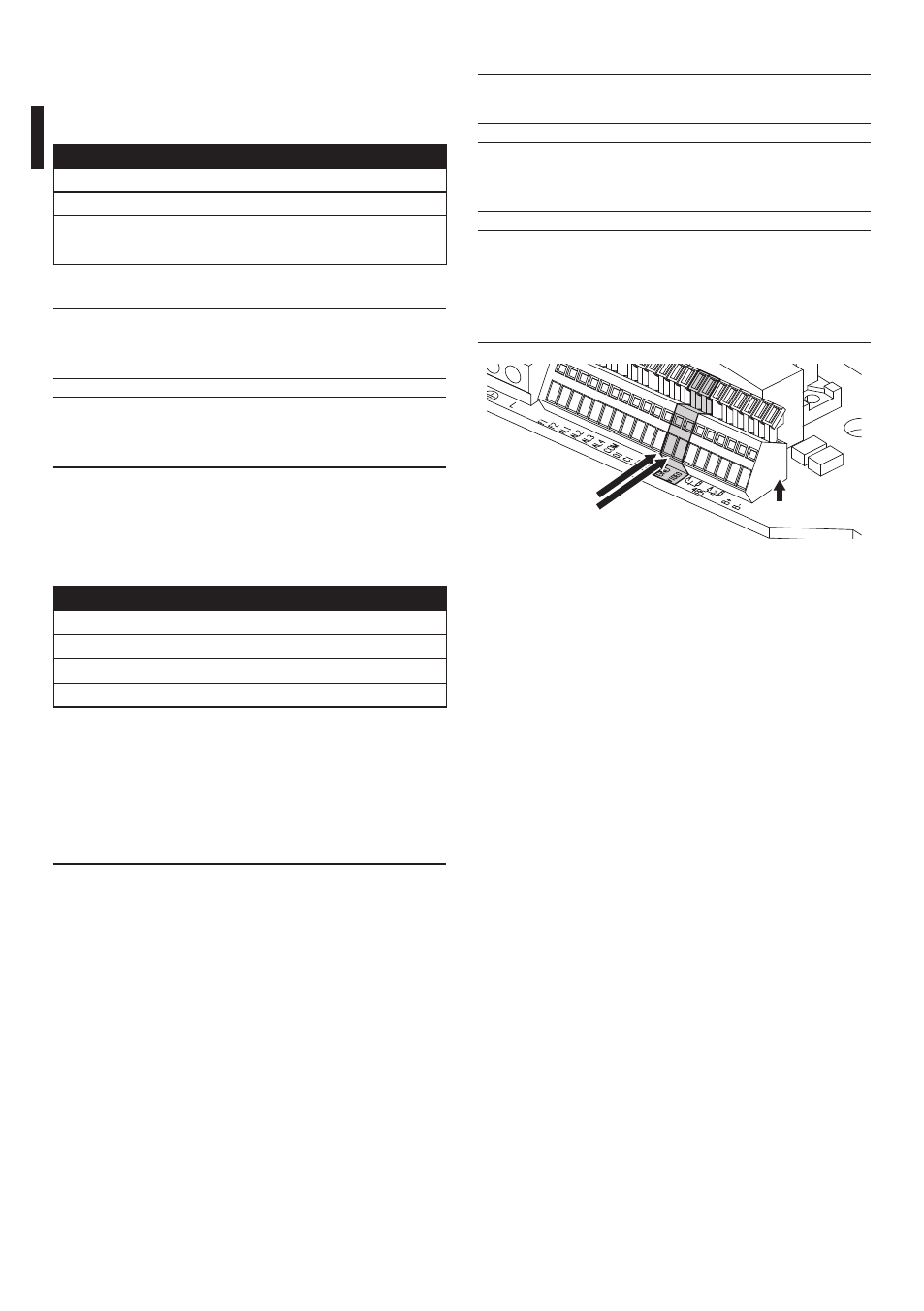

7.2.4 Collegamento del cavo video
h L'impianto è di tipo CDS (Cable Distribution
System), non collegare a circuiti SELV.
h Per ridurre il rischio di incendio usare
solamente cavi aventi dimensioni maggiori
o uguali a 26AWG.
h Collegare rispettivamente lo schermo e
il cavo centrale ai morsetti GND e VIDEO.
I morsetti accettano cavi di sezione
compresa tra 0.5 mmq (AWG20) e 0,08 mmq
(AWG28).
GND
VIDEO Signal
Fig. 35
7.2.3.2 Collegamento linea alimentazione
24Vac
Collegare i cavi di alimentazione come descritto nella
tabella sottostante.
COLLEGAMENTO LINEA ALIMENTAZIONE 24VAC
Colore Morsetti
Definito dall'installatore (N) Neutro
Definito dall'installatore (L) Fase
Giallo/Verde Terra
Tab. 04
h Solo per i prodotti marcati UL destinati
al mercato Nordamericano, utilizzare un
trasformatore UL listed, in classe 2.
h Solo per i prodotti marcati UL destinati
al mercato Nordamericano, utilizzare un
trasformatore UL listed, in classe 2.
7.2.3.3 Collegamento linea alimentazione
120/230Vac
Collegare i cavi di alimentazione come descritto nella
tabella sottostante.
COLLEGAMENTO LINEA ALIMENTAZIONE 120/230VAC
Colore Morsetti
Blu (N) Neutro
Marrone (L) Fase
Giallo/Verde Terra
Tab. 05
h Per la connessione della linea di
alimentazione utilizzare l’apposita
junction-box UPTJBUL. Fare riferimento
al manuale d’uso ed installazione del
prodotto per ulteriori informazioni.
