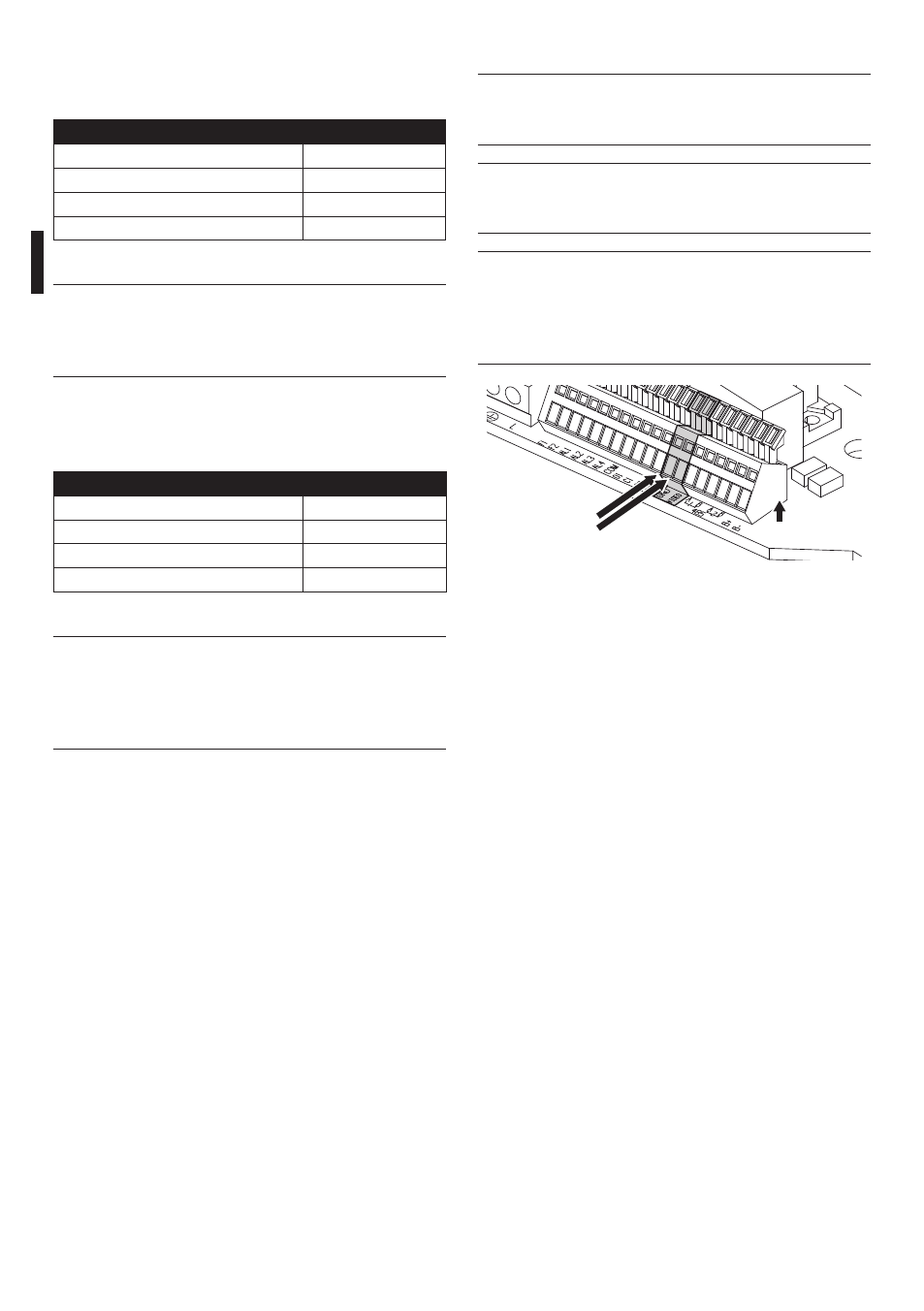

7.2.4 Anschluss des Videokabels
h Die Anlage gehört zum Typ CDS (Cable
Distribution System), nicht an Kreisläufe
SELV anschließen.
h Zur Senkung der Brandgefahr dürfen nur
Kabel benutzt werden, die mindestens der
Größe 26AWG entsprechen.
h Abschirmung und zentrales Kabel sind
mit den Klemmen GND und VIDEO zu
verbinden. Die Klemmen können Kabel mit
Querschnitten zwischen 0.5 qmm (AWG20)
und 0,08 qmm (AWG28) aufnehmen.
GND
VIDEO Signal
Fig. 35
7.2.3.2 Stromversorgung Anschluss 24Vac
Die Versorgungskabel sind nach der folgenden
Tabelle anzuschließen.
STROMVERSORGUNG ANSCHLUSS 24VAC
Farbe Klemmen
Vom Installierenden zu bestimmen (N) Nullleiter
Vom Installierenden zu bestimmen (L) Phase
Gelb/Grün Erde
Tab. 04
h Für die Produkte mit UL - Markierung,
die für den nordamerikanischen Markt
bestimmt sind, utilisieren ein UL listed -
Speisetransformator der Klasse 2 verwenden.
7.2.3.3 Stromversorgung Anschluss 120/230Vac
Die Versorgungskabel sind nach der folgenden
Tabelle anzuschließen.
STROMVERSORGUNG ANSCHLUSS 120/230VAC
Farbe Klemmen
Blau (N) Nullleiter
Braun (L) Phase
Gelb/Grün Erde
Tab. 05
h Für den Anschluss der Versorgungsleitung
die entsprechende Junction-box
UPTJBUL verwenden. Für weitere
Informationen siehe Bedienungs- und
Installationshandbuch des Produktes.
