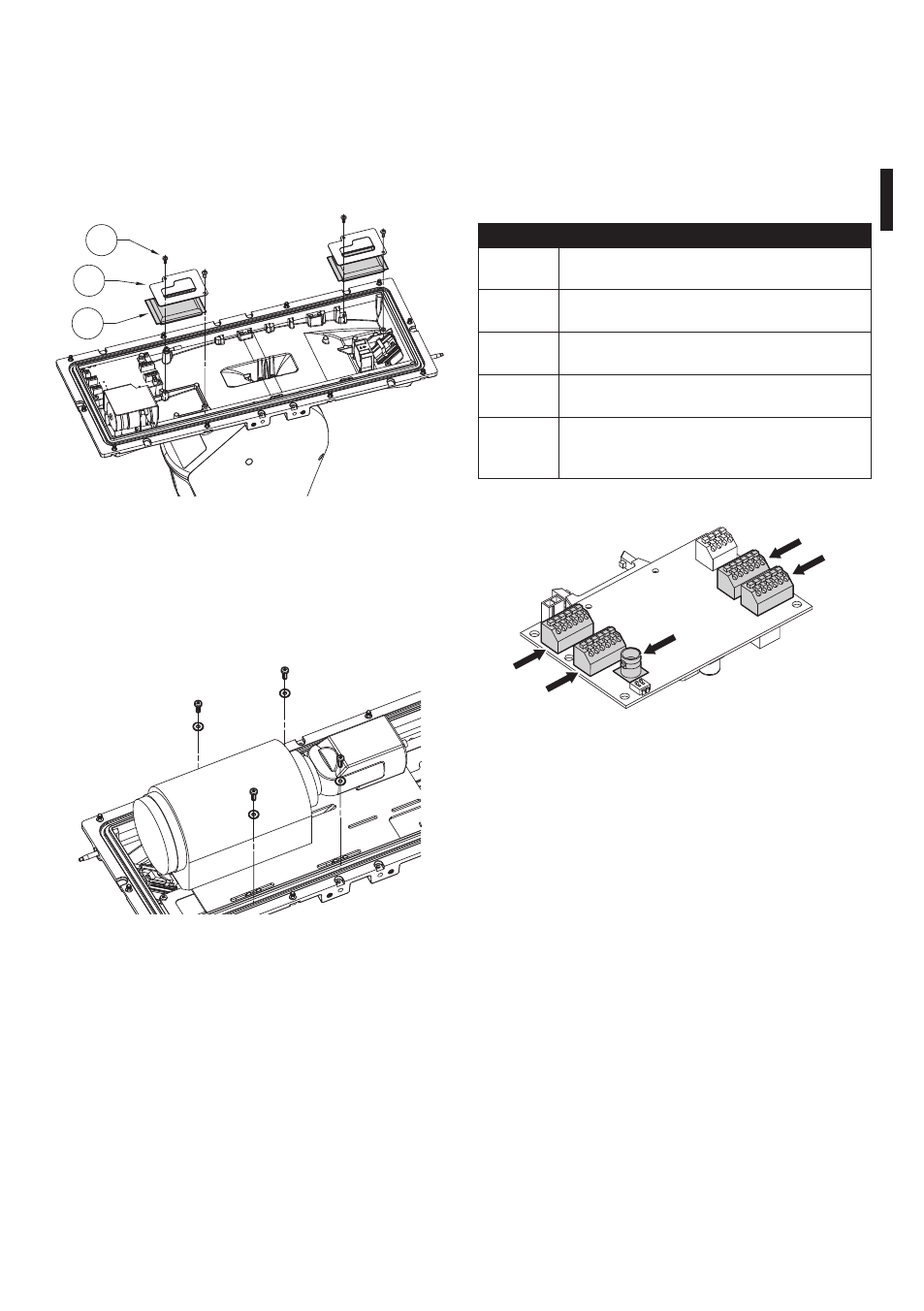

7.1.2 Branchement de la caméra et de
l'optique motorisée
7.1.2.1 Carte de connexions pour l'optique
motorisée PTZ
Voir plus bas la description de la carte électronique
à l'intérieur du caisson, laquelle contrôle toutes les
fonctions de l'optique motorisée.
CODE DESCRIPTION
CN1 Connecteur BNC pour connexion du signal
vidéo provenant de la caméra
CN2 Connecteur contrôle moteurs optiques
motorisées
CN3 Connecteur potentiomètres optiques
motorisées
CN6 Connecteur sériel pour le contrôle de la
caméra
CN7 Alimentation caméra, contact sec pour
l'activation de la modalité nuit de la caméra,
lignes additionnelles
Tab. 01
CN7
CN2
CN1
CN6
CN3
Fig. 19
7.1.1.4 Sels déshydratants
Introduire les 2 sachets de sels déshydratants (01)
dans les positions indiquées sur la figure après les
avoir retirés de leur emballage transparent et pliés
en deux.
Fixer les sacs au moyen des platines (02) et des vis
fournies (03).
01
02
03
Fig. 17
7.1.1.5 Positionnement de la glissière
interne
Faire glisser la glissière interne avec l’optique et la
caméra déjà fixées en position et la fixer avec les
quatre rondelles et les vis fournies.
Fig. 18
