IT - I
taliano - M
anuale di istruzioni
14

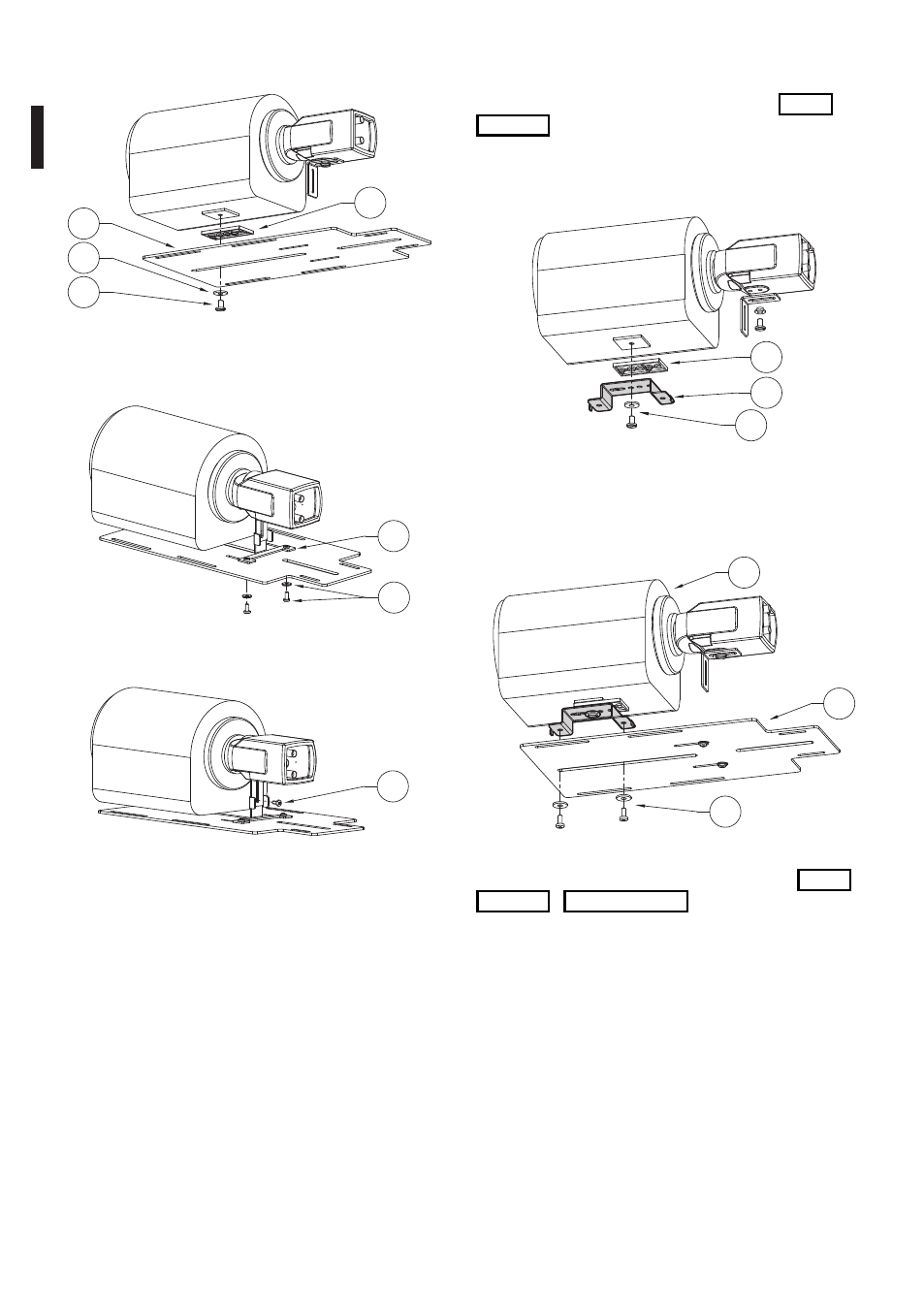

7.1.1.3 Posizionamento del distanziale H20
nella slitta interna
Effettuare le stesse operazioni indicate in Fig. 11,
pagina 13.
È possibile fissare un distanziale H20 (02) all’ottica
interponendo un distanziale di plastica (01) dello
spessore desiderato, tramite rondella e vite (03).
02
03
01
Fig. 15
Posizionare l’ottica con il distanziale (01) sulla slitta
interna (02) e fissare tramite le rondelle e le viti (03)
fornite in dotazione.
03
01
02
Fig. 16
Procedere quindi con le operazioni come in Fig. 13,
pagina 14 e Fig. 14, pagina 14.
Se necessario utilizzare i distanziali supplementari per
posizionare in modo corretto telecamera e ottica.
01
02
03
04
Fig. 12
Fissare la piastra in alluminio (01) sulla slitta tramite le
2 viti M4 e le relative rondelle (02).
01
02
Fig. 13
Fissare poi le due piastrine con la vite M4 (01).
01
Fig. 14
