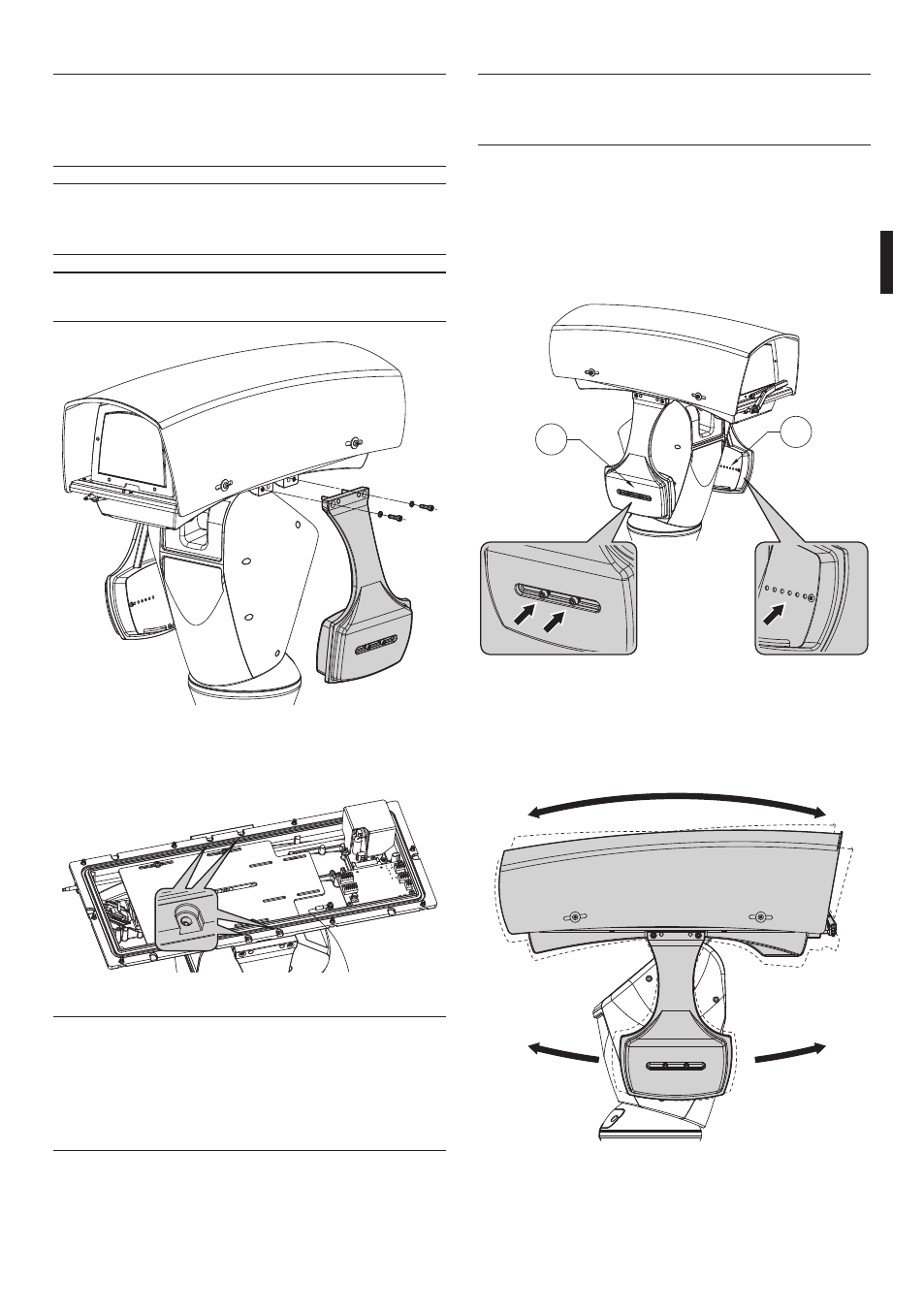

7.3.2 Einstellung der Gegengewichte
h Damit der Schwenk-Neige-Kopf einwandfrei
arbeitet, müssen die Gegengewichte
reguliert werden.
Die Befestigungsschrauben der Gewichte (01)
lockern.
Die Gewichte wie gewünscht umpositionieren. Beide
Gewichte müssen dieselbe Position haben; behelfen
Sie sich deshalb mit den Markierungslöchern (02) auf
der Rückseite der Gegengewichte.
01
02
Fig. 45
Damit der Schwenk-Neige-Kopf einwandfrei arbeitet,
muss das Gehäuse möglichst in waagerechter Lage
ausbalanciert werden (lassen sie das Gehäuse leicht
schwingen).
Fig. 46
Die Schrauben befestigen.
7.3.1 Aufbau der Gegengewichte
h Die Gegengewichte mit den Schrauben
M5 und den Unterlegscheiben aus
dem Lieferumfang stabil am Gehäuse
befestigen.
h Auf das Loch der Schrauben ein
Gewindesicherungsmittel des Typs Loctite
243® auftragen.
h Zur Fixierung ein Anzugsdrehmoment von
4Nm verwenden.
Fig. 43
Die 4 Gewindestifte fixieren, mit denen die Bolzen der
Gegengewichte gesichert werden.
Fig. 44
h Für einen einwandfreien Betrieb und aus
Sicherheitsgründen wird empfohlen,
sorgfältig zu prüfen, ob die Schrauben
und Gewindestifte zur Befestigung der
Gegengewichte vorhanden sind und fest
sitzen.
