Hydraulische Installation
Vor dem Einbau des Caleffi-Mischers ist das Rohrnetz zu spülen, um zu verhindern, dass Schmutzpartikel seine Leistungen beeinträchtigen
können.
Es ist immer ratsam, Filter mit entsprechender Leistung am Kaltwasserhausanschluss zu montieren.
Elektronische Mischer Caleffi müssen gemäß den Diagrammen der vorliegenden Anleitung unter Beachtung der einschlägigen gesetzlichen
Vorschriften eingebaut werden.

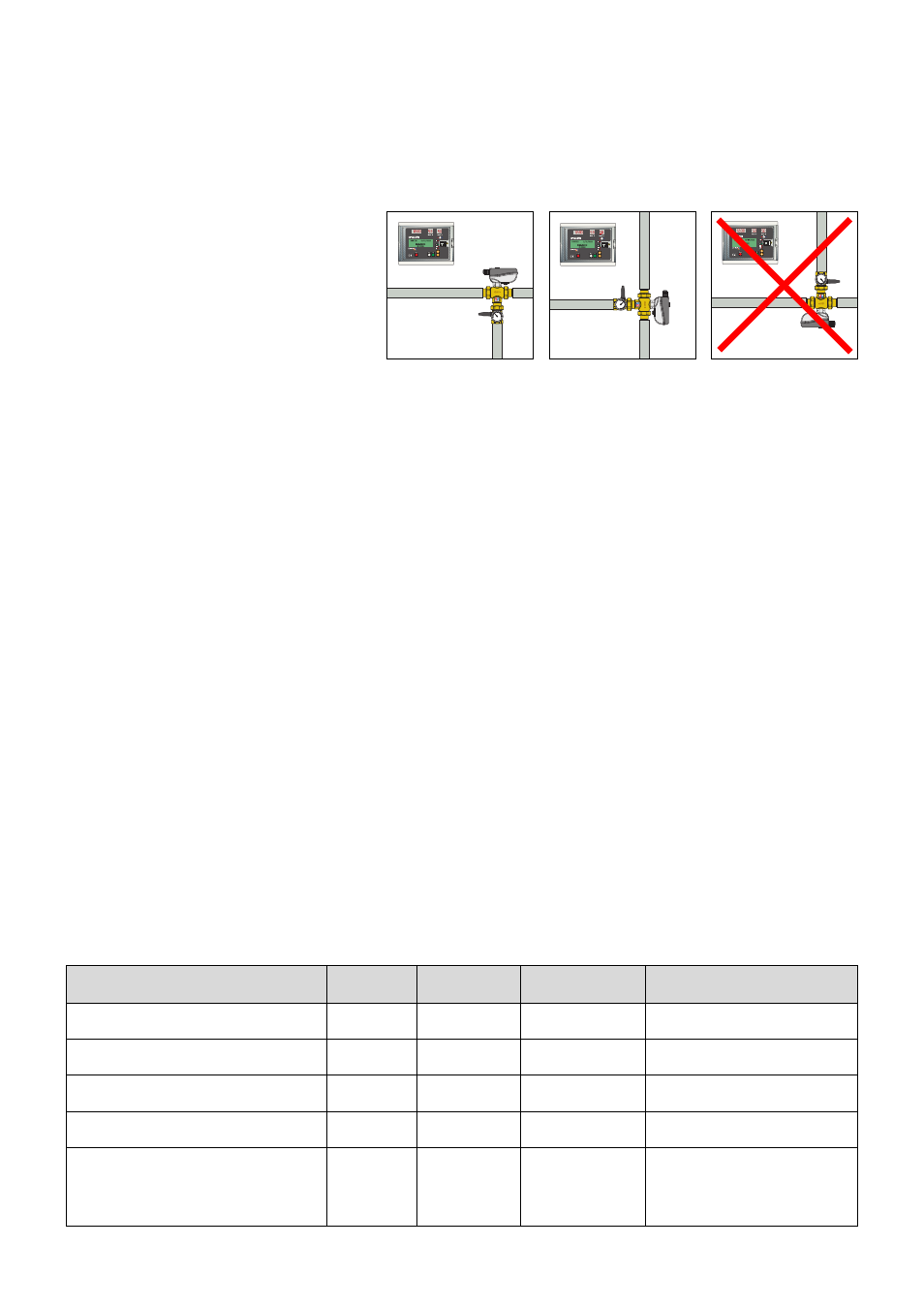

Elektronische Mischer Caleffi können sowohl
waagerecht als auch senkrecht, aber nicht mit
umgekehrtem Stellmotor eingebaut werden.
Folgende Kennzeichnung ist auf dem Gehäuse angebracht:
-Warmwassereingang mit rotem Pfeil
-Kaltwassereinlass mit blauem Pfeil.
Rückflussverhinderer
Zur Vermeidung unerwünschter Rückflüsse müssen in Anlagen mit Mischern Rückflussverhinderer gemäß den Hydraulikplänen installiert
werden.
Inbetriebnahme
Im Hinblick auf die besondere Wirkung von elektronischen Mischern ist die Inbetriebnahme gemäß den einschlägigen Bestimmungen durch
Fachpersonal unter Verwendung geeigneter Temperaturmessinstrumente durchzuführen. Prüfen, ob die Kalt- und Warmwasser-
Versorgungsdrücke innerhalb des Betriebsbereichs des Mischers liegen. Die Temperatur des vom Speicher kommenden Warmwassers prüfen,
T
≥ 60°C.
Auf einem speziellen Anlagendokument sämtliche eingestellten Parameter und durchgeführten Messungen verzeichnen.
Thermische Desinfektion
Die für das Leitungsnetz erforderlichen Desinfektionstemperaturen und -zeiten müssen abhängig von Art und Bestimmungszweck der Anlage
gewählt werden. Unter Berücksichtigung der einschlägigen internationalen Rechtsvorschriften können richtungsweisend folgende Kriterien
angenommen werden:
T = 70°C für eine Dauer von 10 Minuten
T = 65°C für eine Dauer von 15 Minuten
T = 60°C für eine Dauer von 30 Minuten
Die thermische Desinfektion wird in der Regel zu Zeiten reduzierten Anlagenbetriebs durchgeführt, z. B. während der Nacht; die Gefahr
eventueller Verbrühungen wird dadurch weitgehend reduziert. Die thermische Desinfektion sollte täglich oder zumindest einmal wöchentlich
ausgeführt werden.
Um sicher zu stellen, dass die thermische Desinfektion effektiv gemäß den festgelegten Temperatur- und Zeitwerten durchgeführt
wurde, wird auf die Funktionalitäten des Reglers und die Verwaltung der entsprechenden Programme verwiesen.
Tabelle thermische Desinfektionsprogramme
∞C 0 20 80 60 40
∞ C 0 20
80 60 40
∞C 0 20 80 60 40
Steuerung Progr. Verwendung
Rücklauffühler
Einstelltemperatur Desinfektionstemperatur
Regelung und einfache Desinfektion ohne
Kontrolle
0 NEIN Vorlauf:
50÷55°C
Vorlauf:
60°C
Regelung und Desinfektionskontrolle an
Vorlauftemperatur
1A NEIN Vorlauf:
50÷55°C
Vorlauf:
60°C
Regelung und Desinfektionskontrolle an
Rücklauftemperatur zur Zentrale
1B JA Vorlauf:
50÷55°C
Rücklauf:
57°C
Kontinuierliche Desinfektion 0 - 1A
1B - 2
Nur als Monitor Vorlauf:
55°C - 24 h
Temperaturregelung
sehen
Regelung und Desinfektionskontrolle mit
Änderung der Vorlauftemperatur abhängig
von Rücklauftemperatur
2 JA
Vorlauf:
50÷55°C
Rücklauf:
55°C mit Änderung der
Vorlauftemperatur bis zum
Höchstwert
