Digitalregler

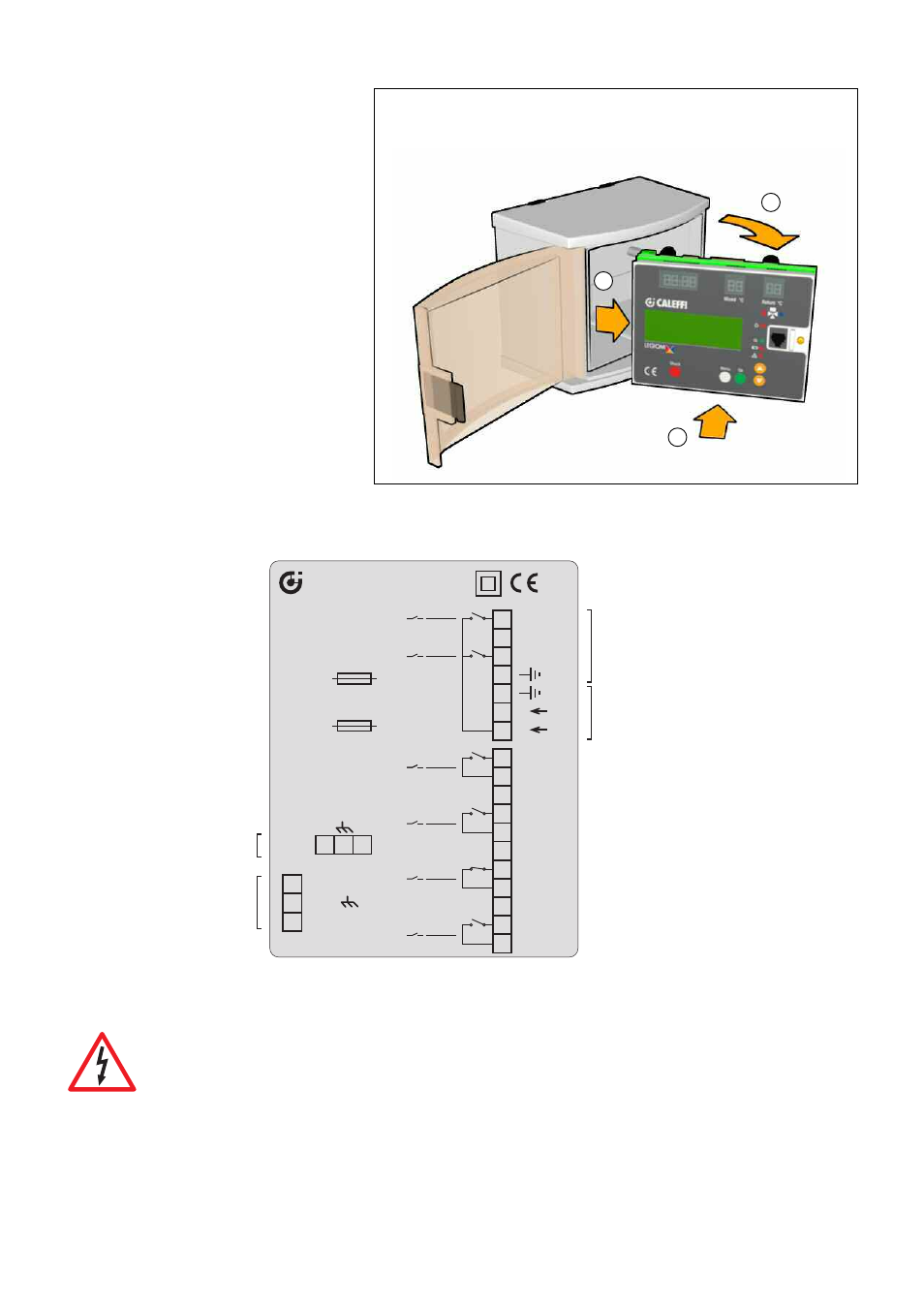

Elektrische Anschlüsse
Vor
Anschluss
an
die
elektrische
Stromversorgung
die
Batterie
mit
dem
Mikroschalter
freigeben,
um
keine
Alarmmeldung zu verursachen.
ACHTUNG: Stromschlaggefahr. Die Bedienfeld-Rückseite und das Mischventil stehen unter Spannung.
Vor Eingriffen jeder Art muss die Stromversorgung unterbrochen werden. Die Missachtung dieser
Hinweise kann Sach- und Personenschäden verursachen.
LEGIOMIX
L - N: 230 V ~
6,5 VA
Fuse 1
(Main)
T 80 mA 250 V ~
Fuse 2
(Mix)
T 1A 250 V ~
RS485 18
A
17 16
B
19
MIXED PROBE
20
COM
21
RETURN PROBE
IP 54
T50
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CLOSE
COM
OPEN
N
L
RL 4
RL 3
RL 2
RL 1
230 V ~
µ
5(2) A
250 V
~
µ
5(2) A
250 V
~
µ
10(2) A
250 V
~
µ
10(2) A
250 V
~
µ
10(2) A
250 V
~
µ
5(2) A
250 V
~
µ
10(2) A
250 V
~
CALEFFI
Vor- und Rücklauffühler mit
gemeinsamer Masse
Serielle Schnittstelle
RS485
Mischventil
Betriebsspannung
230 V
Relais 4 Spülventile
Relais 3 Zweiter Thermostat
Relais 2 Allgemeiner Alarm, defekte Fühler, ...
Relais 1 Aktiviert Zirkulationspumpe
während Desinfektionsprogramm
Für die Entnahme der elektrischen Anschlussplatte diese zunächst drehen und
anschließend aus dem Gehäuse heraus ziehen.
