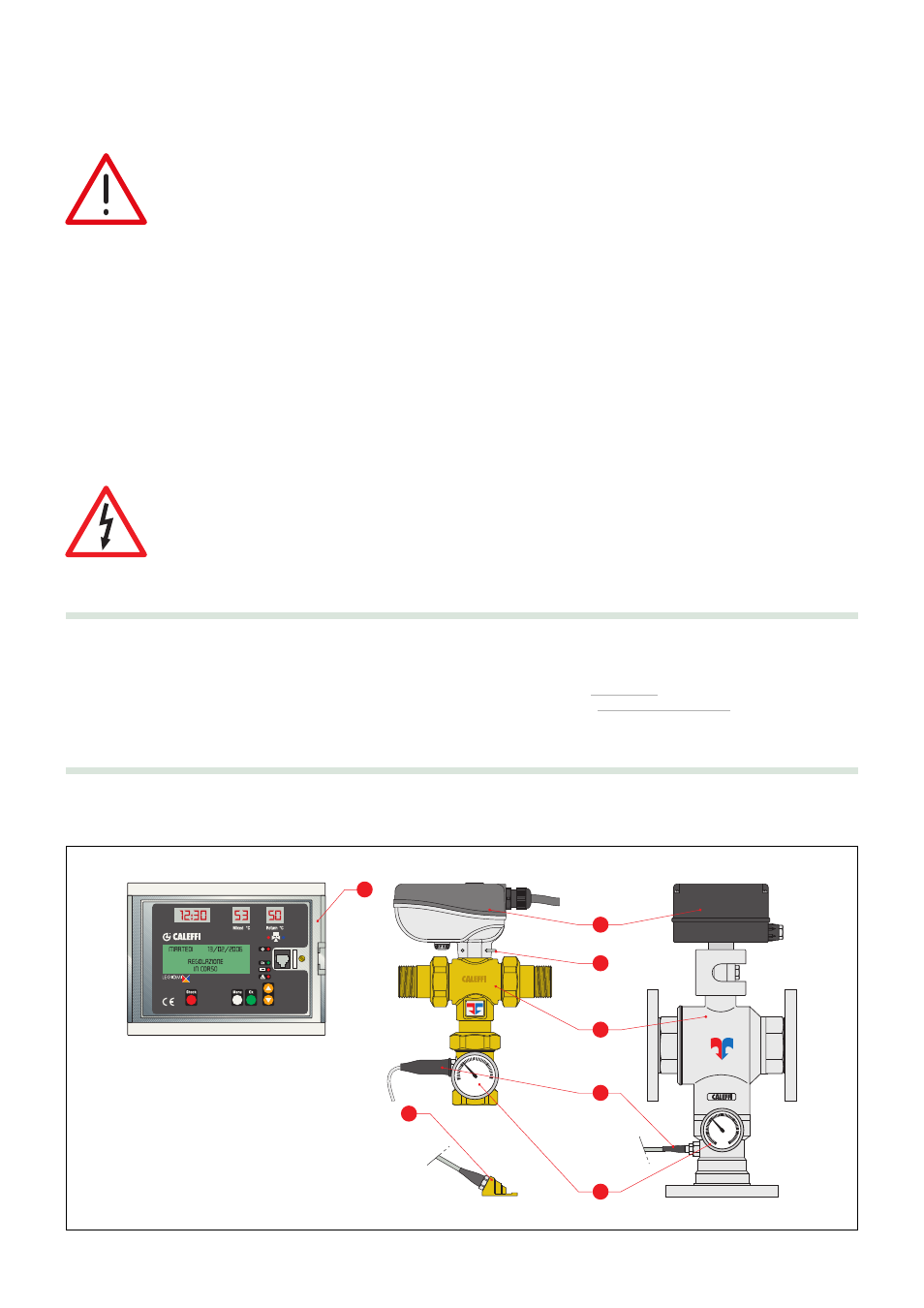

Componenti caratteristici
AVVERTENZE
Le seguenti istruzioni devono essere lette e comprese prima dell’installazione, messa in
servizio e manutenzione del miscelatore elettronico.
Il simbolo di sicurezza viene usato in questo manuale per attirare l’attenzione alle istruzioni relative
alla sicurezza. Il simbolo ha il seguente significato:
ATTENZIONE!
LA TUA SICUREZZA È COINVOLTA. UNA MANCANZA NEL SEGUIRE QUESTE
ISTRUZIONI PUÒ ORIGINARE PERICOLO.
∞C
0
20
80
60
40
1
3
2
6
4
5
∞C
0
20
80
60
40
100
120
7
- Il miscelatore elettronico deve essere installato da un installatore qualificato in accordo con i regolamenti
nazionali e/o i relativi requisiti locali.
- Se i miscelatori elettronici non sono installati, messi in servizio e manutenuti correttamente secondo le istruzioni
contenute in questo manuale, allora possono non funzionare correttamente e possono porre l’utente in pericolo.
- Assicurarsi che tutta la raccorderia di collegamento sia a tenuta idraulica.
- Nella realizzazione delle connessioni idrauliche, prestare attenzione a non sovrasollecitare meccanicamente le
filettature. Nel tempo si possono produrre rotture con perdite idrauliche a danno di cose e/o persone.
- Temperature dell’acqua superiori a 50°C possono provocare gravi ustioni. Durante l’installazione, messa in
servizio e manutenzione dei miscelatori elettronici, adottare gli accorgimenti necessari affinché tali temperature
non arrechino pericolo per le persone.
ATTENZIONE: Rischio di shock elettrico. Il retroquadro e la valvola miscelatrice
sono in tensione. Togliere l’alimentazione elettrica prima di effettuare interventi.
La mancata osservanza di queste indicazioni può provocare danni a persone o
cose.
2
Gamma prodotti
Serie 6000 Miscelatore elettronico con disinfezione termica programmabile. Versione filettata. Misure 3/4” - 1” - 1 1/4” - 1 1/2” - 2”
Serie 6000 Miscelatore elettronico con disinfezione termica programmabile. Versione flangiata. Misure DN 65 e DN 80
1) Regolatore digitale Legiomix
2) Valvola miscelatrice
3) Servomotore valvola miscelatrice
4) Sonda di mandata acqua miscelata
5) Sonda di ritorno (ricircolo)
6) Termometro di mandata acqua miscelata
7) Clip di bloccaggio motore
