3

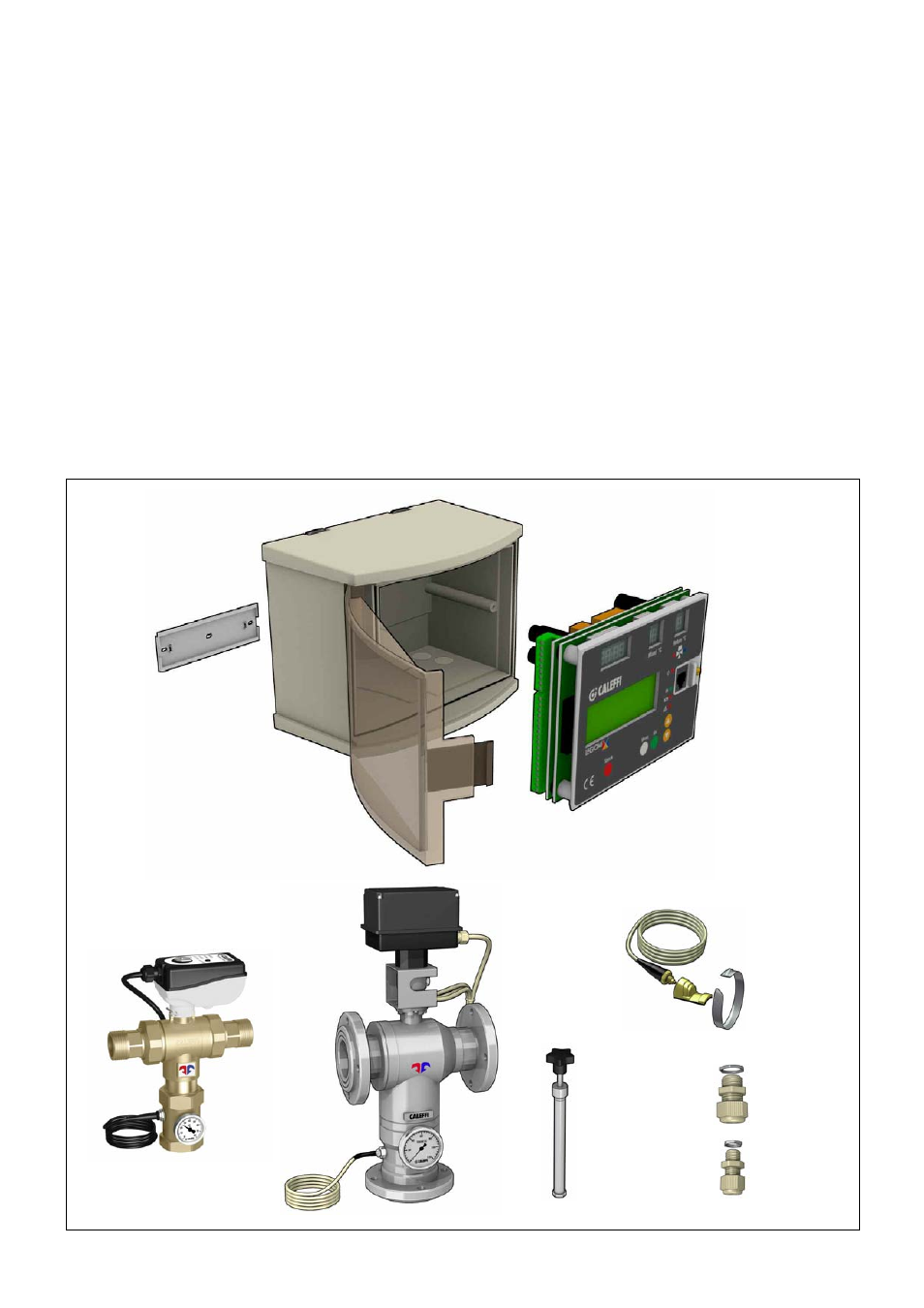

Composizione confezione
• Regolatore digitale composto da scatola di contenimento e base di collegamento elettrico
• Barra DIN e tasselli di fissaggio
• Valvola miscelatrice
• Servomotore
• Sonda di mandata
• Sonda di ritorno a contatto. Sonda di ritorno con pozzetto, opzionale, codice F69381 (non fornita di serie)
• Pressacavi
Sul corpo del contenitore, nella parte inferiore sono presenti 9 fori per il montaggio dei pressacavi, per garantire la protezione IP 54, così definiti:
- Alimentazione di rete: PG9 fornito già montato
- Comando valvola miscelatrice: PG11 fornito già montato
- Sonda di mandata PG7 fornito già montato
- Sonda di ritorno (ricircolo impianto): PG7 fornito non montato
- N.4 Contatti relè di segnalazione: PG9 forniti non montati
- Interfaccia dati RS485: PG7 fornito non montato
• Fusibili di ricambio
• Manuale di installazione e messa in servizio
• Manuale di guida rapida per l’utente, inserita in apposita tasca nella scatola di contenimento
• Leva per apertura manuale (solo per versioni flangiate).
n° 6
n° 3
leva
apertura
manuale
(solo per
versioni
flangiate)
sonda ritorno
a contatto
(ricircolo)
