© 2013 Cequent Performance Products 56007N 4-17-13 Rev. B
Avant du véhicule
Figure 4a
Intérieur du longeron
côté conducteur
Intérieur du longeron
côté conducteur
Prise
Desserrer deux boulons à embase
Figure 4c
Figure 4b
Extérieur du longeron
côté passager

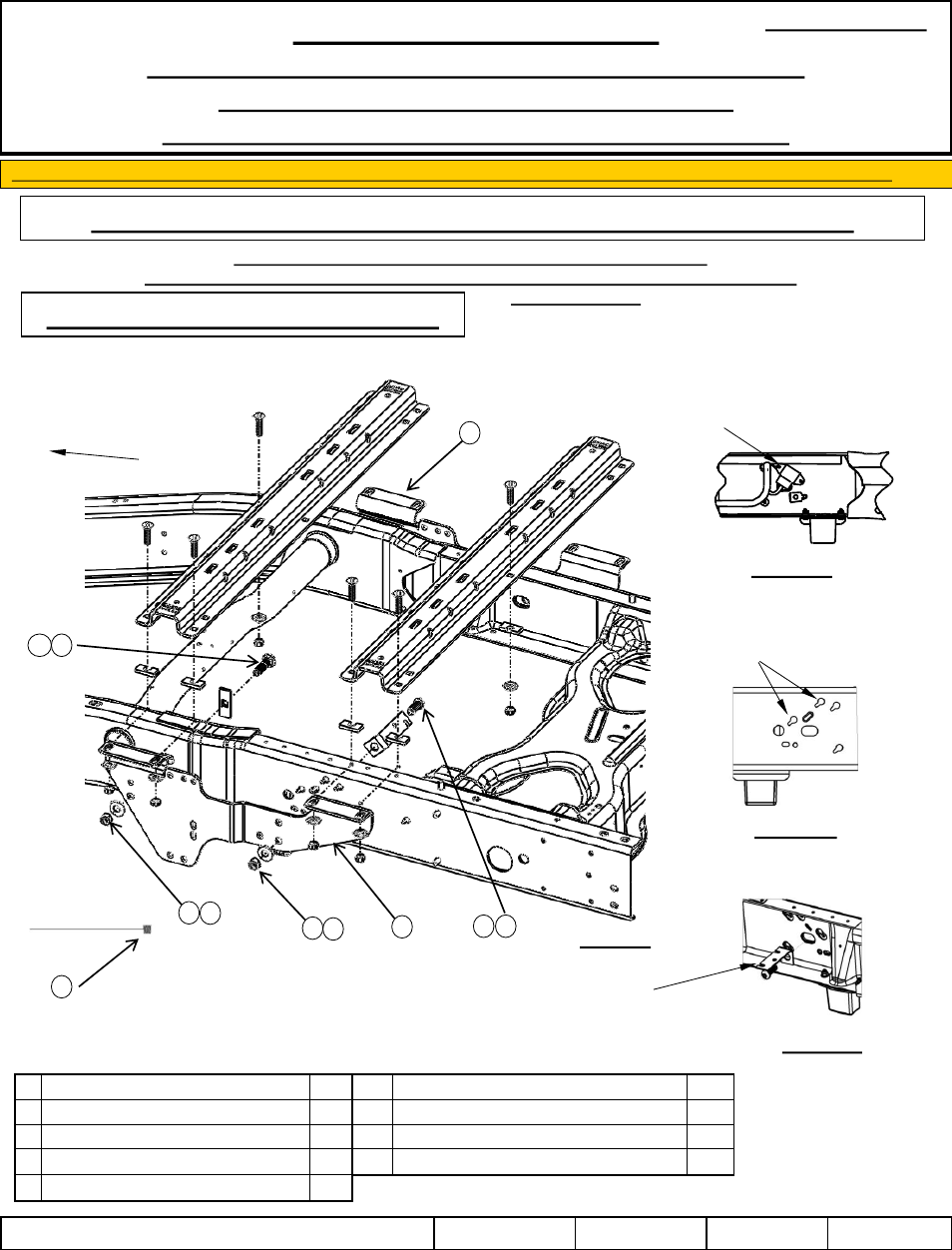

Figure 3
Cornière (incluse)
Toute pièce de visserie
indiquée sur la Figure 1 mais
non décrite dans le tableau ci-
dessous a été fournie avec
l'ensemble 30153.
Instructions d’installation
NÉCESSAIRE DE MONTAGE RAPIDE SUR MESURE REESE ®
POUR TRAVERSES 30153 REESE ® SEULEMENT
Camionnettes GM 1500/-2500 Light Duty “Classic” - 1999-2007
ATTENTION : En aucun cas nous ne recommandons de dépasser la capacité de remorquage indiquée par le fabricant du véhicule de remorquage concerné.
LIRE TOUTES LES INSTRUCTIONS AVANT L'INSTALLATION
Les supports du nécessaire de montage rapide sur mesure REESE ®
ne comprennent que la visserie nécessaire à la fixation des supports sur mesure sur le cadre.
INSTALLATION À 10 BOULONS
Équipement requis :
Visserie : 56007F
Clés : 15/16”
Mèches : 1/8”, 9/16”
Autres outils : Pointeau, ruban à mesurer, douille à tête Allen 3/8”
Numéro de pièce:
56007
1
2
3
3
7
6
4
4 5
8
9
# Description QTÉ # Description QTÉ
1 Support montage côté conducteur 1 6 Vis à tête ronde 5/8"-11 Gr. 8 2
2 Support montage côté passager 1 7 Boulon carross. 5/8"-11X2.5 Gr. 8 2
3 Écrou hexagonal 5/8"-11 4 8 Bloc de renforcement 2
4 Rondelle conique 5/8” 4 9 Fil de tirage 5/8” 4
5 Cornière 1
Feuille3 de 7
