ESPACIADOR DE
5/16” DE GROSOR
(10)
* PERNO DE
CARRUAJE ½” x 2”
(10)
BASTIDOR
DEL LADO
DEL
CONDUCTOR
*ARANDELA DENTADA DE
1/2", Y TUERCA (10)
1
4
6 5
2
3
FRENTE DEL
VEHÍCULO

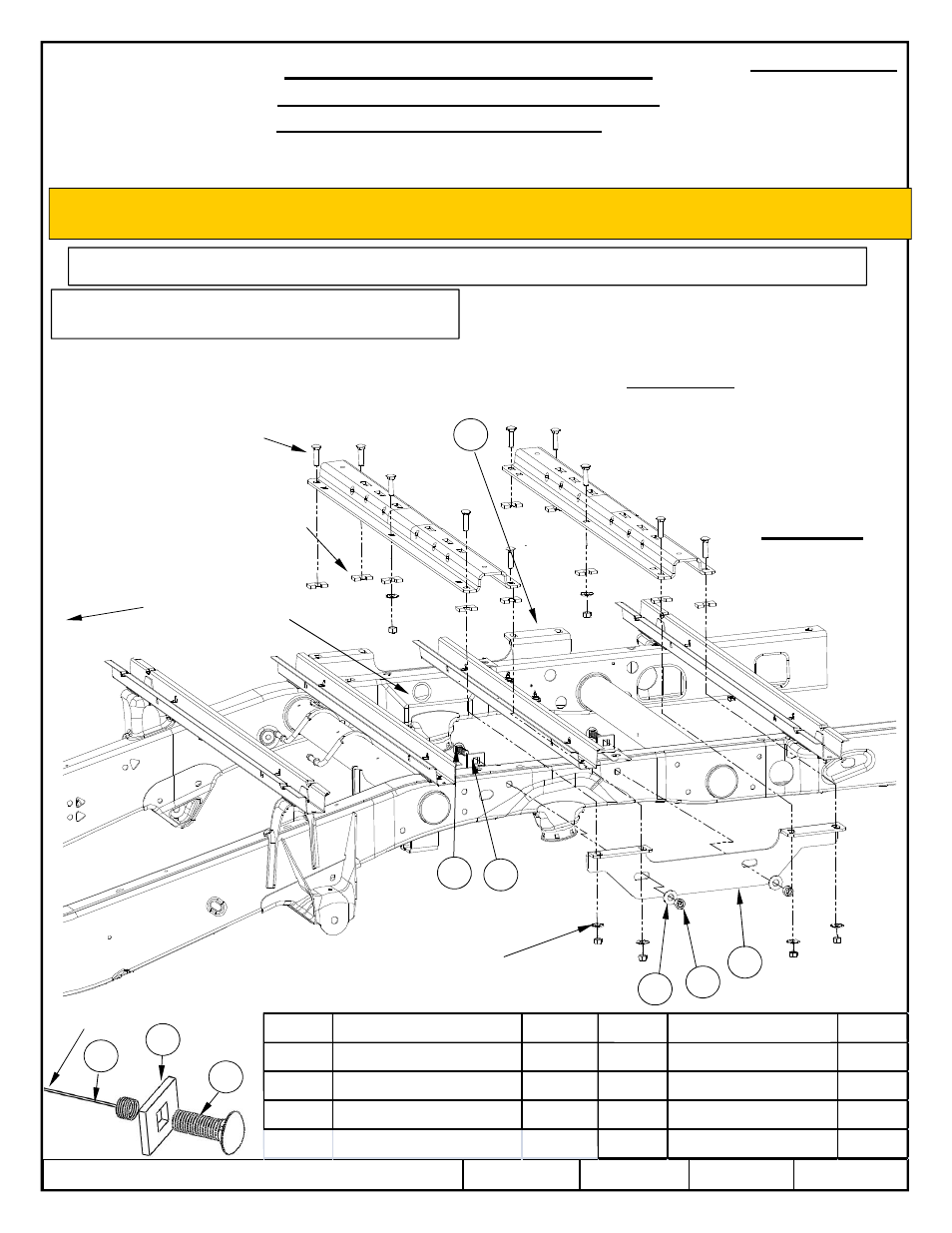

Figura 1
ORIFICIO DE
ACCESO
Equipo necesario:
Kit de tornillos: 56001F
Llaves: ¾” y 15/16”
Brocas de taladro: Taladro 1/8" y 9/16"
Otras herramientas: Perforador central, cinta
de medir
ADVERTENCIA:
Bajo ninguna circunstancia Cequent Performance Products, Inc. recomienda exceder la capacidad de remolque del
vehículo recomendada por el fabricante del vehículo de remolque.
2011.2014 Cequent Performance Products, Inc. - Impreso en México Hoja 5 de 12 56001N 04/16/14 Rev. C
Instrucciones de instalación
KIT DE MONTAJE DE INSTALACIÓN
RÁPIDA A LA MEDIDA REESE ® 2011 y
posterior Chevrolet /GMC 2500/3500
Instalación de base 6’6” y 8’ para Pickup
Número de parte
56001
LEA TODAS LAS INSTRUCCIONES ANTES DE EMPEZAR LA INSTALACIÓN
4
3
7
ENSAMBLE DEL
CABLE DE
HALAR
Extremo libre del
cable de halar
Los tornillos que aparecen con (*) se suministran con el kit
de largueros 30153. **
Los soportes de montaje de instalación rápida a la medida sólo incluyen las piezas para instalar los soportes a la
medida al bastidor.
PIEZA DESCRIPCIÓN CANT. PIEZA DESCRIPCIÓN CANT.
1 SOPORTE DEL BASTIDOR 1 4 PLACA ORIF. CUADRADO 4
2 SOPORTE DEL BASTIDOR, RH 1 5
TUERCA DENTADA 5/8
" 4
3 PERNO CARRUAJE 5/8-11 x 2" 4 6 TUERCA HEX. 5/8-11 4
7 CABLE DE HALAR 5/8-11 4
