Números de partes:
87451
75579
44586
El enganche se muestra en la
posición correcta
Equipo necesario:
Llaves: 13mm, 15mm, 18mm
Brocas de taladro: Ninguna
1. Baje el escape al retirar el perno que une el soporte del gancho más posterior al larguero del bastidor del lado del pasajero. Retenga el
perno para reinstalación.
2. Encaje el tubo protector plástico en su lugar sobre la tubería del aire acondicionado en el lado del pasajero cerca del perno, si lo hay. Ver Figura 2 arriba.
3. Retire los pernos existentes de los largueros del bastidor como se muestra en la Figura 2, (3) en el costado del conductor, (2) en el costado
del pasajero y retenga para la instalación del enganche.
3. Retire el remache plástico que sostiene la solapa de plástico para barro al bastidor del lado del conductor. Es posible que tenga que recortar el
plástico después del paso (4). No reinstalará el remache plástico.
4. Levante el enganche a su posición como se muestra en la Figura 1 y una con los pernos existentes que se retiraron en el paso 2. Apriete a
mano.
5. Empuje el enganche hacia el costado del conductor, de manera que el soporte del costado del pasajero esté levantado contra el recolector
del baúl, y apriete los tornillos a las siguientes especificaciones.
6. Levante el escape de nuevo a su posición y vuelva a instalar el perno que se quitó en el paso 1.
Nota: Rotar el soporte del gancho del escape antes de apretar agregará espacio entre el soporte lateral y el escape .
Apriete todos los tornillos M10 CL10.9 con una llave de torsión a 53 Lb.-pies (72 N*M)
Apriete todos los tornillos M12 CL10.9 con una llave de torsión a 92 Lb.-pies (125 N*M)
z 2009, 2011, 2014 Cequent Performance Products – Impreso en México Hoja 3 de 3 75579N 1-29-14 Rev. G
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
Kit de tornillos: 75579F
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso 5000 (2270 Kg.) 500 (227 Kg.)
Carga de peso
Montaje de bola
4000 (1816 Kg.) 400 (182 Kg.)
Ubicación del acceso al cableado: SUV1, SUV2
Placa protectora
Tuercas de soldar
Perno M10 existente
Perno M12 existente
Perno M10 existente
Perno M12 existente

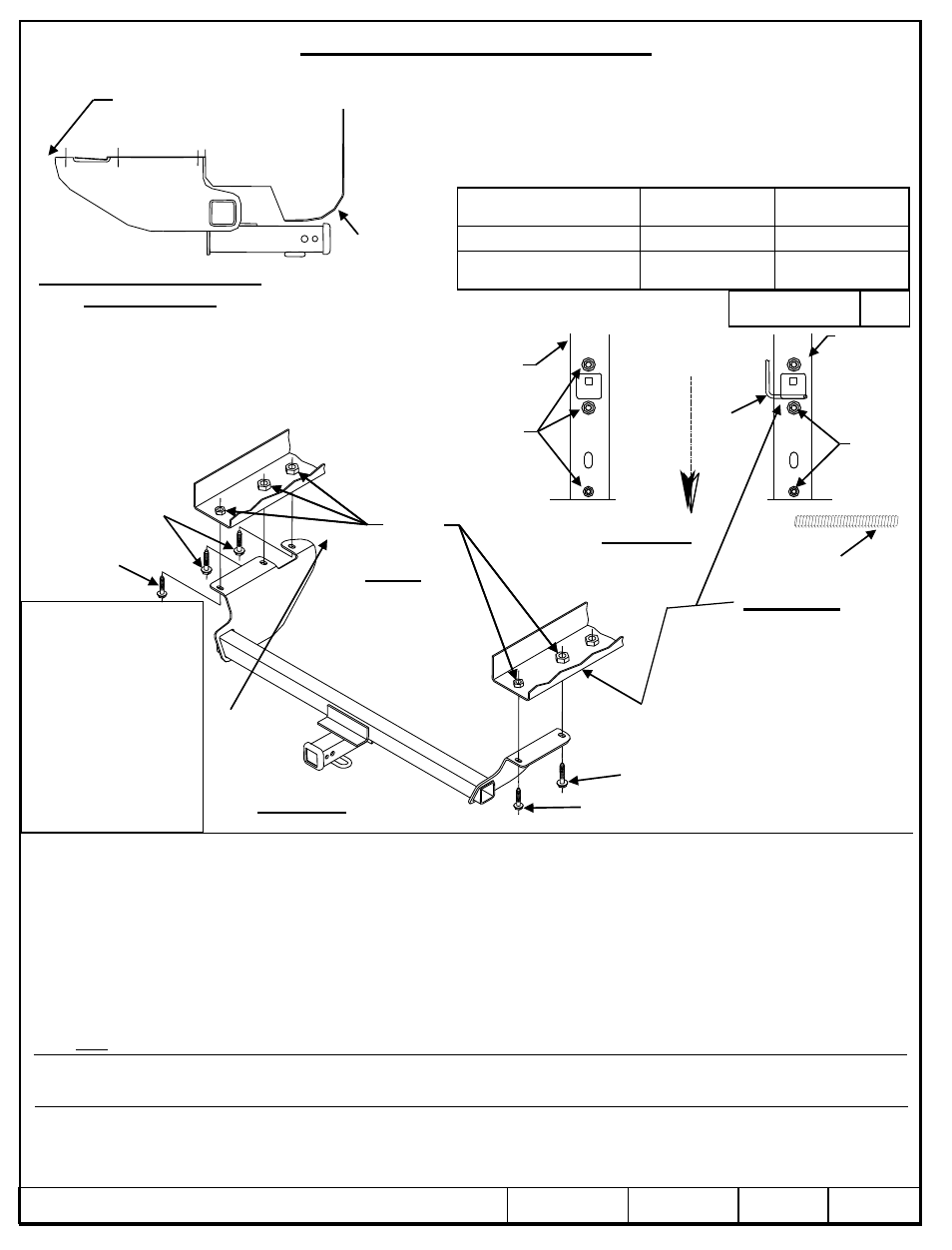

Figura 1
Línea central del
vehículo Costado del conductor
Larguero del bastidor
Larguero del
bastidor del
costado del
pasajero
Retire
el perno
Retire el perno
Figura 2
Bastidor del vehículo
Nota:
Se usan
todos los
pernos en el
vehículo
Instrucciones de instalación
Solapa plástica para barro
en esta área. Retire el
remache plástico que
sostiene la solapa de
plástico al bastidor. El
enganche debe hacer
contacto con el bastidor de
metal. Es posible que tenga
que recortar la esquina de la
solapa de plástico para
barro después de instalar el
enganche. No vuelva a
instalar el remache.
UHI75223
Atención:
En algunos vehículos
las líneas del aire
acondicionado están
muy cercanas a este
accesorio. Tenga
cuidado de no dañar
las líneas cuando
instala el enganche.
Tubería de aire
acondicionado,
algunos
modelos
Tubo protector
plástico, vista
magnificada
Chrysler Town & Country
Dodge Grand Caravan
VW Routan
Ram C/V Tradesman
Calificación de
accesorios
C
