Instrucciones de instalación
ACURA MDX
Se ajusta a cualquier mini-llanta de repuesto almacenada debajo del
vehículo. No se ajusta a llanta de repuesto de tamaño completo.
Números de partes:
87474
75614
N l l i f i t l lifi ió d l
Placa protectora/Parachoques
44594
78217
U-Haul
El enganche se muestra en la posición correcta
Equipo necesario:
Kit de tornillos: 75614F
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
Tipo de enganche
Peso máximo
bruto del
remolque (LB)
Peso máximo de
la horquilla
Distribuidor de peso 5000 (2270 Kg) 500 (227 Kg)
Carga de peso
Montaje de bola
4000 (1816 Kg) 400 (182 Kg)
Ubicación del acceso al cableado: SUV 1, SUV 2
Llaves: 19 mm, 17mm, 10mm
Brocas de taladro: N/A
Tuercas de soldar
existentes
Ambos lados
1
Protector de calor
1. Retire la llanta de repuesto.
2. Baje el escape del vehículo al quitar los ganchos de hule más posteriores, en ambos lados.
3. Quite los protectores de calor.
1 Cant. (8) Ensanchado perno hexagonal, M14 x 1.50 x 40mm CL10.9
Se ajusta a cualquier mini-llanta de repuesto almacenada debajo del vehículo. No se ajusta a llanta de repuesto de tamaño completo.
p

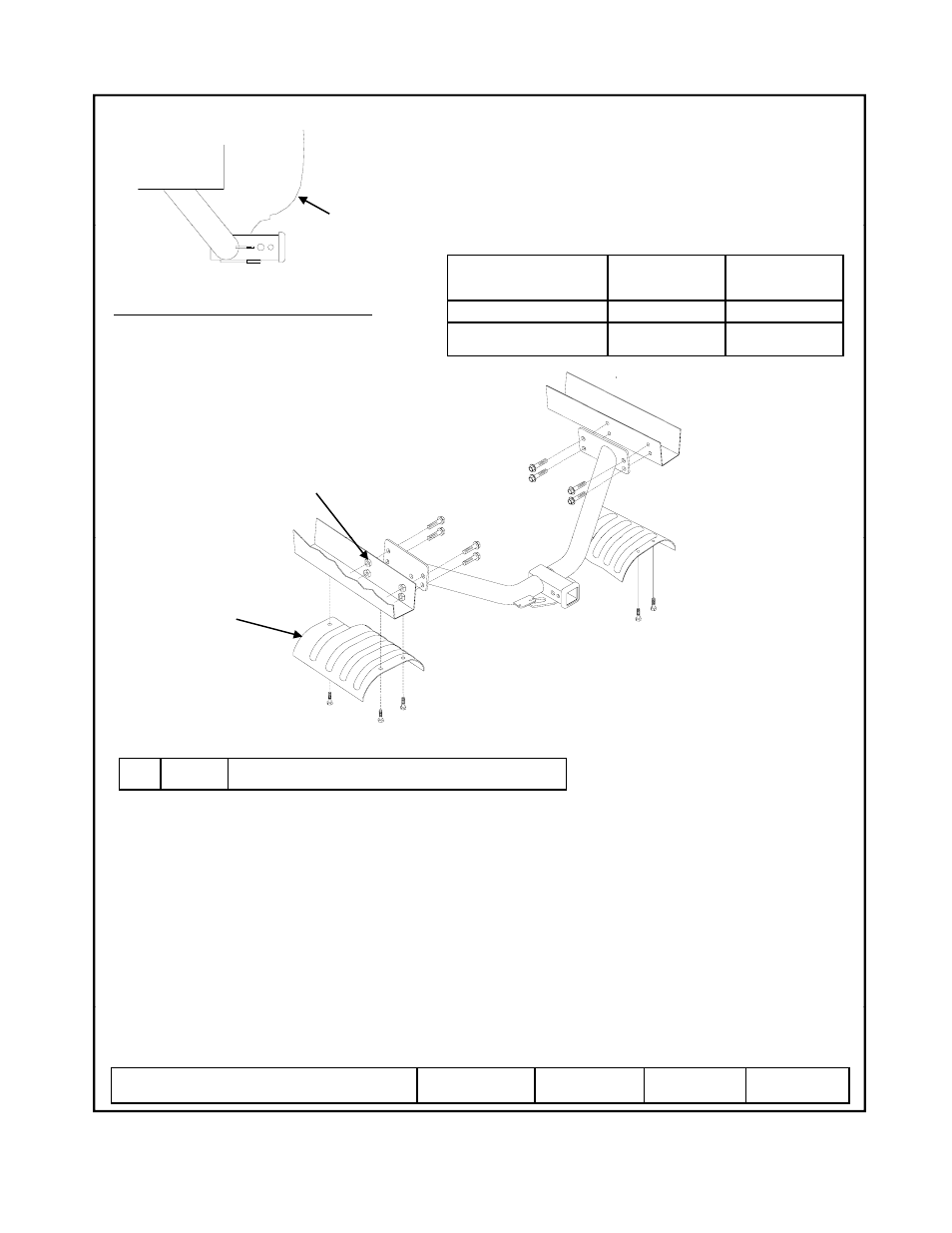

4. Levante el enganche a su posición e instale (8) ensanchado pernos hexagonales M14 en las tuercas de soldar
existentes como se muestra.
5. Apriete todos los pernos M14 a la especificación correcta.
6. Vuelva a instalar los protectores de calor – apriete los pernos. Vuelva a instalar los el escape.
7. Vuelva a instalar la llanta de repuesto.
Apriete todos los tornillos M14 CL10.9 con una llave de torsión a 90 Lb.-pies (122 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape Se debe retirar y reemplazar un enganche
z 2007, 2010, 2011 Cequent Performance Products Hoja 3 de 3 75614N 1-7-11 Rev. C
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche
o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso
o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York,
V.E.S.C. Regulación V-5 y SAE J684
