4. Creare i collegamenti con filo schermato intrecciato e collegare la schermatura all'estremità del
componente o del loop di controllo.
• Non collegare la schermatura a entrambe le estremità del cavo.
• L’uso di un cavo non schermato può determinare emissioni in radiofrequenza o livelli di
suscettività più elevati di quelli consentiti.
• La resistenza loop massima è 500 Ohm.
5. Chiudere il coperchio del controller e serrare le relative viti.
6. Configurare le uscite del controller.

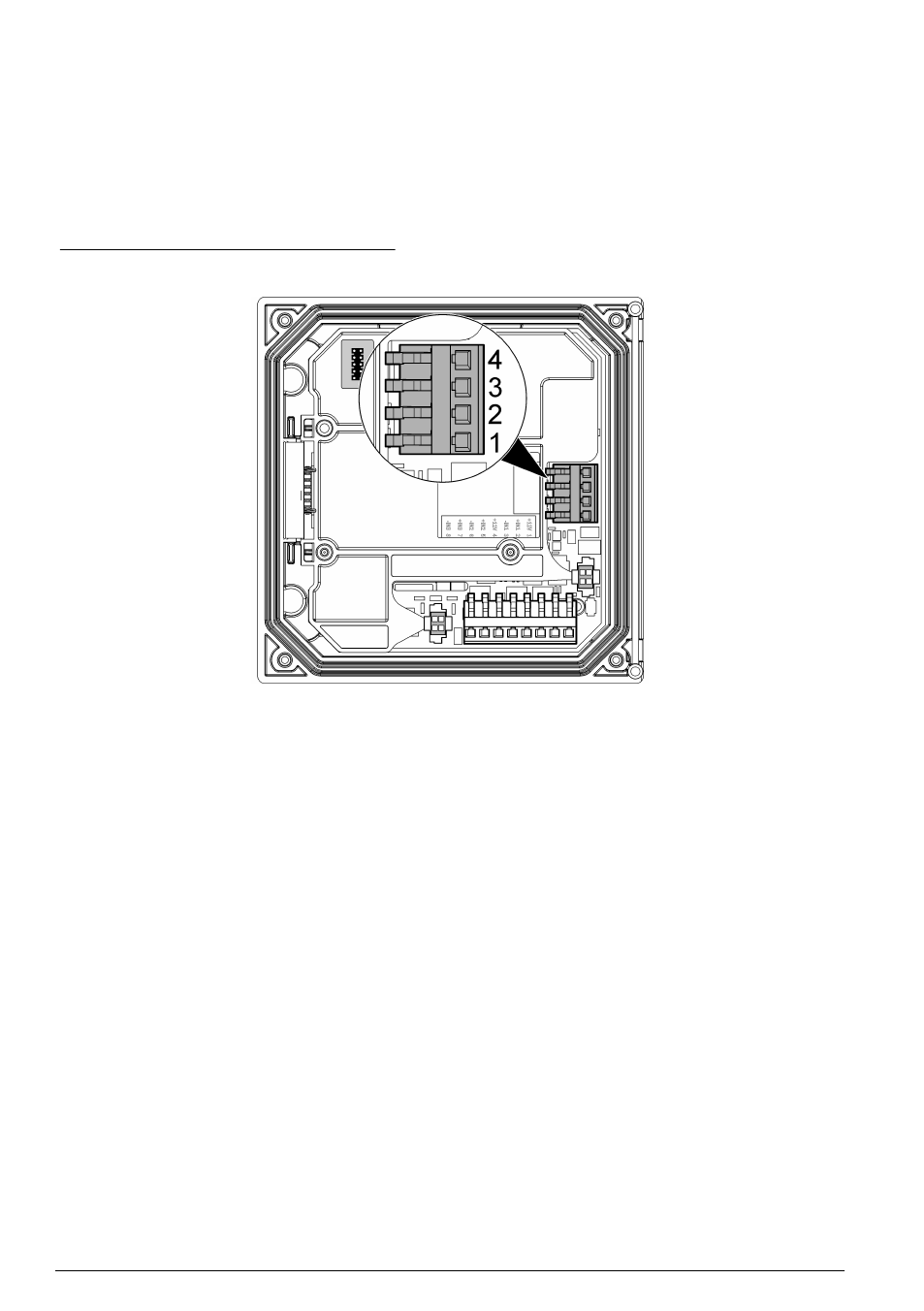

Figura 3 Collegamenti uscita analogica
Collegamento dell'uscita digitale per le comunicazioni opzionale
Sono supportati i protocolli per le comunicazioni Modbus RS485, Modbus RS232, Profibus DPV1 e
HART Il modulo di uscita digitale opzionale si trova nella posizione indicata dalla voce 4 nella
a pagina 54. Per ulteriori informazioni, fare riferimento alle istruzioni fornite con il modulo di
rete.
ed effettuare una ricerca per iregistri Modbus oppure accedere a qualsiasi pagina di prodotto sc200.
Collegamento delle tubazioni dei campioni e di scarico
Collegare il campione e le tubazioni di scarico sul retro del pannello.
1. Collegare la tubazione del campione al raccordo di ingresso del tubo con diametro esterno da
4/6 mm.
2. Collegare una tubazione di scarico al raccordo del tubo di scarico con diametro esterno da
6/8 mm. Mantenere la tubazione di scarico più corta possibile a pressione atmosferica.
