Page 217: Kytke johtoliitännät ohjaimeen, ks, Huomautus
4. Tee liitännät käyttämällä parikaapelin suojattua johtoa ja kytke suoja valvotun komponentin
päähän tai virtasilmukan päähän.
• Älä kytke suojaa kaapelin molempiin päihin.
• Suojaamattoman kaapelin käyttäminen voi aiheuttaa radiotaajuussäteilyä tai sallittua
suuremman herkkyystason.
• Suurin sallittu silmukkavastus on 500 ohmia.
5. Sulje ohjaimen kansi ja kiristä kannen ruuvit.
6. Määritä ohjaimen lähdöt.

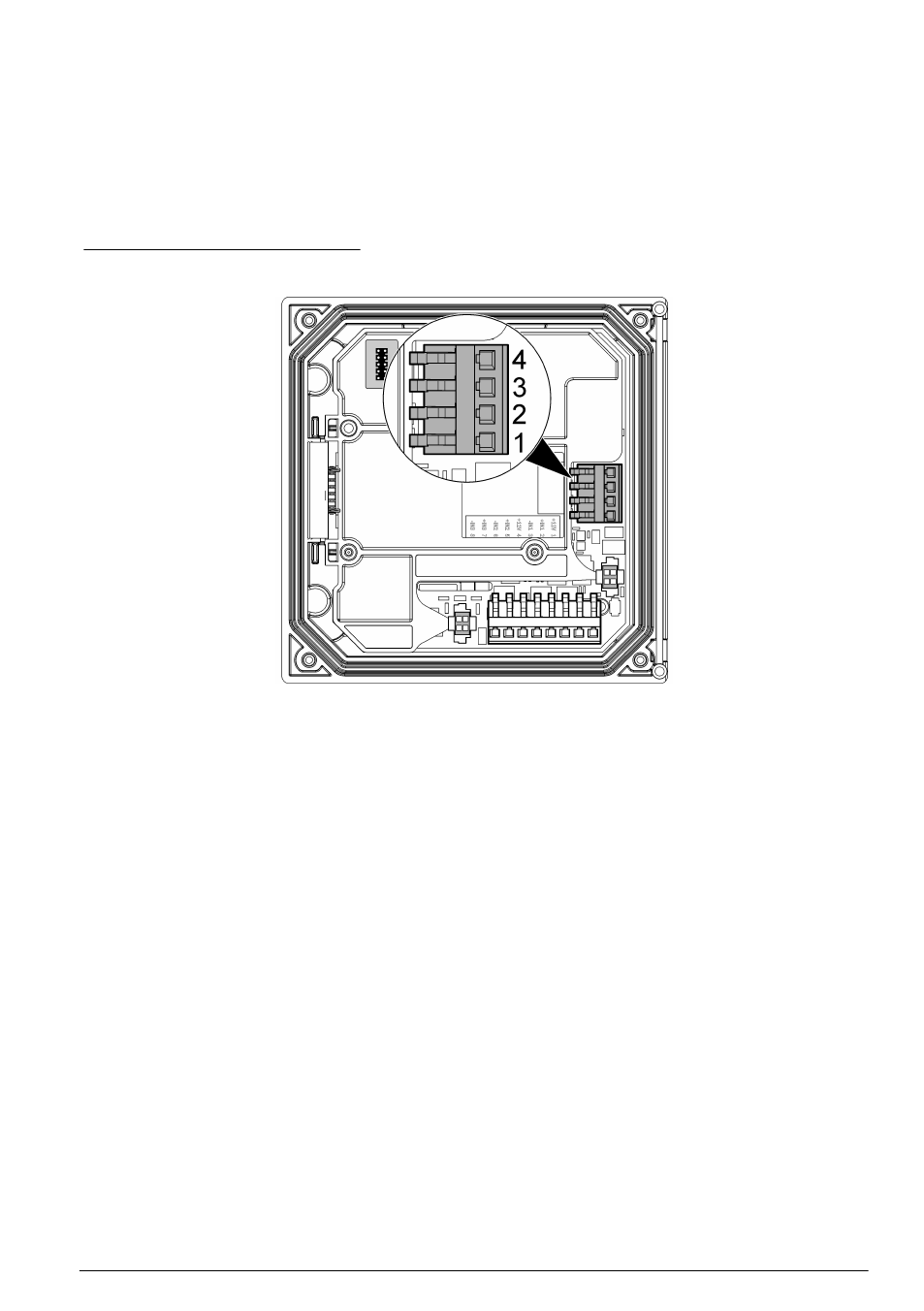

Kuva 3 Analogiset lähtöliitännät
Valinnaisen digitaalisen tiedonsiirtolähdön kytkeminen
Laite tukee Modbus RS485-, Modbus RS232-, Profibus DPV1- ja HART-tiedonsiirtoprotokollia.
Valinnaisen digitaalisen lähtömoduulin asennuspaikka on kuvattu kohdassa 4
sivulla 211.
Lisätietoja on verkkomoduulin mukana toimitetuissa ohjeissa.
hakemalla Modbus-rekistereitä tai siirtymällä jollekin sc200-tuotesivulle.
Näytteenotto- ja poistoletkujen kytkeminen
Kytke näyte- ja poistoputket paneelin taustan liitoksiin.
1. Kytke näyteputki syötön 4/6 mm:n OD-putkiliitokseen.
2. Kytke poistoputki poiston 6/8 mm:n OD-putkiliitokseen. Pidä poistoputki mahdollisimman lyhyenä
ilmakehän paineessa.
Suomi 217
