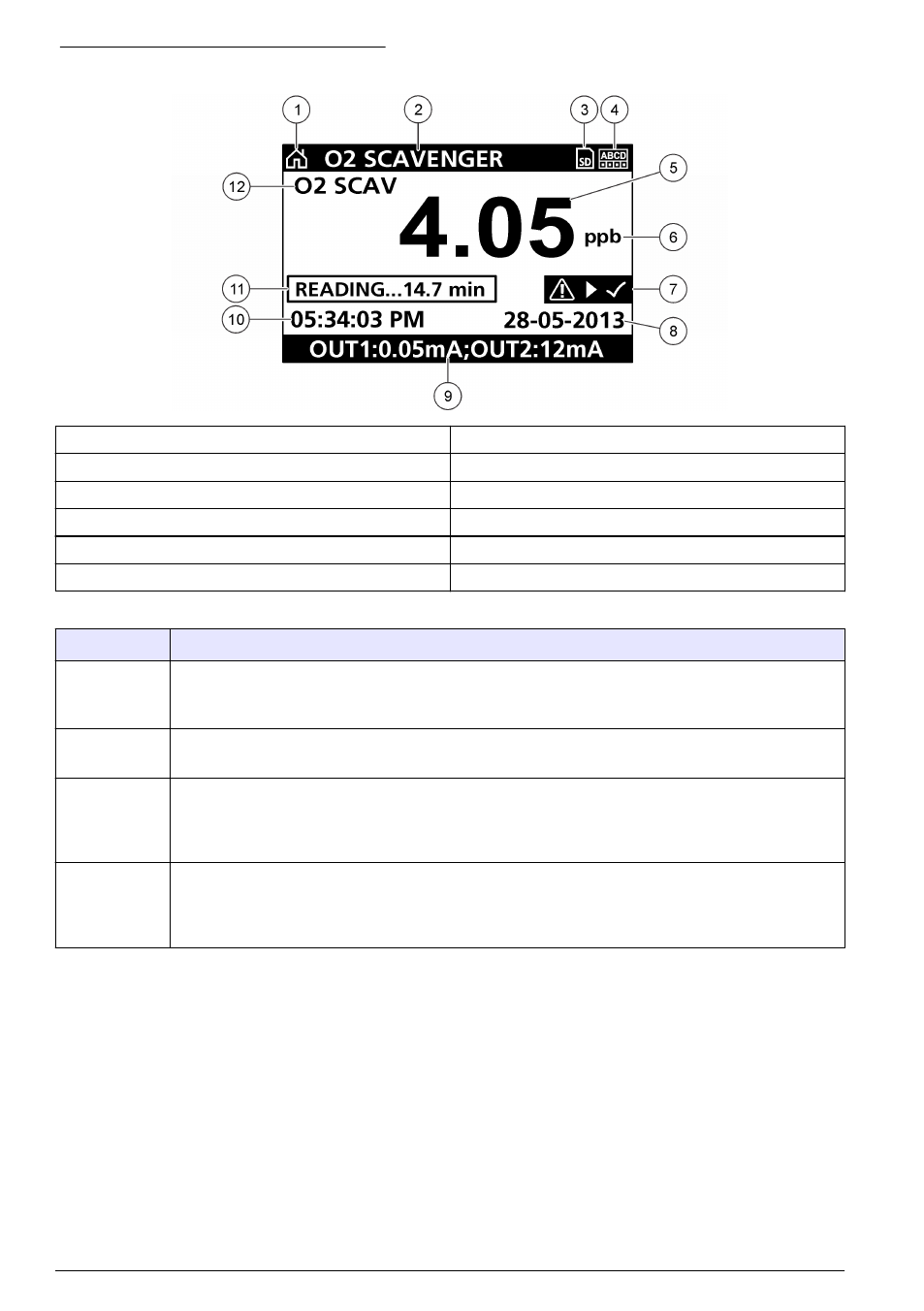

Kuva 5 Esimerkki päämittausnäytöstä
1 Aloitusnäytön kuvake
7 Varoitustilarivi
2 Anturin nimi
8 Päivämäärä
3 SD-muistikortin kuvake
9 Analogiset lähtöarvot
4 Releen tila-ilmaisin
10 Kellonaika
5 Mittausarvo
11 Etenemispalkki
6 Mittausyksikkö
12 Mittausparametri
Taulukko 4 Kuvakkeiden kuvaukset
Kuvake
Kuvaus
Aloitusnäyttö
Tämä kuvake voi vaihdella näytön tai valikon mukaan. Jos laitteessa on esimerkiksi SD-
muistikortti, sen kuvake näkyy tässä näytössä käyttäjän ollessa SD Card Setup (SD-kortin
asetukset) -valikossa.
SD-muistikortti Tämä kuvake näkyy vain, jos kortinlukijassa on SD-kortti. Kuvake näkyy vasemmassa
yläkulmassa, kun käyttäjä on SD Card Setup (SD-kortin asetukset) -valikossa.
Varoitus
Varoituskuvakkeessa on kolmion sisällä oleva huutomerkki. Varoituskuvake tulee näkyviin
päänäytön oikealle puolelle mittausarvon alle. Painamalla ENTER-näppäintä ja valitsemalla
sitten laitteen voit tarkastella siihen liittyviä ongelmia. Varoituskuvake poistuu näkyvistä heti, kun
kaikki ongelmat on korjattu tai kuitattu.
Virhe
Virhekuvakkeessa on ympyrän sisällä oleva huutomerkki. Kun ilmenee virhe, virhekuvake ja
mittausnäyttö vilkkuvat vuorotellen päänäytössä. Voit tarkastella virheitä painamalla MENU
(Valikko) -näppäintä ja valitsemalla Diagnostics (Vianmääritys). Valitse sitten laite nähdäksesi
laitteessa mahdollisesti olevat ongelmat.
Lisänäyttömuodot
• Voit vaihtaa mittauksen parametreja painamalla päämittausnäytössä YLÄ- ja ALA-nuolinäppäimiä.
• Paina päämittausnäytössä OIKEAA nuolinäppäintä, jos haluat jakaa näytön enintään neljälle
mittausparametrille. Painamalla OIKEAA nuolinäppäintä voit lisätä mittauksia. Painamalla
VASENTA nuolinäppäintä voit tarvittaessa siirtyä päämittausnäyttöön.
• Paina päämittausnäytössä VASENTA nuolinäppäintä, jos haluat siirtyä graafiseen näyttöön
(lisätietoja parametrien määrityksestä on kohdassa
sivulla 220). Painamalla
YLÄ- ja ALA-nuolinäppäimiä voit vaihtaa mittauskuvaajaa.
Graafinen näyttö
Grafiikka näyttää käytettyjen kanavien konsentraation ja lämpötilan mittaukset. Grafiikka
mahdollistaa kehityssuuntien helpon valvonnan ja se näyttää muutokset prosessissa.
