3. Отрегулируйте положение кабелей и затяните кабельный фиксатор.
4. Выполните подключения при помощи экранированной витой пары и подключите экран со
стороны управляемого элемента или со стороны контура управления.
• Не подключайте экран с обоих концов кабеля.
• При использовании неэкранированного кабеля может испускаться радиочастотное
излучение или уровень восприимчивости может оказаться выше допустимого.
• Максимальное сопротивление контура составляет 500 Ом.
5. Закройте крышку контроллера и затяните винты крышки.
6. Настройте выходы контроллера.

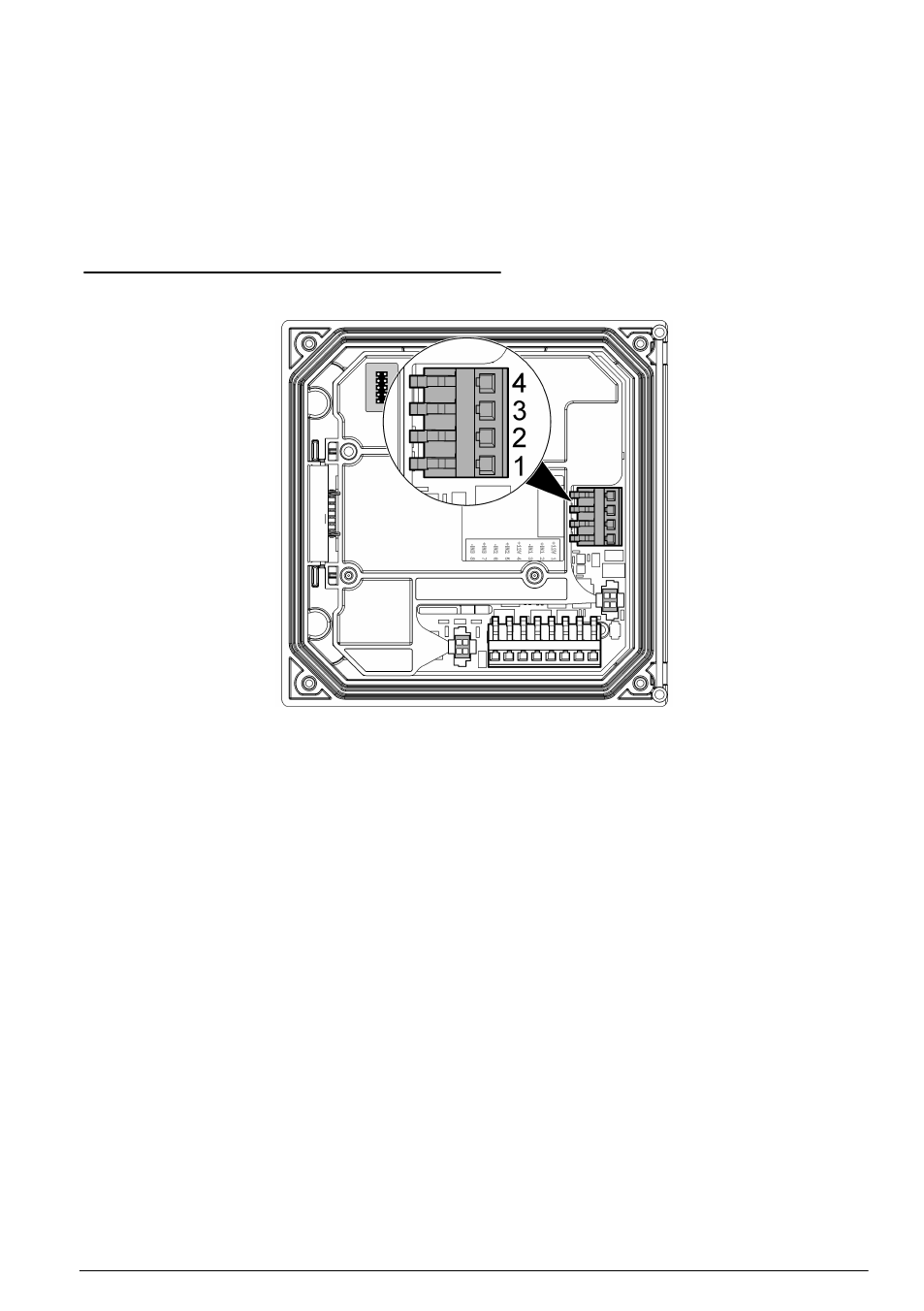

Рисунок 3 Подключение аналоговых выходов
Подключение опционального цифрового коммуникационного выхода
Производителем поддерживаются коммуникационные протоколы Modbus RS485, Modbus
RS232, Profibus DPV1 и HART. Опциональный цифровой коммуникационный модуль
устанавливается в месте, обозначенном цифрой 4 на
на стр. 235. Для получения
более подробных сведений см. инструкцию к сетевому модулю.
Подробнее о реестрах Modbus можно узнать на веб-сайте
или
(следует выполнить поиск по Реестры Modbus), или перейдите на любую
страницу по серии sc200.
Соедините пробоотборную и дренажную линии
Подключите пробоотборную и дренажную линии к фитингам на задней части панели.
1. Подключите пробоотборную линию к входному трубчатому фитингу наружным диаметром
4/6 мм.
2. Подключите дренажную линию к дренажному трубчатому фитингу наружным диаметром
6/8 мм. Старайтесь, чтобы дренажная линия была как можно короче при атмосферном
давлении.
