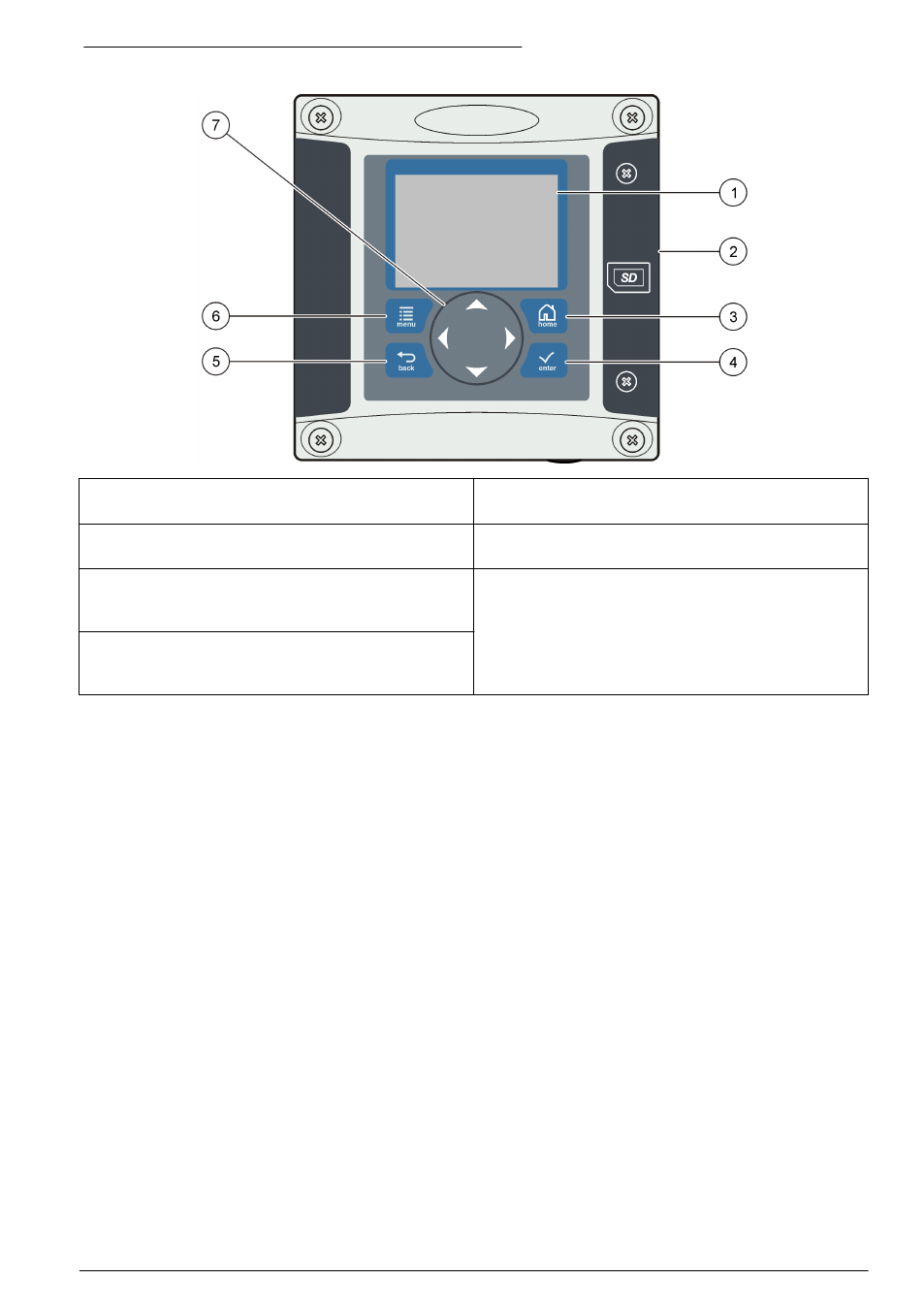

Рисунок 4 Обзор клавиатуры и передней панели
1 Дисплей прибора 5 Клавиша BACK (Назад). Для перехода на один
уровень назад в структуре меню.
2 Крышка гнезда SD-карты памяти 6 Клавиша MENU (Меню). Для перехода к меню
настроек из других экранов и подменю.
3 Клавиша HOME (Начальный экран). Для
перехода на начальный экран измерений с
других экранов и из подменю.
7 Клавиши направлений. Для перехода по меню,
изменения настроек, увеличения и уменьшения
числовых значений.
4 Клавиша ENTER (Ввод). Для подтверждения
входных данных, обновлений и выведенных
опций меню.
Входы и выходы задаются и настраиваются с передней панели при помощи клавиатуры и
экрана дисплея. Пользовательский интерфейс используется для задания и настройки входов и
выходов, создания данных журнала, расчета значений и калибровки датчиков. Интерфейс SD
можно использовать для записи данных журнала и обновления программного обеспечения.
Дисплей
На Рисунок 5 показан пример основного экрана измерений с датчиком, подключенным к
контроллеру.
На передней панели дисплея выводятся данные измерений датчика, параметры калибровки и
настройки, сообщения об ошибках, предупреждения и другие данные.
