Analoge uitgangsaansluitingen
W A A R S C H U W I N G
Mogelijk electrocutiegevaar. Koppel altijd de voeding van het instrument los bij het maken van
elektrische aansluitingen.
W A A R S C H U W I N G
Mogelijk electrocutiegevaar. Om de NEMA/IP-classificatie van de behuizing te behouden, mogen er
voor het leggen van kabels in het instrument uitsluitend doorvoertules en kabelwartels worden gebruikt
die ten minste voldoen aan NEMA 4X/IP66.
Er zijn twee geïsoleerde analoge uitgangen (1 en 2) aanwezig (
worden meestal gebruikt voor analoge signalering of voor het bedienen van externe apparaten..

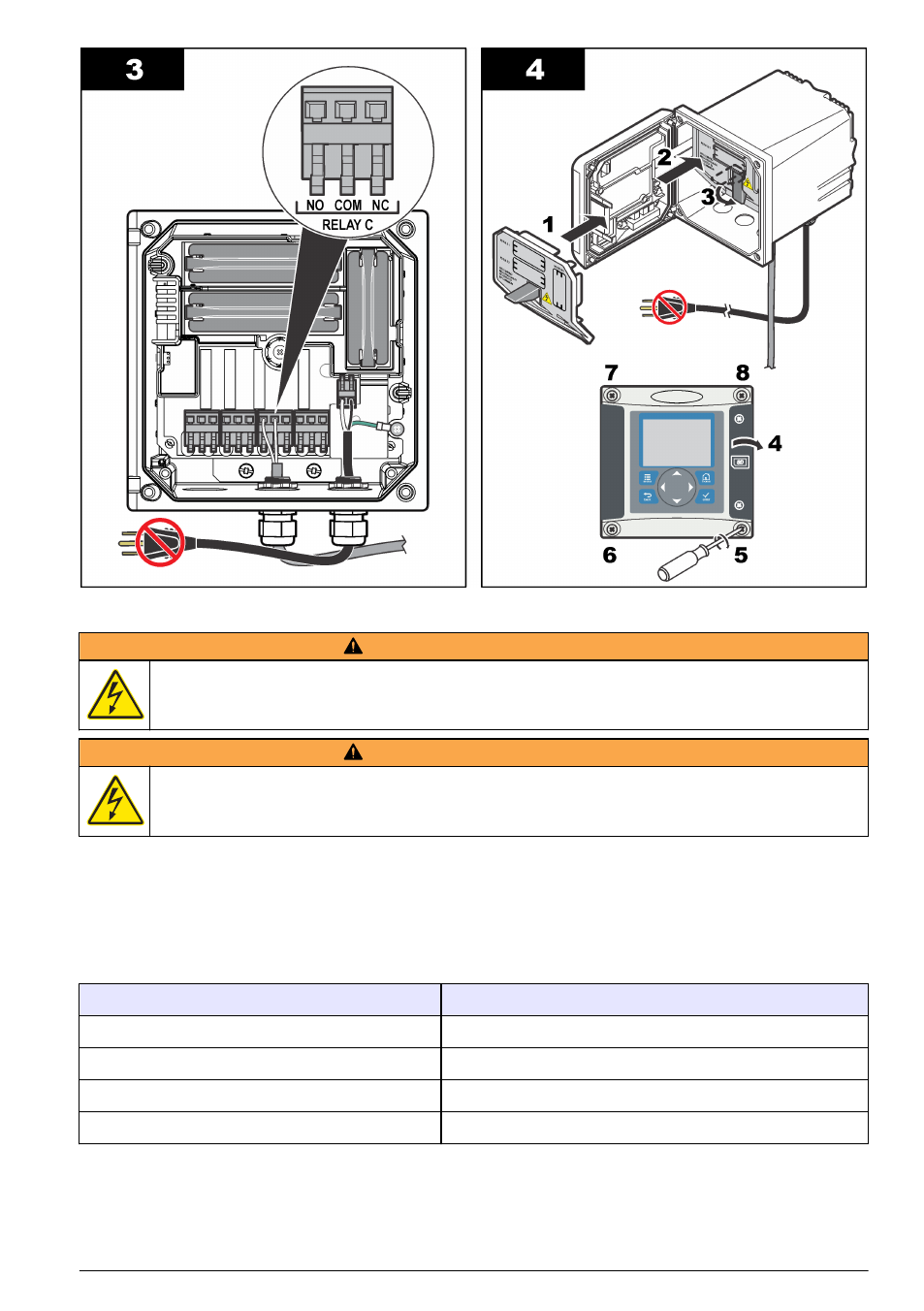

Sluit de bedrading aan op de controller zoals weergegeven in
toont de achterzijde van het controllerdeksel en niet de binnenzijde van het
compartiment van de hoofdcontroller.
Tabel 3 Uitgangsaansluitingen
Recorderbedrading
Positie op de printplaat
Uitgang 2–
4
Uitgang 2+
3
Uitgang 1–
2
Uitgang 1+
1
1. Open het deksel van de controller.
2. Leid de bedrading door de trekontlasting.
3. Pas de draad indien nodig aan en zet de trekontlasting vast.
