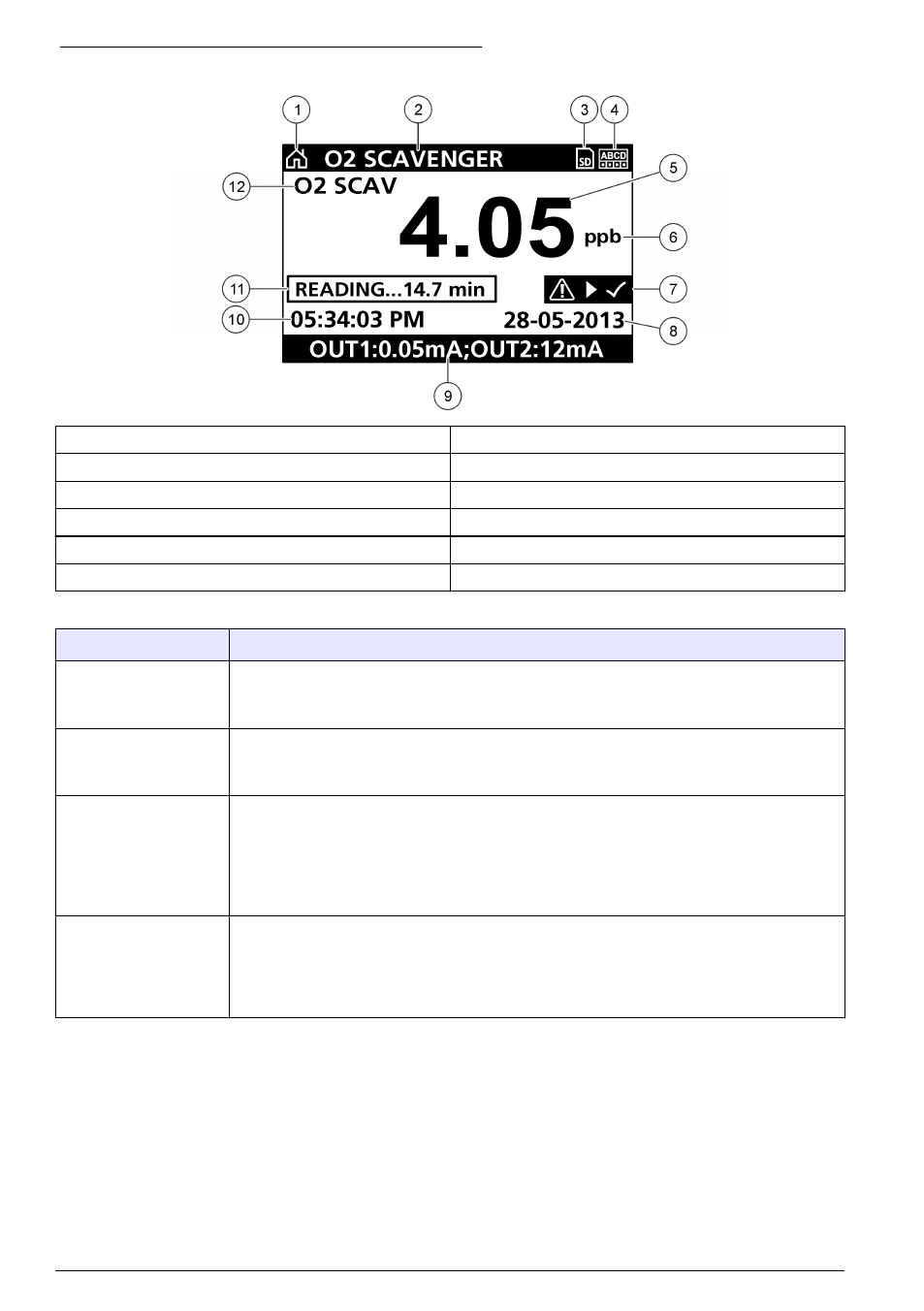

Abbildung 5 Beispiel des Haupt-Messbildschirms
1 Symbol des Startbildschirms 7 Statusleiste der Warnmeldungen
2 Sensorbezeichnung 8 Datum
3 SD-Speicherkarten-Symbol 9 Werte des analogen Ausgangs
4 Anzeige des Relaisstatus 10 Uhrzeit
5 Messwert 11 Statusbalken
6 Messeinheit 12 Messparameter
Tabelle 4 Symbolbeschreibung
Symbol Beschreibung
Bildschirmanzeige
Home Dieses Symbol hängt vom angezeigten Bildschirm oder Menü ab. Wenn beispielsweise
eine SD-Speicherkarte installiert ist, wird an dieser Stelle ein SD-Speicherkartensymbol
angezeigt, wenn Sie sich im Menü „SD Card Setup“ (SD-Karteneinstellungen) befinden.
SD-Speicherkarte Dieses Symbol wird nur angezeigt, wenn sich eine SD-Speicherkarte im Steckplatz
befindet. Wenn das Menü „SD Card Setup“ (SD-Karteneinstellungen) geöffnet ist, wird
dieses Symbol in der linken oberen Ecke angezeigt.
Warnung Warnsymbole bestehen aus einem Ausrufezeichen innerhalb eines Dreiecks.
Warnsymbole erscheinen auf der rechten Seite der Hauptanzeige, unterhalb des
Messwerts. Drücken Sie die ENTER-Taste, wählen Sie dann das Gerät aus, für das
eine Warnmeldung ausgegeben wurde, um festzustellen, welche Probleme an diesem
Gerät aufgetreten sind. Wenn alle Probleme behoben oder bestätigt wurden, wird das
Warnsymbol nicht länger angezeigt.
Fehler Fehlersymbole bestehen aus einem Ausrufezeichen innerhalb eines Kreises. Wenn ein
Fehler auftritt, blinken das Fehlersymbol und die Messanzeige abwechselnd auf dem
Display. Um die Fehler anzuzeigen, drücken Sie die MENU-Taste und wählen
DIAGNOSTICS (Diagnose). Wählen Sie das Gerät aus, um festzustellen, welche
Probleme an diesem Gerät aufgetreten sind.
Zusätzliche Anzeigenformate
• Drücken Sie auf der Hauptbildschirmanzeige Messung die Pfeiltasten NACH OBEN und NACH
UNTEN, um zwischen Konzentrations- und Temperaturmessung zu wechseln.
• Drücken Sie auf dem Haupt-Messbildschirm die RECHTE Pfeiltaste, um die Bildschirmanzeige
aufzuteilen und gleichzeitig bis zu 4 Messparameter anzuzeigen. Drücken Sie die RECHTE
Pfeiltaste, um zusätzlichen Messungen anzuzeigen. Drücken Sie die LINKE Pfeiltaste, um zum
Haupt-Messbildschirm zurückzukehren.
• Drücken Sie auf dem Haupt-Messbildschirm die LINKE Pfeiltaste, um auf die Grafikanzeige zu
wechseln (siehe Grafikanzeige auf Seite 41 für die Definition der Parameter). Drücken Sie die
