Ligue a saída de comunicação digital opcional, Ligar as linhas da amostra e de drenagem, Figura 3 – Hach-Lange POLYMETRON 9586 User Manual
Page 129: Nota
4. Faça as ligações com o fio blindado de par trançados e ligue a blindagem à extremidade do
componente controlado ou na extremidade do circuito de comando.
• Não ligue a blindagem a ambas as extremidades do cabo.
• A utilização de cabos não blindados pode resultar em níveis de emissão de frequência de
rádio ou de susceptibilidade superiores ao permitido.
• A resistência máxima de ciclo é de 500 ohm.
5. Feche a tampa do controlador e aperte os parafusos da tampa.
6. Configure as saídas no controlador.

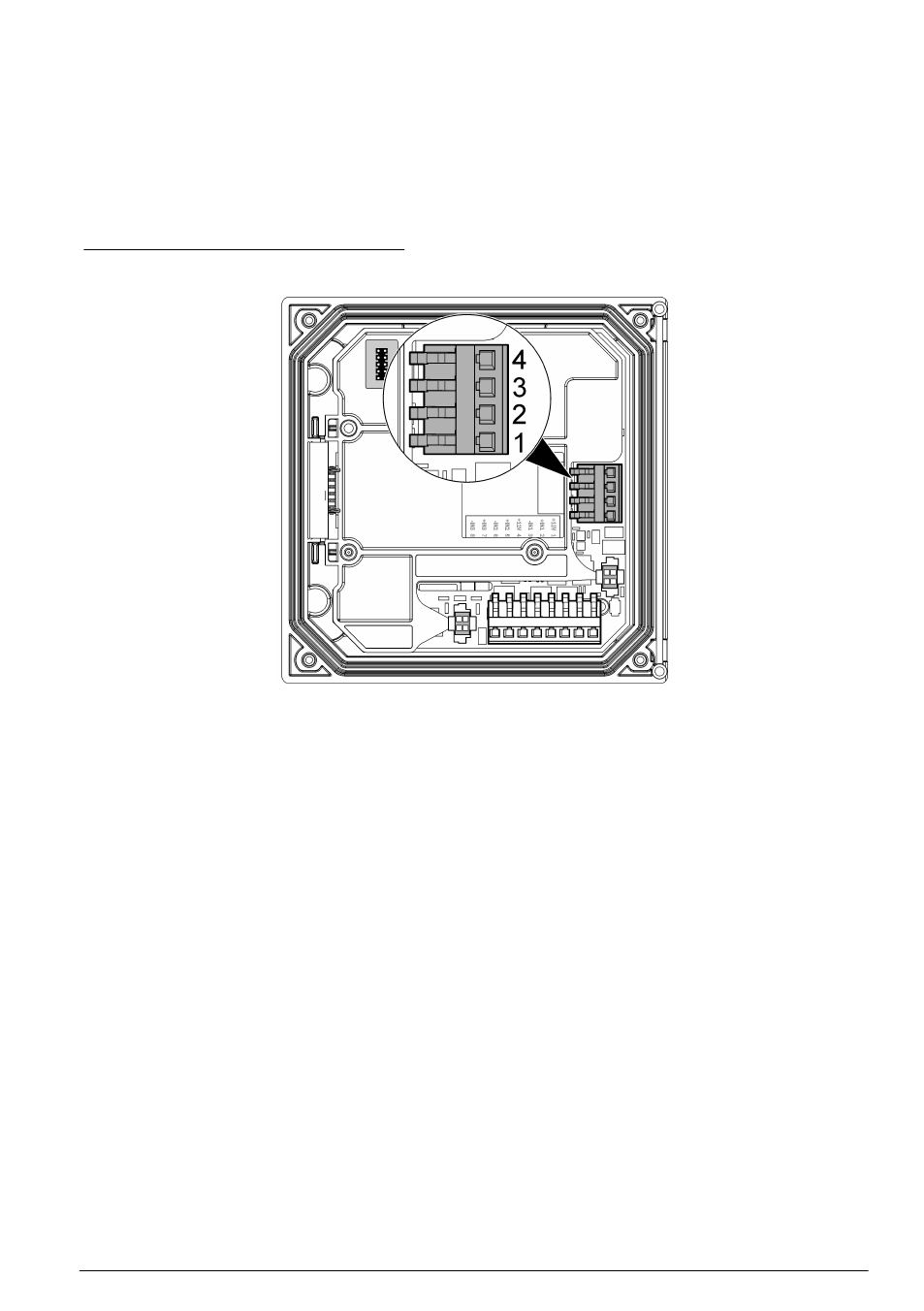

Figura 3 Ligações de saída analógica
Ligue a saída de comunicação digital opcional
O fabricante suporta os protocolos de comunicação Modbus RS485, Modbus RS232, Profibus
DPV1 e HART. O módulo de saída digital opcional está instalado na localização indicada pelo item
4 em
na página 123. Para mais informações, consulte as instruções fornecidas com o
módulo de rede.
Para obter mais informações acerca de Registos Modbus , vá a
ou
e pesquise Registos Modbus ou vá a qualquer página do produto sc200.
Ligar as linhas da amostra e de drenagem
Ligue as linhas da amostra e de drenagem às ligações existentes na parte traseira do painel.
1. Ligue a linha da amostra à ligação do tubo OD de 4/6 mm de entrada.
2. Ligue a linha de drenagem à ligação do tubo OD de 6/8 mm de drenagem. Mantenha a linha de
drenagem o mais curta possível e à pressão atmosférica.
