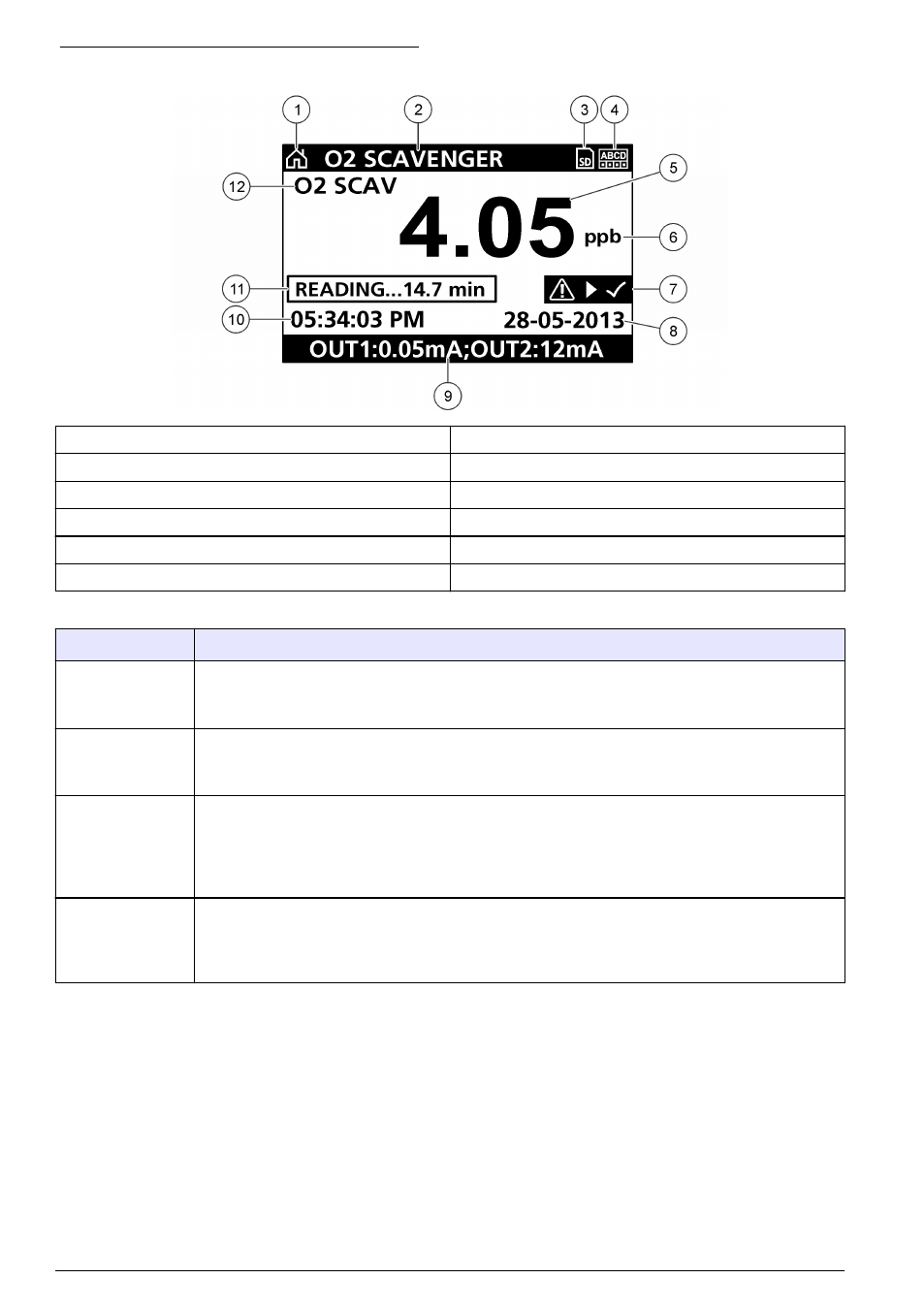

Rysunek 5 Przykładowy ekran pomiarowy
1 Ikona ekranu głównego 7 Pasek ostrzeżeń
2 Nazwa czujnika 8 Data
3 Ikona karty pamięci SD 9 Wartości złącza analogowego
4 Wskaźnik stanu przekaźnika 10 Godzina
5 Wartość pomiaru 11 Pasek postępu
6 Jednostka pomiaru 12 Parametr pomiarowy
Tabela 4 Opisy ikon
Ikona / klawisz Opis
Ekran główny Wygląd ikony zależy od wyświetlanego ekranu lub menu. Przykładowo, jeśli zainstalowana
jest karta SD, a użytkownik znajduje się w menu konfiguracji karty SD, wyświetlana będzie
ikona karty SD.
Karta pamięci SD Ikona ta jest wyświetlana, tylko jeśli w gnieździe czytnika znajduje się karta SD. Gdy
użytkownik znajduje się w menu konfiguracji kart SD, ikona ta jest wyświetlana w lewym,
górnym rogu.
Ostrzeżenie Ikona ostrzeżenia ma formę wykrzyknika wpisanego w trójkąt. Ikony ostrzegawcze pojawiają
się na prawo od głównego wyświetlacza poniżej wartości pomiaru. Wciśnij klawisz ENTER,
a następnie wybierz urządzenie, aby wyświetlić wszystkie związane z nim problemy. Ikona
ostrzeżenia nie będzie wyświetlana, gdy wszystkie problemy zostaną naprawione lub
zatwierdzone.
Błąd Ikona błędu ma formę wykrzyknika wpisanego w okrąg. W przypadku wystąpienia błędu,
ikona błędu i ekran pomiaru będą naprzemiennie wyświetlane na ekranie głównym. Aby
wyświetlić błędy, naciśnij klawisz MENU i wybierz opcję Diagnostyka. Następnie wybierz
urządzenie, aby wyświetlić problemy związane z tym urządzeniem.
Dodatkowe formaty wyświetlania
• Na głównym ekranie pomiarowym wciśnij strzałkę w górę lub w dół, aby przełączać się pomiędzy
parametrami.
• Wciśnij strzałkę w prawo, aby podzielić ekran na maksymalnie 4 części, zawierające mierzone
parametry. Wciśnij strzałkę w prawo, aby uwzględnić dodatkowe pomiary. Wciśnij strzałkę
w lewo, aby w razie potrzeby wrócić do głównego ekranu pomiarowego.
• Na głównym ekranie pomiarowym wciśnij strzałkę w lewo, aby przełączyć się na wykres (aby
zdefiniować parametry, przejdź do punktu Tryb graficzny na stronie 199). Wciśnij strzałkę w górę
lub w dół, aby przełączać się pomiędzy wykresami dla poszczególnych pomiarów.
198 Polski
