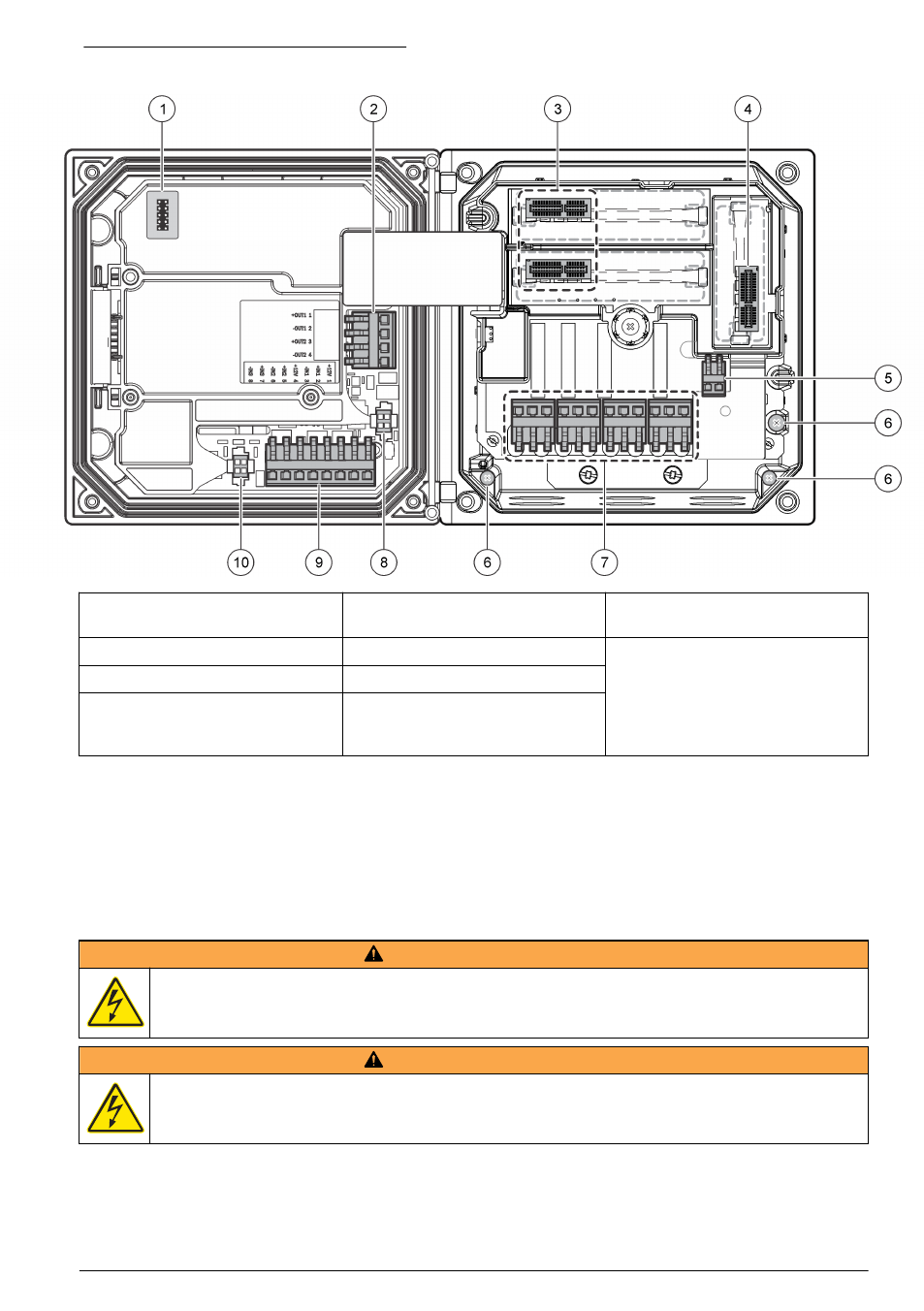

Rysunek 2 Opis połączeń przewodów
1 Podłączenie przewodu
roboczego
5 Złącze zasilania AC i DC 1 9 Złącze wejść dyskretnych 1
2 Wyjście 4–20 mA 1 6 Zacisk uziemienia 10 Złącze czujnika cyfrowego 1
3 Złącze modułu czujnika 7 Połączenia przekaźników 1
4 Złącze modułu komunikacji (np.
Modbus, Profibus, HART,
opcjonalny moduł 4–20 mA itp.)
8 Złącze czujnika cyfrowego 1
1 Terminale można zdemontować, aby ułatwić dostęp.
Zabezpieczenie przed wysokim napięciem
Przewody wysokiego napięcia kontrolera znajdują się za zabezpieczeniem w obudowie urządzenia.
Zabezpieczenie musi pozostawać na miejscu, chyba że montuje się moduły lub gdy wykwalifikowany
specjalista podłącza zasilanie, alarmy, wyjścia lub przekaźniki. Bariery nie wolno usuwać, gdy
urządzenie jest podłączone do zasilania.
Okablowanie zasilające
O S T R Z E Ż E N I E
Potencjalne niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Wykonując połączenia
elektryczne zawsze odłączać zasilanie urządzenia.
O S T R Z E Ż E N I E
Potencjalne niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Jeśli sprzęt jest
stosowany na zewnątrz lub w potencjalnie wilgotnych lokalizacjach, należy zastosować wyłącznik
różnicowo prądowy przed podłączeniem sprzętu do głównego źródła zasilania.
