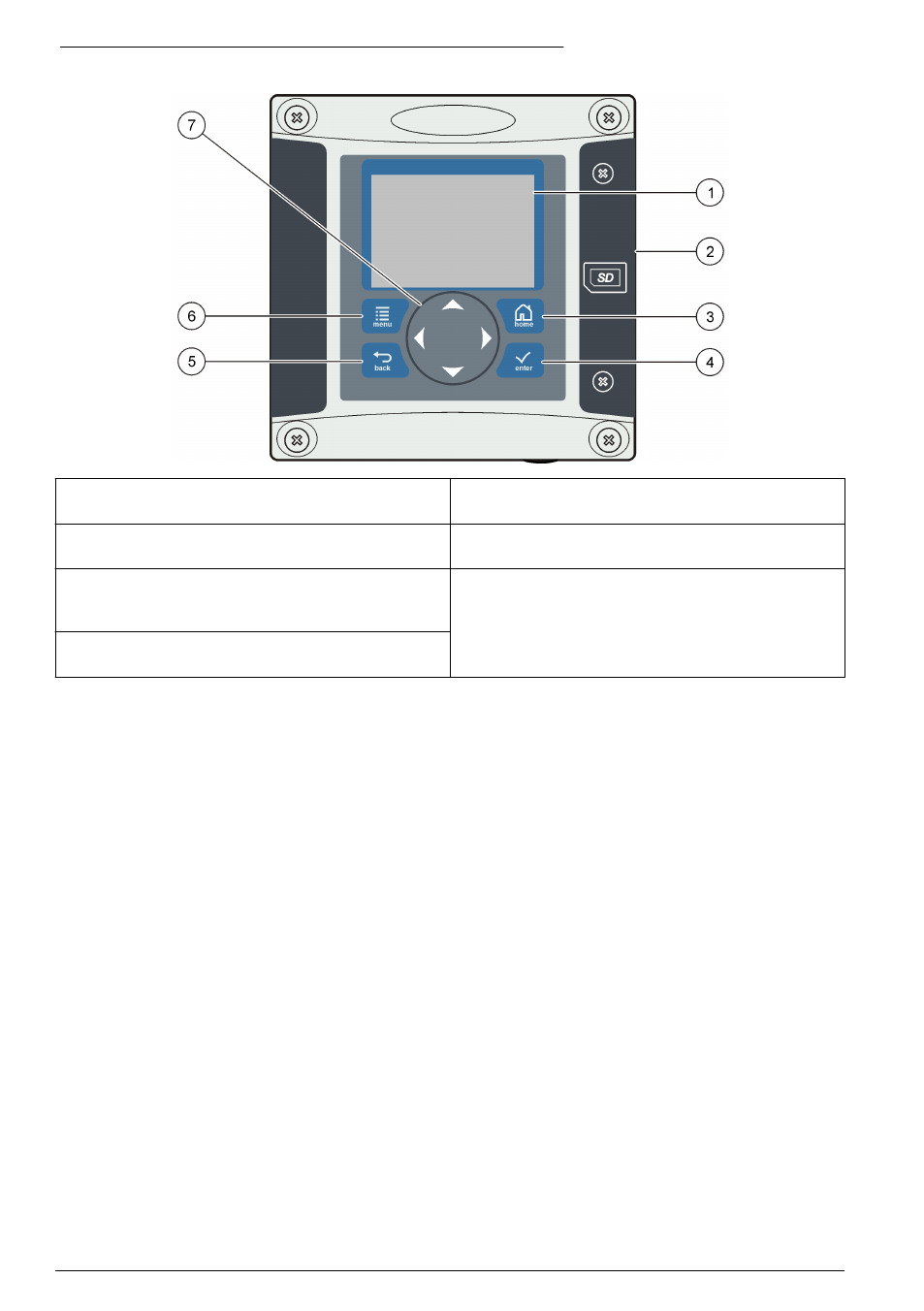

Figura 4 Descripción general del teclado y del panel frontal
1 Pantalla del instrumento 5 Tecla BACK. Retrocede un nivel en la estructura
del menú.
2 Cubierta para la ranura de tarjeta de memoria
Secure Digital
6 Tecla MENU. Se desplaza al menú de
configuración desde otras pantallas y submenús.
3 Tecla HOME. Se desplaza hasta la pantalla
principal de medición desde otras pantallas y
submenús.
7 Teclas de navegación Se utilizan para navegar a
través de los menús y aumentar o reducir los
dígitos.
4 Tecla ENTER. Acepta los valores introducidos,
actualizaciones u opciones de menú mostradas.
Las entradas y salidas se configuran mediante el panel frontal con el teclado y la pantalla de
visualización. Esta interfaz de usuario se utiliza para configurar las entradas y salidas, crear
información de registro y valores calculados, así como para calibrar los sensores. La interfaz de SD
se puede utilizar para guardar registros y actualizar en software.
Pantalla
En el apartado Figura 5 se recoge un ejemplo de la pantalla de medición principal con el sensor
conectado al controlador.
La pantalla de visualización del panel frontal muestra los datos de medición del sensor, los ajustes
de calibración y configuración, errores, advertencias y otra información.
