4. Przyłączenie należy przeprowadzić przy pomocy ekranowanej skrętki dwużyłowej i przyłączyć
ekran po stronie kontrolowanego komponentu lub po stronie pętli kontrolnej.
• Nie wolno przyłączać ekranu na obu końcach przewodu.
• Użycie nieekranowanego przewodu może spowodować emisję na częstotliwości radiowej lub
poziom wrażliwości na zakłócenia wyższy od dopuszczalnego.
• Maksymalna oporność pętli wynosi 500 omów.
5. Zamknij pokrywkę kontrolera i dokręć śrubki.
6. Skonfiguruj wyjścia w urządzeniu sterującym.

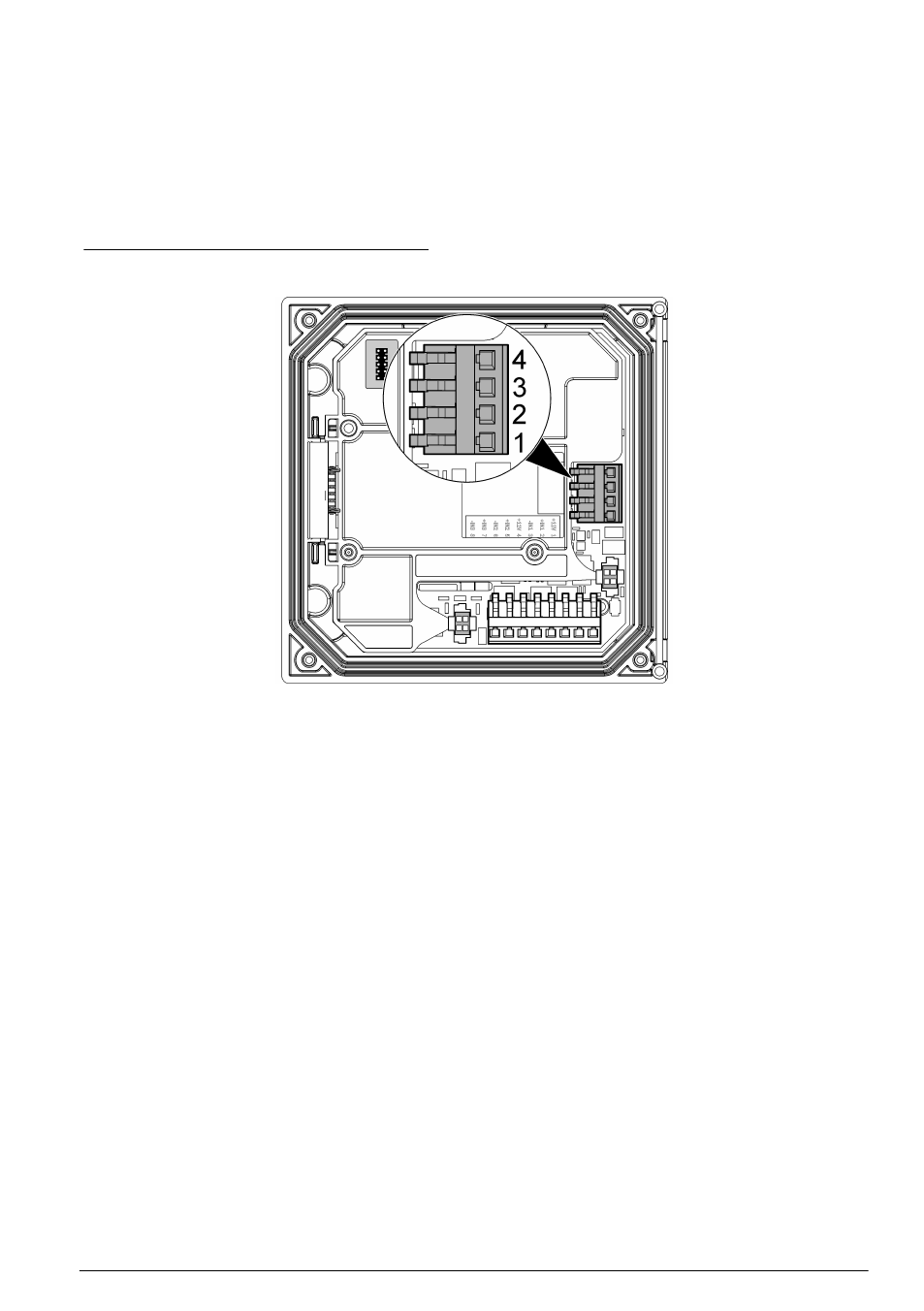

Rysunek 3 Analogowe złącza wyjściowe
Podłączanie opcjonalnego wyjścia komunikacji cyfrowej
Produkt obsługuje protokoły komunikacji Modbus RS485, Modbus RS232, Profibus DPV i HART.
Opcjonalny, cyfrowy moduł wyjściowy jest instalowany w miejscu wskazanym liczbą 4 na rysunku
Rysunek 2 na stronie 189. Więcej informacji można znaleźć w dołączonej instrukcji modułu
sieciowego.
Aby uzyskać informacje na temat rejestrów Modbus, przejdź do
http://www.hach-lange.com lub
http://www.hach.com i wyszukaj pozycję Rejestry Modbus lub do dowolnej strony produktu sc200.
Podłącz wężyki dla próbek i odpływu.
Podłącz wężyki próbek i odpływu do gniazd na tylnej części panelu.
1. Podłącz dopływ próbki do gniazda o średnicy zewnętrznej 4/6 mm.
2. Podłącz linię odpływu do gniazda o średnicy zewnętrznej 6/8 mm. Pamiętaj, aby odpływ był jak
najkrótszy (w ramach ciśnienia atmosferycznego).
Polski 195
