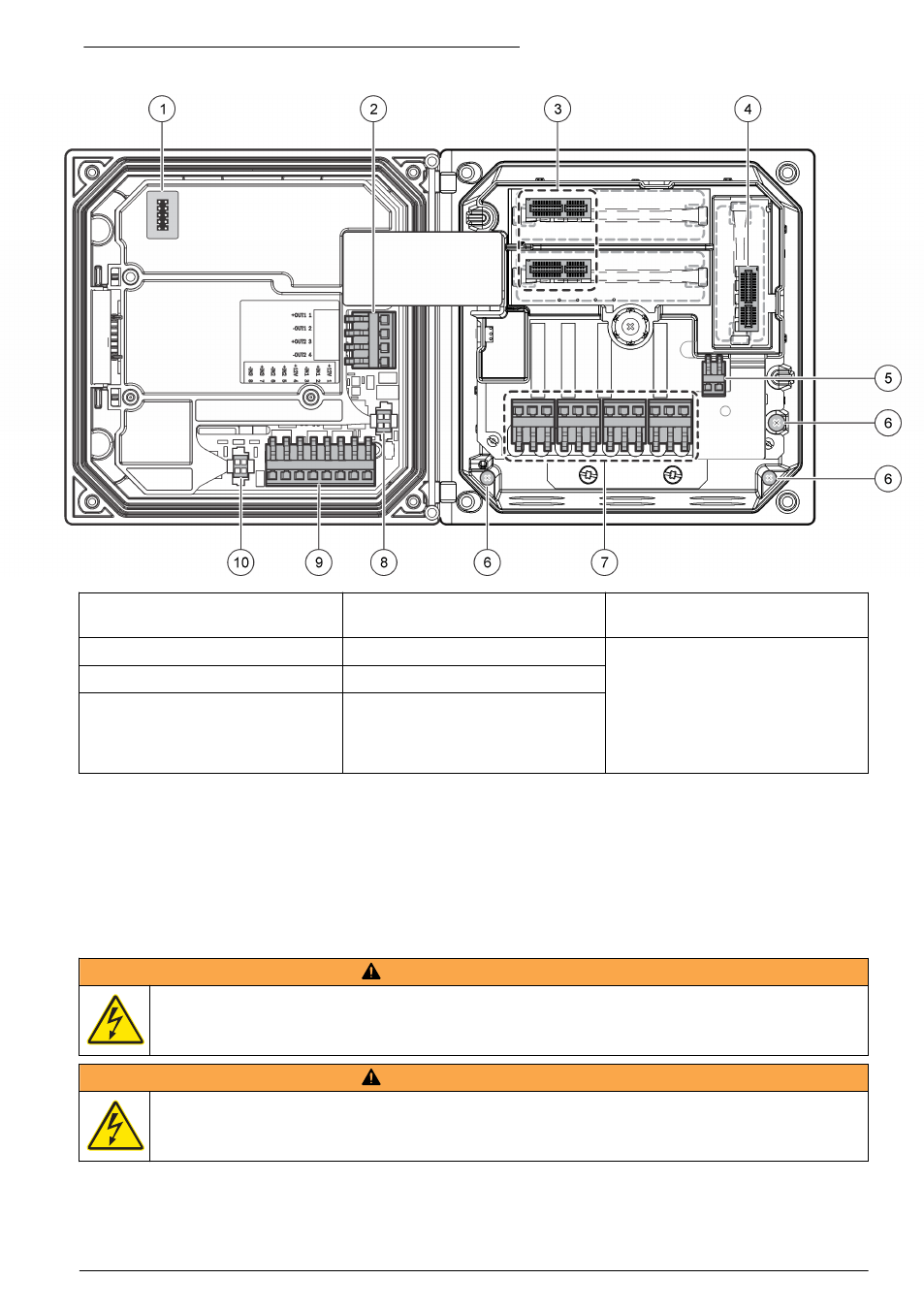

Figura 2 Descrição geral das ligações de cablagem
1 Ligação do cabo de serviço 5 Conector de alimentação CA e
CC 1
9 Conector dos fios da entrada
discreta 1
2 Saída de 4 a 20 mA 1 6 Terminais de ligação à terra 10 Conector do sensor digital 1
3 Conector do módulo do sensor 7 Ligações dos relés 1
4 Conector do módulo de
comunicação (por exemplo,
Modbus, Profibus, HART,
módulo 4-20 mA opcional, etc.)
8 Conector do sensor digital 1
1 Para um melhor acesso, os terminais podem ser removidos.
Barreira de alta tensão
A cablagem de alta tensão para o controlador encontra-se por trás da barreira de alta tensão na
estrutura do controlador. A barreira deve permanecer no local excepto quando instalar módulos, ou
quando um técnico de instalação qualificado estiver a ligar a potência, alarmes ou relés. Não retire a
barreira quando estiver a ser aplicada potência ao controlador.
Ligação à corrente
A D V E R T Ê N C I A
Perigo potencial de electrocussão. Desligue sempre a energia do instrumento quando efectuar
ligações eléctricas.
A D V E R T Ê N C I A
Perigo potencial de electrocussão. Caso este equipamento seja usado no exterior ou em locais
potencialmente húmidos, é necessário utilizar um dispositivo Interruptor de falha de terra para ligar o
equipamento à sua fonte de alimentação da rede eléctrica.
