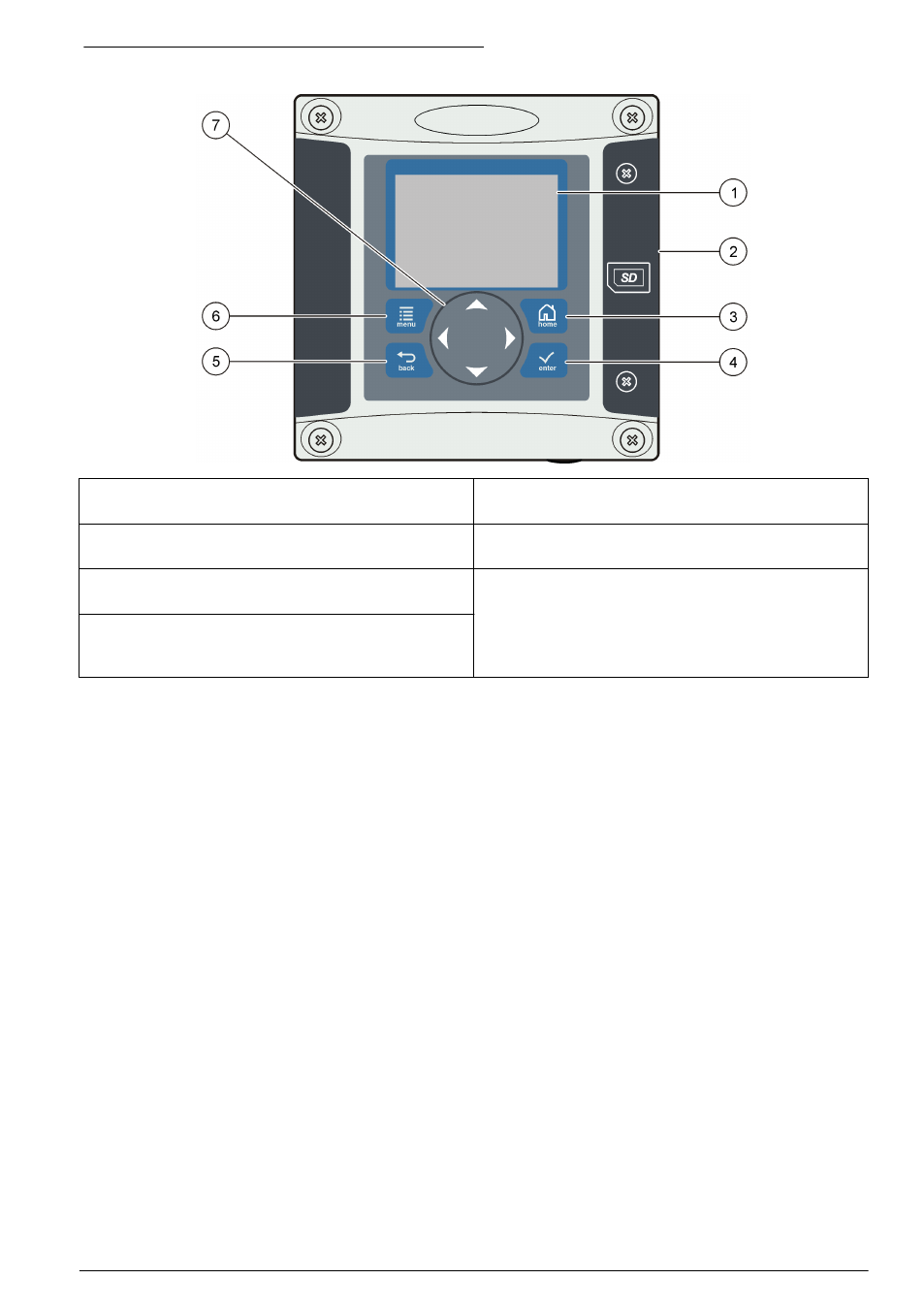

Rysunek 4 Klawiatura i widok na panel przedni
1 Wyświetlacz urządzenia 5 Przycisk BACK. Przenosi o jeden poziom do tyłu
w strukturze menu.
2 Pokrywa gniazda karty pamięci SD 6 Przycisk MENU. Przenosi do Menu ustawienia
z innych ekranów i podmenu.
3 Przycisk HOME. Przejście do głównego menu
pomiarowego z innych ekranów i podmenu.
7 Przyciski strzałek. Służą do poruszania się
po menu, do zmiany ustawień oraz zwiększania lub
zmniejszania wartości liczbowych.
4 Przycisk ENTER. Zatwierdzanie wprowadzonych
wartości, aktualizacji oraz wyświetlonych opcji
menu.
Wejścia i wyjścia są konfigurowane poprzez panel przedni za pomocą klawiatury oraz ekranu
wyświetlacza. Interfejs użytkownika jest wykorzystywany do konfigurowania wejść i wyjść, tworzenia
informacji o rejestracji, obliczannia wartości oraz do kalibracji czujników. Interfejs karty SD służy
do zapisywania rejestrów i aktualizowania oprogramowania.
Ekran
Rysunek 5 zawiera przykład głównego ekranu pomiarowego, gdy czujnik jest podłączony
do kontrolera.
Na przednim panelu wyświetlacza pokazane są dane pomiarowe, ustawienia kalibracji i ogólne,
błędy, ostrzeżenia oraz inne informacje.
Polski 197
