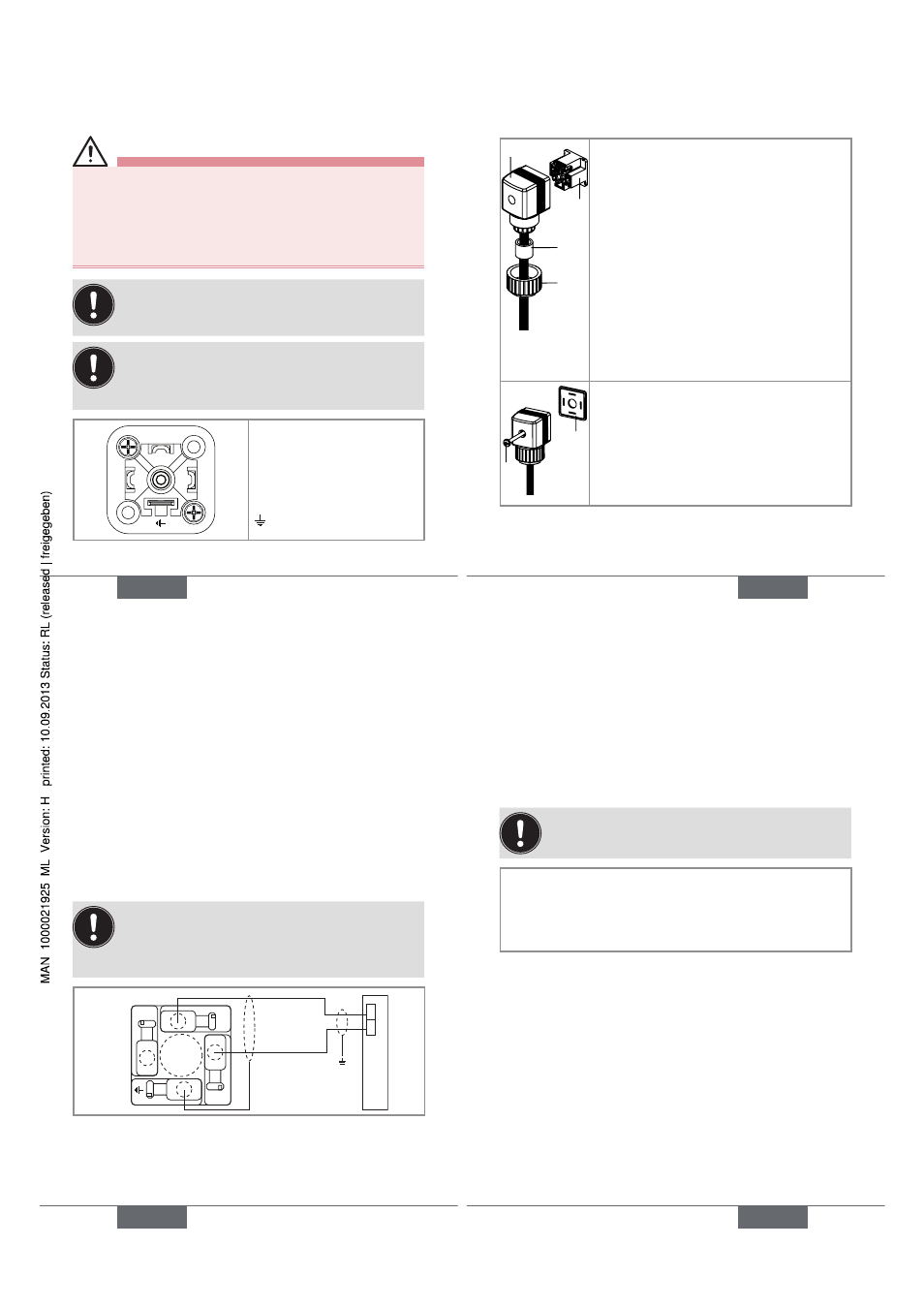

10. câblagE
danger
risque de blessure par décharge électrique
• Couper et consigner l'alimentation électrique de tous
les conducteurs avant d'intervenir sur l'installation.
• Respecter la réglementation en vigueur en matière de
prévention des accidents et de sécurité relative aux
appareils électriques.
protéger l'alimentation électrique
• Équiper l'alimentation d'un fusible correctement
dimensionné si elle n'est pas protégée par défaut.
• Utiliser un câble blindé avec une température
limite de service > +80 °C.
• Utiliser une alimentation électrique de qualité,
filtrée et régulée.
1
2
3
1 : V+ (12-36 V DC)
2 : Non connecté
3 : L- ( 0 V DC)
: Terre fonctionnelle
Fig. 4 : Affectation des bornes de l'embase mâle
français
30
assembler le connecteur femelle
1
2
3
4
→
Dévisser l'écrou [1] du presse-étoupe.
→
Extraire le bornier à vis [3] du boîtier
[2].
→
Insérer le câble dans l'écrou [1] puis
dans le joint [4], dans le presse-étoupe
et pour finir, à travers le boîtier [2].
→
Effectuer les connexions sur le bornier
à vis [3].
→
Orienter le bornier [3] par pas de 90°
puis le replacer dans le boîtier [2] en
tirant légèrement sur le câble pour que
les fils n'encombrent pas le boîtier.
→
Serrer l'écrou [1] du presse-étoupe.
6
5
→
Placer le joint [5] entre le connecteur
et l'embase électrique de l'appareil
puis insérer le connecteur 2508 sur
l'embase.
→
Insérer puis serrer la vis [6] pour
assurer l’étanchéité et un contact
électrique correct.
Fig. 5 : Assemblage du connecteur femelle type 2508
(fourni)
français
31
câblage du SE30 Ex, version
ii 1 g/d ou i m1 (avec barrière de
sécurité namur)
• Utiliser un câble blindé avec une température limite de
service adaptée au process.
• Utiliser une barrière de sécurité intrinsèque de type NAMUR,
et une alimentation électrique adaptée, conformes aux
consignes de sécurité et à la notice d’instructions ATEX.
• Avant toute intervention, débrancher le
connecteur femelle.
• Raccorder le blindage à la terre du côté exploi-
tation de la mesure.
Embase mâle
EN
175301-803 du
SE30
Ex
Barrière de sécurité
intrinsèque
1
3
2
+
-
L+
L-
Fig. 6 : Raccordement du SE30 Ex à une barrière de
sécurité intrinsèque
français
32
Exemple de raccordement avec
le SE30 Ex et la barrière Si ali-
mentée en externe
Se référer au manuel d'utilisation du transmetteur
8025 Universal pour les autres connexions du 8025.
Position des sélecteurs du 8025 Universal :
• «SENSOR INPUT LOAD» = «1» (2.2 kΩ)
• «FLOW SENSOR» = «NPN/PNP»
• «SENSOR SUPPLY» = indifférente
français
