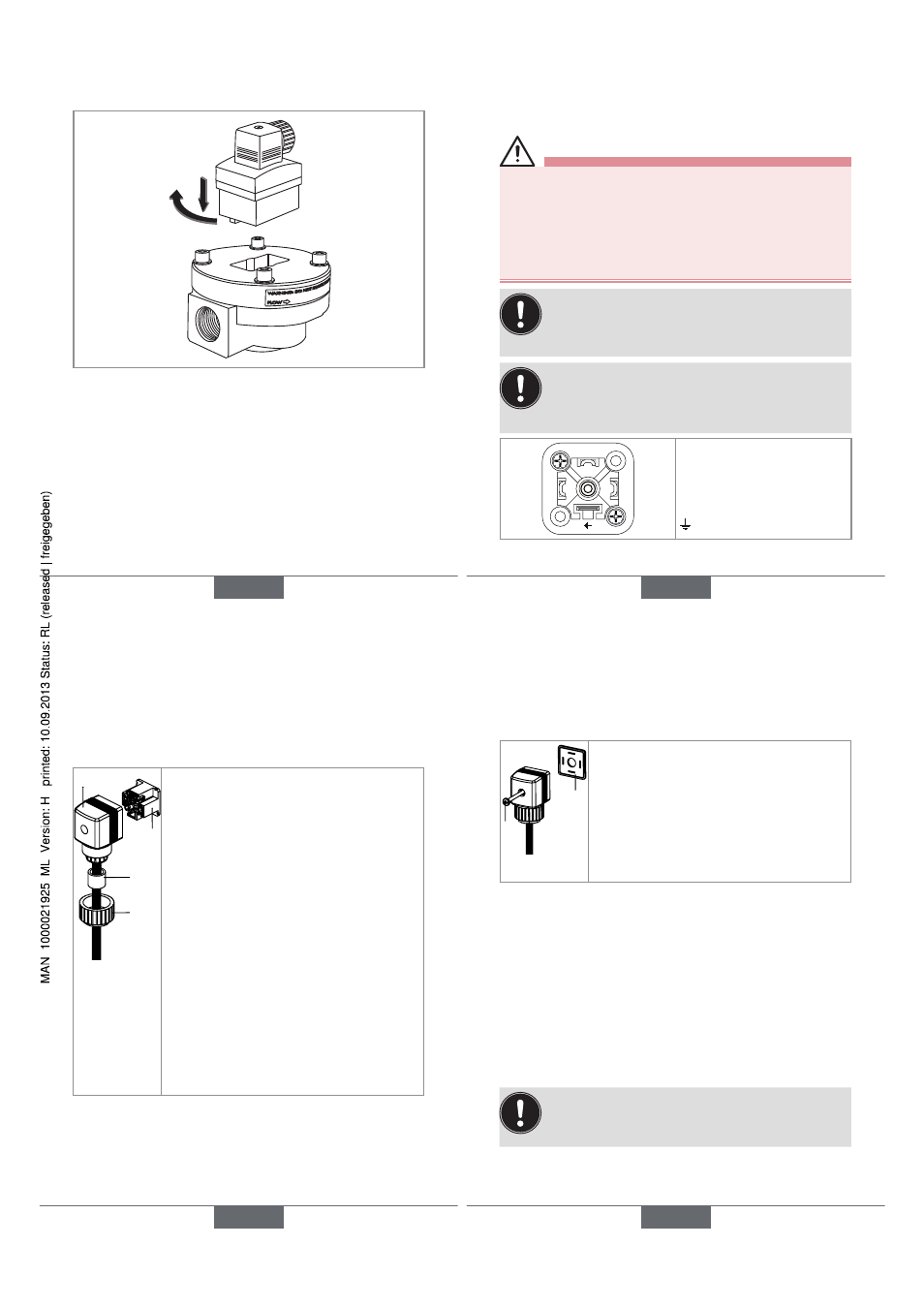

Bild 3: Montage des SE30 Ex auf ein Fitting S070
deutsch 30
10. VErKaBElung
Gefahr!
Verletzungsgefahr durch stromschlag!
• Schalten Sie vor Beginn der Arbeiten in jedem Fall alle
existierenden am Gerät angeschlossenen Spannungs-
Versorgungen ab, und sichern Sie diese vor unbeab-
sichtigtem Wiedereinschalten!
• Beachten Sie geltende Unfallverhütungs- und Sicher-
heitsbestimmungen für elektrische Geräte!
Die spannungsversorgung absichern!
• Die Stromversorgung mit einer ordnungsgemäß
dimensionierte Sicherung absichern, wenn sie
noch nicht entsprechend abgesichert ist.
• Ein abgeschirmtes Kabel mit einer zulässigen Betriebs-
temperatur von mindestens +80 °C verwenden.
• Eine hochwertige (gefilterte und geregelte)
Stromversorgung verwenden.
1 2
3
1: V+ (12-36 V DC)
2: Nicht belegt
3: L- ( 0 V DC)
: Funktionelle Erde
Bild 4: Steckerbelegung des Gerätesteckers
deutsch
31
Buchse montieren
1
2
3
4
→
Überwurfmutter [1] der Kabelver-
schraubung aufschrauben.
→
Die Schraubklemmleiste [3] aus dem
Gehäuse [2] herausnehmen.
→
Das Kabel durch die Überwurfmutter
[1] dann durch die Dichtung [4] und
die Kabelverschraubung führen und
schließlich in das Gehäuse [2] stecken.
→
Die Anschlüsse an der Schraubklemm-
leiste [3] vornehmen.
→
Die Klemmleiste [3] wie gewünscht
in Schritten von 90° positionieren
und dann wieder in das Gehäuse
[2] einsetzen, indem leicht am Kabel
gezogen wird, um die Leitungslänge im
Gehäuse zu minimieren.
→
Überwurfmutter [1] der Kabelver-
schraubung festschrauben.
deutsch 32
6
5
→
Die Dichtung [5] zwischen die Buchse
und den Gerätestecker einlegen und
dann die Buchse Typ 2508 in den
Gerätestecker stecken.
→
Die Schraube [6] einstecken und
festschrauben, um die Dichtheit und
einen ordnungsgemäßen elektrischen
Kontakt sicherzustellen.
Bild 5: Montage der Buchse Typ 2508 (mitgeliefert)
Verkabelung des SE30 Ex,
Version ii 1 g/D oder i m1 (über
namur-Sicherheitsbarriere)
• Ein abgeschirmtes Kabel mit einer dem Prozess entspre-
chenden Betriebsgrenztemperatur verwenden.
• Eine Eigensicherheitsbarriere Typ NAMUR und eine
entsprechende geeignete Versorgungsspannung gemäß
den «Sicherheits- hinweise - ATEX Betriebsanleitung»
verwenden.
• Die Abschirmung des Kabels auf Seite der Sig-
nalauswertung erden.
• Vor jeder Arbeit die Buchse ausstecken.
deutsch
