21
Précision • ±0,5 % de la Pleine Echelle *,
avec calibration sur site (par
exemple en utilisant la fonction
Teach-in d’un transmetteur
8025 en version déportée)
• ± 0,5 % de la Pleine Echelle
+ 2,5 % de la Valeur Mesurée
*, avec facteur K du raccord
Linéarité ≤ ± 0,5 % de la pleine échelle *
Répétabilité ± 0,4 % de la valeur mesurée *
* dans les conditions de référence suivantes : fluide = eau, tem-
pératures de l’eau et ambiante de 20 °C, distances amont et aval
minimales respectées, dimensions des conduites adaptées.
dimensions
32
40
66
44
54
9
Connecteur femelle
2508

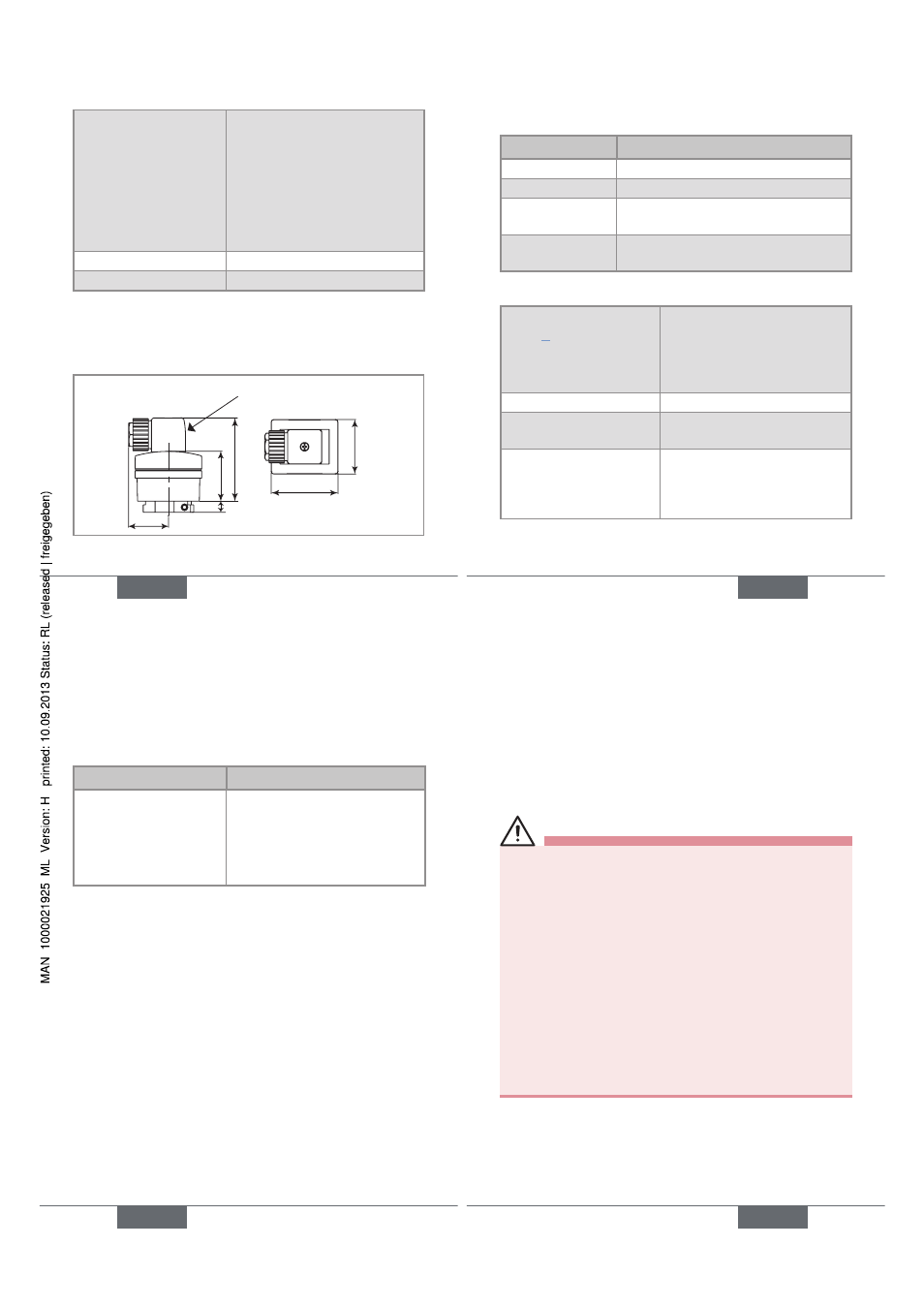

Fig. 1 : Dimensions [mm] du module électronique SE30 Ex
français 22
matériaux
élément matériau
Boîtier, couvercle PPS renforcé en fibres de verre
Connecteur
PA avec joint en silicone
Raccord S030 se référer au manuel d'utilisation du
raccord utilisé
Raccord S070 se référer au manuel d'utilisation du
raccord utilisé
caractéristiques électriques
Alimentation : voir
chap. 6 pour choisir
l’alimentation adaptée
en fonction du lieu
d’utilisation Version I M1 ou II 1 G/D :
fournie par la barrière de
sécurité intrinsèque à entrée
NAMUR (DIN 60947-5-6)
Consommation propre 7 mA max.
Protection contre
l'inversion de polarité oui
Signal de sortie 0,5 ou 2,5 mA, par les 2 fils
de l’alimentation, modulation
du courant suivant la norme
NAMUR
français
23
raccordement électrique
type de connecteur type de câble
Connecteur femelle
2508 (fourni),
de référence de
commande 167526 • blindé, max. 50 m
• de 5 à 8 mm de diamètre
• avec des fils de section com-
prise entre 0,5 et 1,5 mm 2 ,
impédance de ligne < 50 Ω
français 24
9. inSTallaTion ET miSE En
SErVicE
consignes de sécurité
danger
risque de blessure dы а la pression élevée dans
l'installation.
• Stopper la circulation du fluide, couper la pression et
purger la canalisation avant de desserrer les raccorde-
ments au process.
risque de blessure dы а des températures élevées
du fluide.
• Utiliser des gants de protection pour saisir l‘appareil.
• Stopper la circulation du fluide et purger la canalisa-
tion avant de desserrer les raccordements au process.
risque de blessure dы а la nature du fluide.
• Respecter la réglementation en vigueur en matière
de prévention des accidents et de sécurité relative à
l‘utilisation de produits dangereux.
