8. TEchniSchE DaTEn
Betriebsbedingungen

Umgebungstemperatur
(im Betrieb)

0 °C bis +60 °C

Luftfeuchtigkeit

< 80%, nicht kondensierend

Schutzart

IP67 nach EN60529, mit ein-
gesteckter Buchse und festge-
schraubter Kabelverschraubung

allgemeine Daten

Durchmesser der
Rohrleitung
• mit Fitting S030
• mit Fitting S070

• DN6 bis DN65
• DN6 bis DN50

Flüssigkeitstempe-
ratur

max. 80 °C

Messbereich des
Durchflusses mit
Fitting S030

0,3 bis 10 m/s

deutsch

Messbereich des
Durchflusses mit
Fitting S070
• Viskosität > 5 cps
• Viskosität < 5 cps

• 2 bis 350 l/min
• 3 bis 300 l/min

Genauigkeit

• ±0,5 % vom Messbereichsende*,

mit Kalibrierung vor Ort (zum Bei-
spiel mittels der Funktion Teach-In
eines abgesetzten Transmitters
Typ 8025)

• ± 0,5 % vom Messbereichsende*

+ 2,5% vom Messwert, mit
K-Faktor des Fittings

Linearität

≤ ± 0,5 % des Messbereichsendes *

Wiederholbarkeit

± 0,4 % des Messwertes*

* Unter folgenden Referenzbedingungen bestimmt: Flüssigkeit =
Wasser, Wasser- und Umgebungstemperatur von 20 °C, Berück-
sichtigung der Mindestein- und -auslaufstrecken, angepasste
Rohrleitungsabmessungen.

deutsch

abmessungen

Buchse Typ 2508

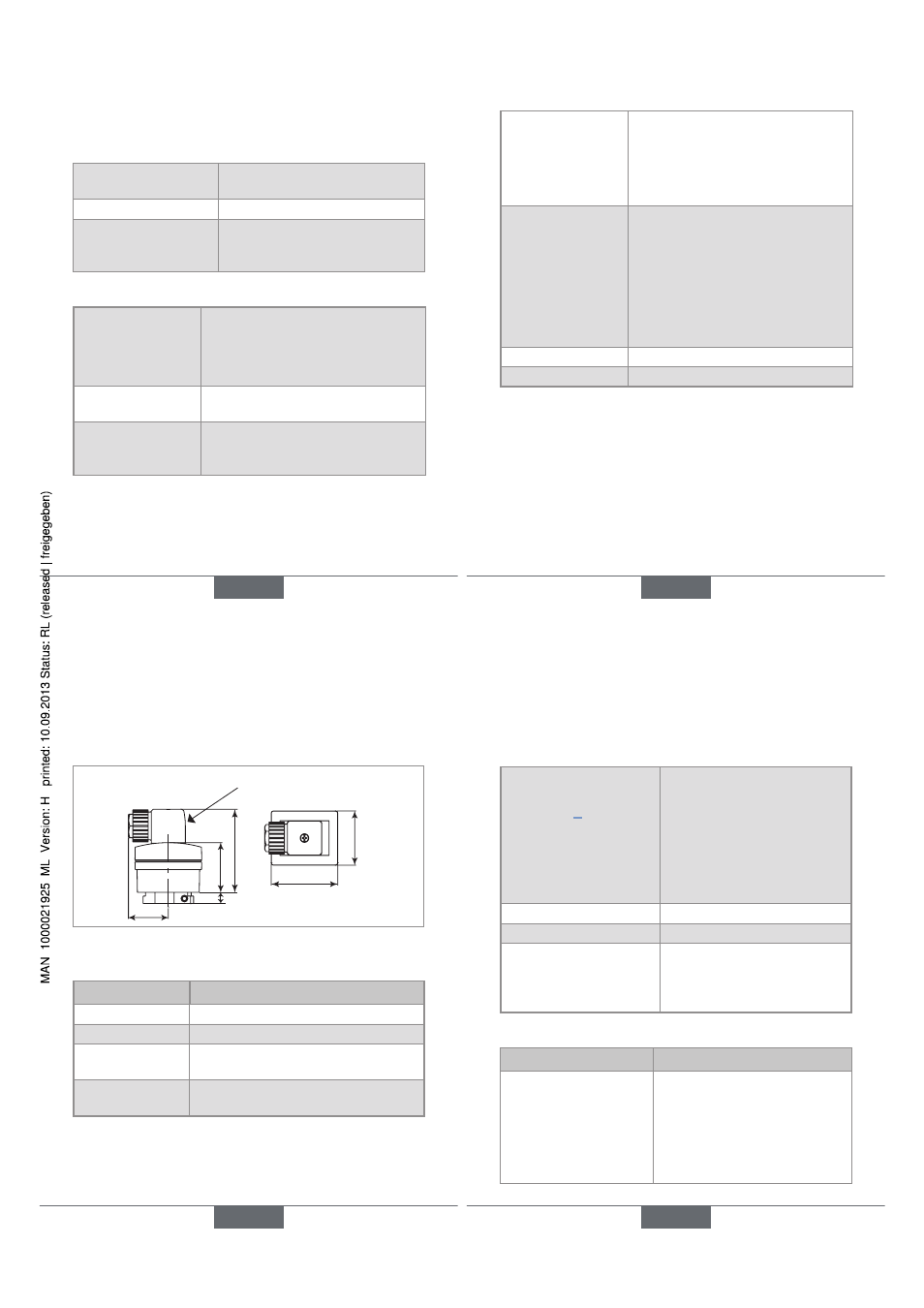

Bild 1: Abmessungen [mm] des Elektronikmoduls SE30 Ex

werkstoffe

teil

werkstoff

Gehäuse, Deckel PPS, glasfaserverstärkt
Buchse:

PA mit Dichtung aus Silikon

Fitting S030

Siehe die Bedienungsanleitung des
verwendeten Fittings.

Fitting S070

Siehe die Bedienungsanleitung des
verwendeten Fittings.

deutsch

Elektrische Daten

Für die
Spannungsversorgung:
Siehe Kap. 6, um
eine geeignete
Stromversorgung
gegenüber des
Verwendungsorts
einzusetzen

Version I M1 oder II 1 G/D:
durch Eigensicherheitsbarriere
mit NAMUR-Eingang (DIN
60947-5-6)

Stromaufnahme

max. 7 mA

Schutz gegen Verpolung ja
Transistor-Ausgang (Hall
Low Power-Version)

0,5 oder 2,5 mA, durch
beide Versorgungsdrahte,
Strommodulation nach
NAMUR

Elektrischer anschluss

typ des anschlusses

Kabeltyp

Buchse Typ 2508
(mitgeliefert), mit
Bestell-Nummer
167526

• abgeschirmt, max. 50 m
• mit 5 bis 8 mm-Durchmesser
• mit Adern mit Querschnitt

zwischen 0,5 und 0,5 et
1,5 mm

, Kabelimpedanz <

50 Ω
