Montage
Fonction i (CFi)
Vanne process fermée en position de repos
Tête de
commande
Sortie d’air de pilotage
2
2
2
1
Actionneur Raccord d’air de pilotage
supérieure
Raccord d’air de pilotage
inférieure
Vanne process ouverte en position de repos
Tête de
commande
Sortie d’air de pilotage
2
2
2
1
Actionneur Raccord d’air de pilotage
supérieure
Raccord d’air de pilotage
inférieure

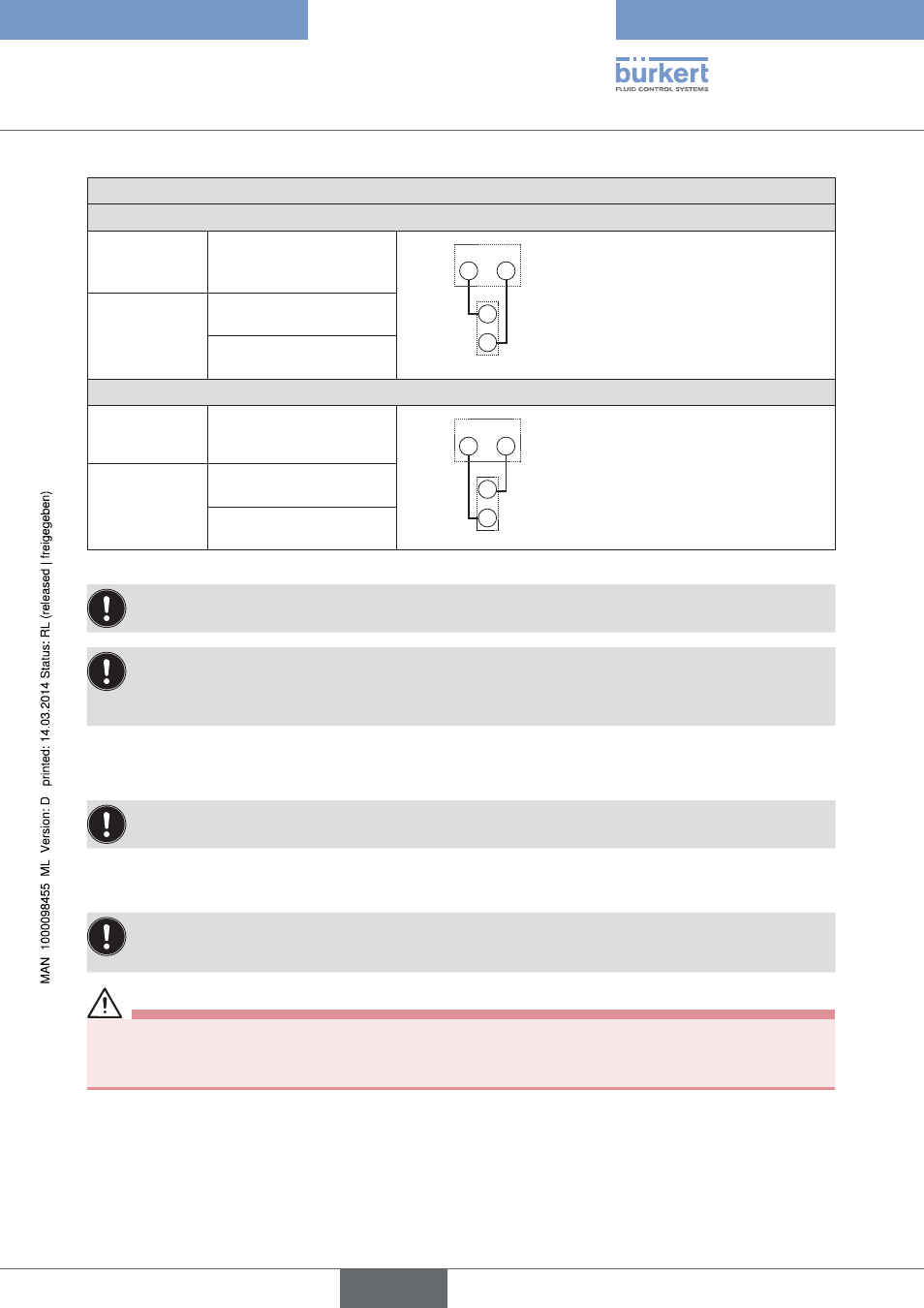

Tableau 2 : Raccordement pneumatique à l’actionneur CFI
« En position de repos » signifie que les vannes pilote de la tête de commande type 8691 ne sont pas
alimentées en courant ou ne sont pas activées.
Avec un air ambiant humide, il est possible de réaliser pour la fonction A ou pour la fonction B un raccor-
dement par flexible entre la sortie d’air de pilotage 2
2
de la tête de commande et le raccord d’air de pilotage
non raccordée de l’actionneur. Ainsi, la chambre à ressort de l’actionneur est alimentée en air sec à partir
du canal de purge d'air de la tête de commande.
7.4 rotation du module actionneur
La rotation du module actionneur (tête de commande et actionneur) est uniquement possible pour les
vannes à siège droit et à siège incliné.
La position des raccordements peut être alignée en continu par la rotation du module actionneur (tête de commande
et actionneur) de 360°.
Vannes process type 2100 et 2101 : Seul le module actionneur complet peut être tourné. La rotation de
la tête de commande contre l'actionneur n'est pas possible.
Lors de l'alignement du module actionneur, la vanne process doit être en position ouverte.
Danger !
risque de blessures dы а la présence de haute pression dans l‘installation/l‘appareil.
▶ Avant de travailler sur l’installation ou l’appareil, il convient de couper la pression et de purger des conduites/
de les vider.
Procédure à suivre :
→
Serrer le corps de la vanne dans un dispositif de maintien (nécessaire uniquement si la vanne process n’est pas
encore montée).
→
Avec la fonction A : ouvrir la vanne process.
