Draw-Tite 118618 T-ONE CONNECTOR - Manual (Page 3)

ADVERTENCIA
Se deben completar todas las conexiones
para que el T-One ® conector en T funcione
correctamente. Ensaye y verifique la instalación
con una luz de prueba o remolque una vez
se instale. Para la prueba inicial, reinicialice
el sistema eléctrico del vehículo al quitar
temporalmente la llave de la ignición.
10. Asegure el resto del arnés del T-One ®
conector en T con los amarres del cable
que se suministran, para evitar daños y con
cuidado de evitar cualquier área que podrían
pellizcar, cortar o derretir el cable.
11. Vuelva a instalar el umbral, las tapas de
almacenamiento, las cubiertas del piso y
otros artículos que se retiraron durante
la instalación, con cuidado de no pellizcar
o cortar los cables.
NOTA
Almacene el conector plano de 4 vías en el
área de carga posterior cuando no esté en uso.
ADVERTENCIA
La sobrecarga del circuito puede ocasionar
incendios. NO exceda la calificación inferior
de fabricación del vehículo, o:
• Máx. luz de estacionamiento/ direccional:
2 por costado (4.2 amperios)
• Máx. luz trasera: (7.5 amperios)
Lea el manual del propietario y la
hoja de instrucciones del vehículo
para información adicional.
7. En el costado del conductor, localice el
alambre eléctrico negro de calibre 12.
Dé energía a través de la caja del T-One ®
conector en T. Instale el alambre negro
de calibre 12 que se suministra. Dirija el
alambre negro a través de un pasacables
y a lo largo del bastidor exterior o siga el
cableado existente a lo largo de los umbrales
y dentro del compartimiento del motor hasta
la batería para evitar las áreas que pueden
pellizcar o romper el cable g.
8. Desconecte el cable negativo (-) de la
batería del vehículo. Si no se ha retirado,
retire el fusible del portador de fusibles
amarillo (suministrado). Después de cortar
el alambre del portador de fusibles h,
una el terminal de anillo y asegúrelo al cable
positivo (+) de la batería del vehículo. Conecte
el otro extremo del portador de fusibles al
alambre negro de 12 ga. usando el conector
de cabeza amarillo (suministrado) i.
ADVERTENCIA
Lea y siga todas las advertencias y
precauciones impresas en la batería del
vehículo de remolque.
9. Vuelva a conectar el cable negativo (-) de la
batería e instale el fusible de 15 amperios en
el portador de fusibles del paso 8.
ESPAÑOL
HERRAMIENTAS NECESSARIAS:
Corte el removedor de paneles,
Encaje y trinquete de 10mm o llave de
tuercas de 10mm, Taladro (broca de 3/32”),
Llave de tubo de 1/4”, Plegadores de cable,
Cortadores de cable, Destornillador de
estrella, Terminal de prueba

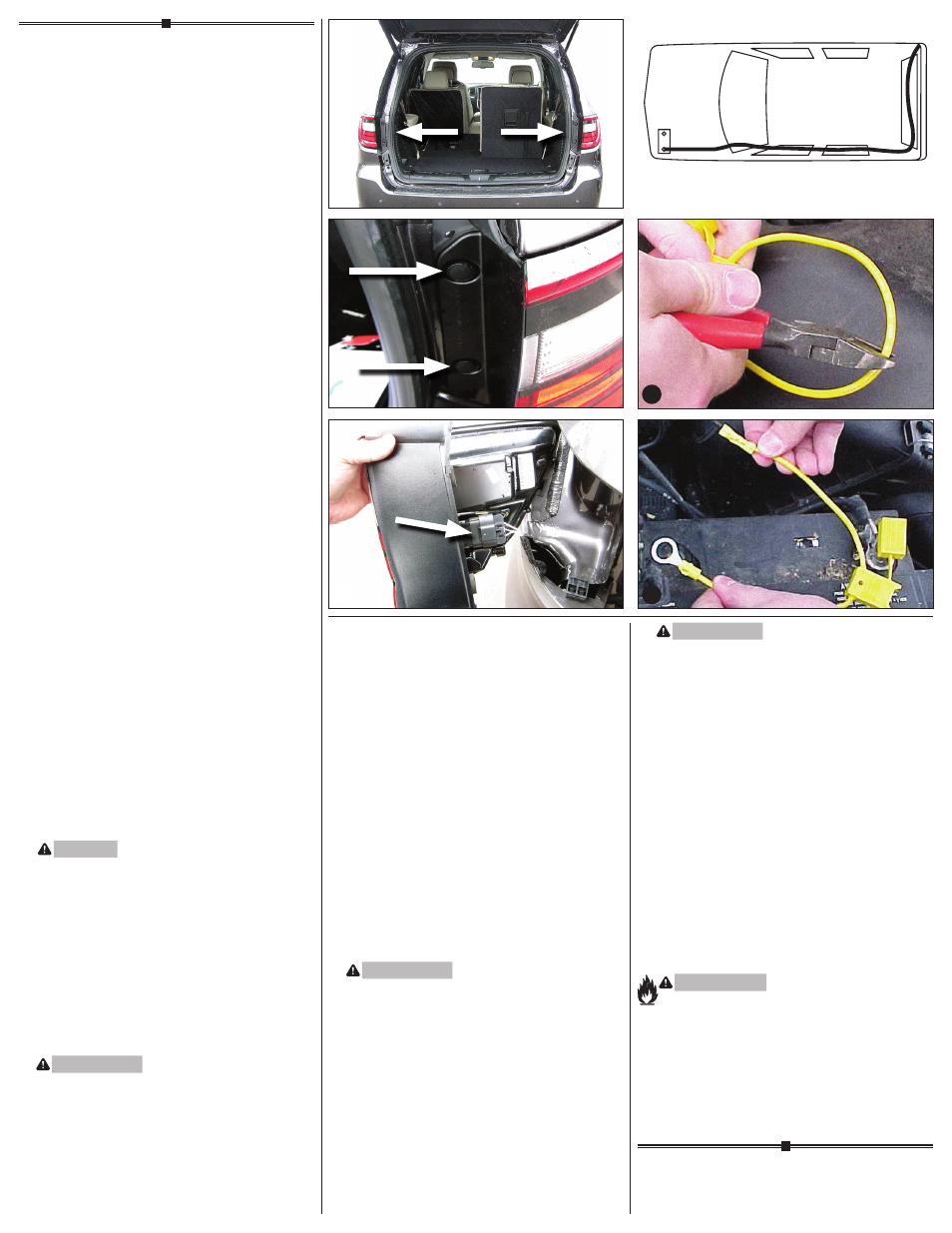

1. Abra la puerta trasera y retire las puertas
del panel de acceso en ambos lados para
tener acceso a los conectores del cableado
del vehículo d. Se deberán retirar varios
tornillos del panel de tapizado para retirar
los paneles e.
2. Encontrará puntos de conexión que se
ajustan a los extremos del adaptador del
T-One ® conector en T en la parte posterior
de cada uno de los receptáculos de las luces
traseras del vehículo. Desconecte el arnés
del cableado.
3. Desde el costado del conductor, conecte
el arnés del T-One ® conector en T que
contiene el cable amarillo entre los
conectores correspondientes del vehículo.
NOTA
Tenga cuidado de no dañar las pestañas de
bloqueo y cerciórese de que los conectores
estén completamente insertados con las
pestañas de bloqueo en su lugar.
4. En el costado del conductor dirija el extremo
del conector en T con el cable verde a través
del orificio de acceso del panel de guarnición,
cruzando el umbral y a través del orificio de
acceso del panel de guarnición del pasajero
f. Repita el paso 2 y 3 en el costado del
pasajero usando el conector en T que
contiene el cable verde.
NOTA
Para facilitar la instalación, una el arnés
(dos conectores) hacia el alambre guía y con
cuidado hale hacia el costado del pasajero.
5. Encuentre un punto apropiado para conexión
a tierra en el costado del conductor cerca a
los conectores. Perfore un orificio de 3/32”
y asegure el cable blanco con el ojete usando
el tornillo que se suministra. No perfore
ninguna superficie expuesta.
ATENCIÓN
Revise qué hay detrás de cualquier superficie
antes de perforar para evitar daños al vehículo
y/o lesiones personales. No perfore ninguna
superficie expuesta.
6. En el costado del conductor, instale la caja
negra T-One ® conectora en T utilizando la cinta
adhesiva por ambos lados que se suministra.
Fije el resto del arnés del T-One ® conector en
T con los amarres de cable que se suministran,
para evitar daños o vibración y con cuidado
de evitar áreas que podrían cortar o pellizcar
el cable.
ADVERTENCIA
Verifique que el módulo esté instalado
de manera que el lado epóxico del módulo
esté orientado hacia el piso para evitar la
acumulación de agua.
© 2014 Cequent Performance Products, Inc. PAGE 3 OF 3
f
e
g
h
i
d
