FRANÇAIS
OUTILS REQUIS:
Écarteur de panneau de garnisage,
Cliquet et douille de 10 mm ou clé de 10 mm,
Perceuse (mèche de 3/32 po), Douille 1/4 po,
Sertisseurs, Coupe-fils, Tournevis à pointe
cruciforme, Sonde de vérification

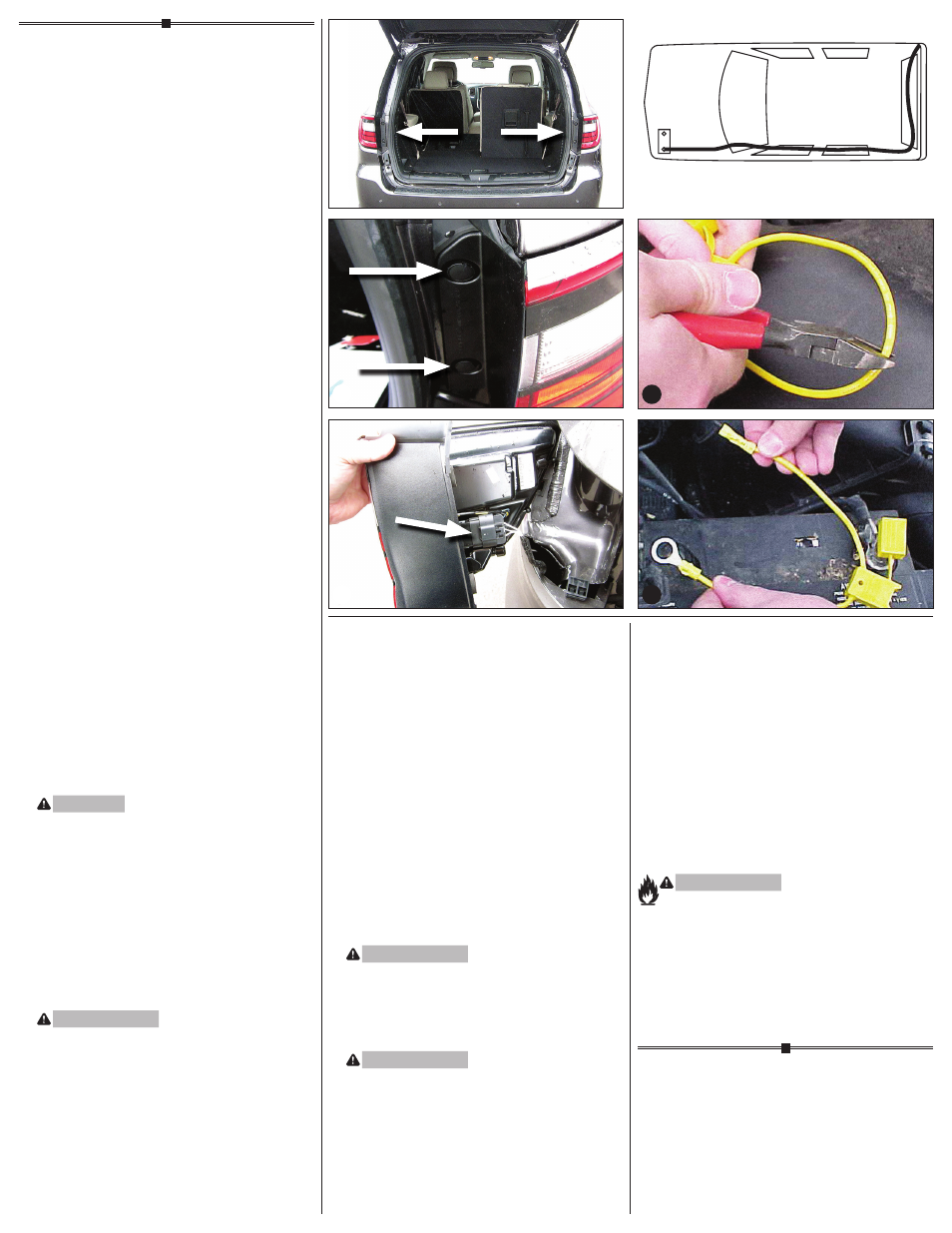

1. Ouvrir le porte arrière du véhicule et enlever
les panneaux d’accès des deux côtés pour
accéder aux connecteurs du câblage du
véhicule d. Plusieurs attaches de panneau
de garnisage devront être retirées pour
enlever les panneaux e.
2. À l’arrière de chaque logement de feu
arrière du véhicule, on y aperçoit des
points de connexion qui correspondent
aux extrémités du T-One
®
connecteur en T.
Débrancher le faisceau électrique.
3. En commencant par le côté conducteur,
brancher le faisceau du T-One
®
connecteur
en T comprenant le fil
jaune entre les
connecteurs homologues du véhicule.
REMARQUE
Veiller à ne pas briser les pattes de
verrouillage et s’assurer que les connecteurs
sont complètement rentrés, avec les pattes
de verrouillage en place.
4. Du côté conducteur, faire passer l’extrémité du
T-One connecteur en T munie du fil
vert dans
l’orifice d’accès du panneau de garnissage, en
travers du seuil, puis dans l’orifice d’accès du
panneau de garnissage du côté passage f.
Répéter l’étape 2 et 3 du côté passager avec
le connecteur en T comprenant le fil
vert.
REMARQUE
Pour faciliter l’installation, attacher le faisceau
(deux connecteurs) au ruban de tirage et tirer
délicatement du côté passager.
5. Repérer un endroit approprié pour
effectuer la mise à la masse à proximité
des connecteurs, du côté conducteur. Percer
un trou de 3/32 po et fixer le fil
blanc à l’aide
de l’oeillet et de la vis fournis. Ne pas percer
de surfaces exposées.
ATTENTION
Avant de percer, vérifier ce qui se trouve
sous la surface pour prévenir tout dommage
au véhicule ou toute lésion corporelle. Ne pas
percer de surfaces exposées.
6. Du côté conducteur, monter la boîte noire
du T-One
®
connecteur en T à l’aide du ruban
adhésif à deux faces qui est fourni. Afin de
prévenir les dommages ou les bruits de
cliquetis, fixer le reste du harnais du T-One
®
connecteur en T à l’aide des attaches de câble
fournies, en prenant soin d’éviter les endroits
susceptibles de couper ou coincer les fils.
AVERTISSEMENT
Assurez-vous que le module est monté
de manière à ce que le côté époxy du
module soit pointé vers le sol pour éviter
des accumulations d’eau.
7. Du côté conducteur, repérer le fil
d’alimentation
noir de calibre 12 provenant
du boîtier du T-One
®
connecteur en T.
Connecter le fil
noir de calibre 12 fourni.
De deux choses l’une : acheminer le fil
noir
à travers le passe-fils et le long du cadre de
châssis extérieur, ou; suivre le filage existant
le long des seuils jusque la batterie dans le
haut du compartiment moteur, en prenant
soin d’éviter les endroits susceptibles de
pincer ou endommager le fil g.
8. Débrancher le câble de la borne négative
(-) de la batterie du véhicule. Si ce n’est
déjà fait, enlever le fusible du porte-fusible
jaune (fourni). Après avoir coupé le fil du
porte-fusible h, attacher la cosse à anneau
et la fixer au câble de la borne positive (+)
de la batterie du véhicule. À l’aide du raccord
jaune (fourni), attacher l’autre extrémité du
porte-fusible au fil
noir de calibre 12
i.
AVERTISSEMENT
Lire et observer tous les avertissements
et consignes de sécurité qui sont imprimés
sur la batterie du véhicule de remorquage.
9. du véhicule et placer le fusible de 15 ampères
dans le porte-fusible mentionné à l’étape 8.
AVERTISSEMENT
Tous les branchements doivent être terminés
pour que le T-One
®
connecteur en T fonctionne
correctement. Tester et vérifier l’installation
à l’aide d’une lampe témoin ou sur une
remorque. Comme test initial, réinitialiser
le système électrique du véhicule en retirant
temporairement la clé du contact.
PAGE 2 OF 3
10. Afin de prévenir les dommages ou les bruits
de cliquetis, fixer le reste du faisceau du
T-One
®
connecteur en T à l’aide des attaches
de câble fournies, en prenant soin d’éviter
les endroits susceptibles de couper ou
coincer les fils.
11. Remettre en place le seuil, les couvercles de
rangement, le revêtement de plancher et les
autres éléments qui ont été enlevés lors de
l’installation, en prenant soin de ne pas pincer
ni couper les fils.
REMARQUE
Remiser le connecteur plat à 4 voies dans
le compartiment à bagages arrière quand il
n’est pas utilisé.
AVERTISSEMENT
Un circuit surchargé peut occasionner des
incendies. NE PAS dépasser la limite inférieure
des caractéristiques nominales du fabricant ou:
• Max. lumière arrêt/tournant : 2 par côté
(4,2 amps)
• Max. lumières arrières : (7,5 amps)
Consultez le manuel du propriétaire et la
feuille d’instructions du véhicule pour de
plus amples informations.
